Đồng hồ đo lưu lượng điện từ WATERFLUX 3070F (pin) KROHNE

WATERFLUX 3070F (pin) là đồng hồ đo lưu lượng điện từ cho nước sạch của KROHNE, hỗ trợ lắp đặt 0D:0D, bảo vệ IP68 và truyền thông Modbus. Thiết bị phù hợp cho DMA, mạng lưới phân phối nước, trạm bơm và nhà máy nước cần giám sát ổn định, chính xác.

💧 WATERFLUX 3070 là đồng hồ đo lưu lượng điện từ thế hệ mới của hãng KROHNE (Đức) – được thiết kế chuyên biệt cho các ứng dụng đo nước sạch (nước uống được), quản lý mạng lưới phân phối nước và tính toán thương mại. Đây là thiết bị all-in-one đầu tiên trên thế giới tích hợp đồng thời ba phép đo: lưu lượng – áp suất – nhiệt độ trong một thân đồng hồ duy nhất.

Khác với các đồng hồ điện từ tiết diện tròn thông thường, WATERFLUX 3070 sở hữu thiết kế lòng chảy hình chữ nhật độc quyền (Rectangular Bore), mang lại độ chính xác vượt trội, tiêu thụ điện năng cực thấp và khả năng lắp đặt trực tiếp sau khúc cong mà không cần đoạn thẳng ổn định dòng.

🏢 Lạc Việt Co.,JSC là nhà phân phối chính thức sản phẩm KROHNE tại Việt Nam. Để được tư vấn kỹ thuật và báo giá WATERFLUX 3070, vui lòng liên hệ đội ngũ kỹ sư của chúng tôi.

I. Tại Sao Waterflux 3070 Là Lựa Chọn Hàng Đầu Cho Đo Nước Sạch?🏆

Trong bối cảnh tài nguyên nước ngày càng khan hiếm, việc đo lường chính xác lưu lượng nước sạch không chỉ là bài toán kỹ thuật mà còn là vấn đề kinh tế và trách nhiệm xã hội. WATERFLUX 3070 giải quyết trọn vẹn bài toán này với năm ưu điểm cốt lõi.

1. Cảm Biến Tiết Diện Hình Chữ Nhật Độc Quyền

Tim của WATERFLUX 3070 là cảm biến dòng chảy tiết diện hình chữ nhật – một sáng chế độc quyền của KROHNE không có trên bất kỳ đồng hồ nào khác.

Khi dòng nước đi qua tiết diện thu hẹp hình chữ nhật, tốc độ dòng chảy trung bình tăng gấp đôi. Hai cuộn dây từ được bố trí gần nhau hơn tạo ra từ trường mạnh và đồng đều hơn. Kết quả là tỷ lệ tín hiệu/nhiễu được cải thiện đáng kể, phép đo ổn định ở mọi chế độ lưu lượng – kể cả lưu lượng thấp ban đêm và lưu lượng đỉnh ban ngày.

📐 Thiết kế này còn loại bỏ hầu hết ảnh hưởng của biến dạng profile dòng chảy từ các vật cản phía thượng lưu như khuỷu cong, van, bơm – giảm tới 80% sai số do nhiễu loạn dòng so với đồng hồ điện từ tiết diện tròn thông thường (theo nghiên cứu độc lập của PTB Berlin).

👉 Muốn hiểu sâu hơn về nguyên lý đo và so sánh kỹ thuật? Xem chi tiết tại: Nguyên lý hoạt động đồng hồ đo lưu lượng điện từ WATERFLUX 3070.

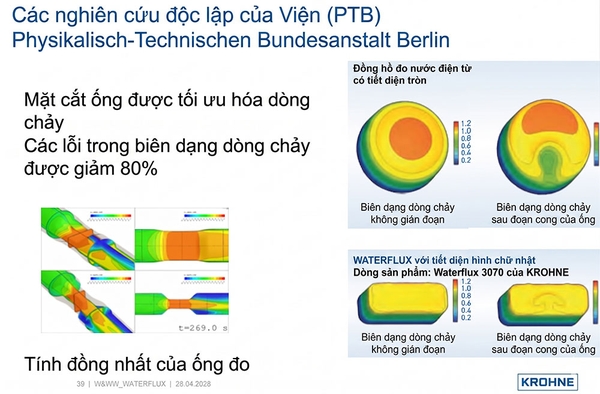

Ảnh: So sánh tiết diện đồng hồ điện từ tròn và hình chữ nhật WATERFLUX 3070 KROHNE

2. Lắp Đặt Không Cần Đoạn Thẳng – 0D Inlet / 0D Outlet ⚙️

Đây là lợi thế thi công nổi bật nhất của WATERFLUX 3070. Phần lớn đồng hồ điện từ thông thường yêu cầu 5D đến 10D đoạn thẳng phía trước (D = đường kính ống) để ổn định profile dòng trước điểm đo. Với hệ thống cấp nước đô thị, các đường ống thường uốn khúc, rẽ nhánh liên tục trong không gian chật hẹp – yêu cầu này gây ra rất nhiều khó khăn và tốn kém.

WATERFLUX 3070 được chứng nhận lắp đặt với 0D inlet và 0D outlet theo cả OIML R49 lẫn MID Annex MI-001. Bạn có thể lắp đồng hồ trực tiếp sau:

Khuỷu cong 90° hoặc 45°
Co thu / co giãn
Van điều tiết
Đầu ra bơm

Điều này giúp giảm đáng kể không gian lắp đặt, rút ngắn thời gian thi công và tiết kiệm chi phí đường ống. Xem thêm tại: Hướng dẫn lắp đặt WATERFLUX 3070 – 0D Inlet/Outlet và các vị trí đặc biệt.

Ảnh: có thể lắp đặt không cần khoảng thẳng trước và sau đồng hồ

3. All-In-One: Đo Lưu Lượng + Áp Suất + Nhiệt Độ 🌡️

WATERFLUX 3070 là đồng hồ đo nước all-in-one đầu tiên trên thị trường tích hợp ba phép đo trong một thiết bị:

Thông số	Dải đo	Độ chính xác
Lưu lượng	DN25 – DN600	±0,2% MV ±1 mm/s (DN25–300) / ±0,4% MV ±1 mm/s (DN350–600)
Áp suất	-0,5...16 bar	±1% full scale
Nhiệt độ	-5...+70°C	±1,5°C

Nhờ có dữ liệu áp suất và nhiệt độ theo thời gian thực:

Phát hiện rò rỉ sớm – áp suất giảm đột ngột là dấu hiệu cảnh báo rò rỉ đường ống
Giám sát chất lượng nước – nhiệt độ nước cao có thể gây nguy cơ vi sinh; WATERFLUX 3070 tự động phát cảnh báo khi vượt ngưỡng cài đặt
Tối ưu vận hành bơm – giảm chi phí điện năng bơm thông qua quản lý áp suất mạng lưới

⚠️ Cảm biến P&T tích hợp chỉ có cho size DN50...DN200. Xem chi tiết tại: Thông số và ứng dụng cảm biến áp suất & nhiệt độ tích hợp WATERFLUX 3070.

4. Đa Dạng Nguồn Điện – "Multiple Power Concept" 🔋

WATERFLUX 3070 được thiết kế để hoạt động ở bất kỳ vị trí nào, kể cả nơi không có điện lưới:

Chế Độ Pin (Battery Power)

Pin nội bộ tiêu chuẩn: Dual D-cell lithium (3,6V / 38 Ah) – tuổi thọ lên đến 10 năm với DN25–200
Bộ pin ngoài PowerBlock: Dual DD-cell lithium (3,6V / 70 Ah) – tuổi thọ lên đến 16 năm với DN25–200

Chế Độ Điện Lưới + Dự Phòng Pin (FlexPower)

Nguồn AC: 110...230 V AC ± 10%, 50–60 Hz
Nguồn DC: 10...30 V DC (phù hợp năng lượng mặt trời / gió)
Pin dự phòng Dual D-cell tích hợp: tự động chuyển sang chế độ tiết kiệm khi mất điện lưới
Đơn vị FlexPower đạt chuẩn IP68

Đây là giải pháp lý tưởng cho: giếng nước vùng sâu vùng xa, trạm đo trên tuyến ống dài, hố ga đo dưới lòng đường, trạm đo ngầm. Tìm hiểu thêm: Cách chọn nguồn điện cho WATERFLUX 3070 – Pin, PowerBlock hay FlexPower?

5. Độ Bền & Bảo Vệ IP68 – Chống Ngập Hoàn Toàn 🛡️

Cả cảm biến và bộ chuyển đổi tín hiệu IFC 070 đều đạt chuẩn IP68 (NEMA 4X/6P) theo IEC/EN 60529, được thử nghiệm ngâm nước liên tục 1.500 giờ ở độ sâu 10 mét. Điều này đồng nghĩa:

Lắp đặt trong hố ga thường xuyên ngập nước (mùa mưa, lũ lụt): hoàn toàn an tâm
Chôn trực tiếp dưới lòng đất (Direct Subsurface Installation): loại bỏ hoàn toàn hố ga đo, giảm chi phí xây dựng hạ tầng. Tùy chọn lớp phủ chống ăn mòn đặc biệt cho chôn ngầm (Subsoil Coating)
Kết nối Plug & Play IP68: lắp đặt nhanh, không cần đấu dây thủ công trên công trường

Ảnh: Lắp đặt đồng hồ đo nước WATERFLUX 3070 trong hố ga ngầm, ngập nước IP68

II. Thông Số Kỹ Thuật Chi Tiết WATERFLUX 3070📋

1. Thông Số Vận Hành Chính

Thông số	Giá trị
Nguyên lý đo	Cảm ứng điện từ (Định luật Faraday)
Môi trường đo	Nước uống, nước thô, nước tưới tiêu
Độ dẫn điện tối thiểu	≥ 20 µS/cm
Dải đo lưu lượng	-12...+12 m/s (đo hai chiều)
Dải đường kính	DN25...DN600 / 1"...24"
Nhiệt độ môi chất	-5...+70°C (+23...+158°F)
Nhiệt độ môi trường	-25...+65°C
Áp suất làm việc	Đến 16 bar (DN25–200) / Đến 10 bar (DN250–600)
Đoạn thẳng yêu cầu	0D inlet / 0D outlet (certified)
Cấp bảo vệ	IP68, NEMA 4X/6P – ngâm 10 m / 1.500 giờ

2. Độ Chính Xác Trong Đo Lường

Dải kích cỡ	Sai số tối đa	Độ lặp lại
DN25...300 (1"...12")	±0,2% MV ± 1 mm/s	±0,1% (v > 0,5 m/s)
DN350...600 (14"...24")	±0,4% MV ± 1 mm/s	±0,2% (v > 0,5 m/s)

📌 Mỗi đồng hồ đều được hiệu chuẩn ướt (wet calibration) tại xưởng KROHNE trước khi xuất xưởng. Xem thêm: Quy trình hiệu chuẩn và kiểm định WATERFLUX 3070 theo OIML R49.

Xem chi tiết 32 tài liệu kỹ thuật của đồng Đồng hồ đo lưu lượng điện từ WATERFLUX 3070

3. Tuổi Thọ Pin

Loại nguồn	Dải DN	Tuổi thọ điển hình
Pin nội bộ Dual D-cell	DN25–200	Đến 10 năm
Pin nội bộ Dual D-cell	DN250–600	Đến 7 năm
PowerBlock ngoài Dual DD-cell	DN25–200	Đến 16 năm
PowerBlock ngoài Dual DD-cell	DN250–600	Đến 13 năm

Điều kiện chuẩn: chu kỳ đo 15 giây, nhiệt độ môi trường 25°C, lưu lượng 2 m/s.

4. Kết Nối Truyền Thông & Tín Hiệu Output

Loại	Thông số
Pulse output	2 kênh passive (tối đa 3), f ≤ 100 Hz, U: 2,7...24 VDC
Status output	2 kênh passive (1 kênh có thể dùng làm pulse thứ 3)
Modbus RTU	RS485 – Low Power (pin) / High Power (FlexPower)
GSM/GPRS	Qua module KGA 42, tương thích: Datawatt, Lacroix Sofrel, Primayer...

5. Vật Liệu Chế Tạo

Bộ phận	Vật liệu
Thân cảm biến	Thép tấm
Lót trong (liner)	Rilsan® polymer (chứng nhận nước uống)
Điện cực đo	Thép không gỉ 1.4301 / AISI 304 (tùy chọn: Hastelloy® C)
Điện cực tham chiếu	Thép không gỉ – tích hợp sẵn, không cần grounding ring
Vỏ bộ chuyển đổi	Polycarbonate IP68
Mặt bích	EN 1092-1, ASME B16.5, JIS B2220, AS 4087, AS 2129

III. Chứng Nhận & Phê Duyệt Pháp Lý✅

WATERFLUX 3070 là một trong số ít đồng hồ đo nước trên thị trường đạt đồng thời cả hai tiêu chuẩn đo lường pháp lý quốc tế khắt khe nhất:

1. OIML R49

Chứng nhận phù hợp với khuyến nghị quốc tế OIML R49-1 (do NMi Hà Lan cấp):

Accuracy Class 1 và Class 2 cho toàn bộ dải DN25–DN600
Lắp đặt với 0D inlet / 0D outlet – đo hai chiều (forward & reverse)
Tỷ lệ Q3/Q1 lên đến 400

2. MID Annex III (MI-001) – Directive 2014/32/EU

EC-type examination certificate cho DN25–DN600
0D inlet/outlet, Accuracy Class 1 & 2
Tỷ lệ Q3/Q1 lên đến 630

3. Chứng Nhận Nước Uống

ACS (Pháp) · DVGW W270 (Đức) · NSF/ANSI Standard 61 (Mỹ)
WRAS (Anh) · KIWA (Hà Lan) · UBA (Đức)

📌 Tham chiếu bảng đặc tính đo pháp lý đầy đủ (Q1/Q2/Q3/Q4 theo DN) tại: Đặc tính đo lường pháp lý OIML R49 và MID MI-001 của WATERFLUX 3070.

IV. Ứng Dụng Điển Hình🏙️

WATERFLUX 3070 phù hợp đặc biệt với các môi trường vận hành ngành nước, nơi đồng hồ phân tán trên diện rộng và thường ở vị trí khó tiếp cận:

1. Quản Lý Mạng Lưới Phân Phối Nước

Đo lưu lượng tại các điểm đầu nút, cuối nút, giao điểm mạng lưới để duy trì cân bằng nước, phát hiện rò rỉ, lập bản đồ tổn thất NRW (Non-Revenue Water).

2. Khu Đo Theo Vùng – DMA (District Metering Area)

Phân vùng mạng lưới thành các ô nhỏ, giám sát lưu lượng đầu vào/đầu ra từng ô. Dữ liệu áp suất tích hợp giúp xác định chính xác vị trí và mức độ rò rỉ. Tìm hiểu thêm: Ứng dụng WATERFLUX 3070 trong hệ thống DMA phát hiện rò rỉ nước.

3. Trạm Bơm & Trạm Điều Áp

Đo lưu lượng, kiểm soát áp suất đầu ra trạm bơm, phát hiện hiện tượng xâm thực (cavitation) sớm qua biến động áp suất.

4. Đo Đếm Thương Mại – Revenue Metering

Đồng hồ đo giao nhận nước giữa các công ty, giữa công ty nước và khách hàng lớn (khu công nghiệp, bệnh viện, tòa nhà cao tầng). Tính năng khóa tham số tài chính (fiscal parameter lock) ngăn chặn can thiệp trái phép.

5. Giếng Khai Thác Nước Ngầm & Trạm Đo Xa

Hoạt động hoàn toàn bằng pin, kết nối GSM/GPRS – phù hợp các trạm đo giếng khoan ở vùng nông thôn, miền núi không có điện lưới.

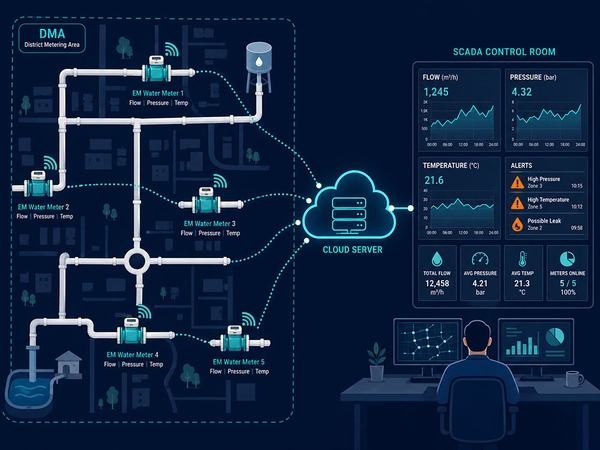

Ảnh: Sơ đồ hệ thống DMA giám sát mạng lưới cấp nước với đồng hồ WATERFLUX 3070 kết nối GSM/GPRS SCADA

V. Truyền Thông Dữ Liệu & Tích Hợp Hệ Thống📡

1. Modbus RTU RS485

Giao thức công nghiệp phổ biến nhất, tương thích với hầu hết SCADA/DCS/PLC:

Low Power Modbus (pin): kết nối trực tiếp với module GSM/GPRS dùng pin → giải pháp remote hoàn toàn không dây
High Power Modbus (FlexPower): truyền dữ liệu tần số cao, tích hợp vào hệ thống SCADA trung tâm, khoảng cách đến 1,2 km

2. Pulse Output

2 kênh pulse passive (tối đa 3 kênh)
Điều chỉnh thể tích/xung, độ rộng xung: 5–200 ms
Tương thích mọi datalogger/RTU trên thị trường

3. GSM/GPRS & Lưu Trữ Web

Kết nối module KGA 42, đã kiểm tra tương thích: Datawatt, Jiaxing HgDao, Lacroix Sofrel, Metasphere, Primayer
Xem và xuất dữ liệu qua WebKGA: biểu đồ trend, báo cáo ngày/tuần/tháng, xuất Excel, cảnh báo email tự động

👉 Hướng dẫn chi tiết: Cấu hình Modbus và kết nối GSM/GPRS cho WATERFLUX 3070.

VI. So Sánh WATERFLUX 3070 Với Đồng Hồ Cơ Học Truyền Thống📊

Tiêu chí	WATERFLUX 3070 (Điện từ)	Đồng hồ cơ học (Turbine/Woltman)
Độ chính xác	±0,2%–0,4% MV	±2%–5%
Tổn thất áp suất	Thấp (không vật cản)	Cao (cánh quay tạo trở lực)
Bảo dưỡng	Không cần (không chi tiết chuyển động)	Định kỳ, thay cánh quay/ổ bi
Đo lưu lượng thấp	Rất tốt (từ 0 m/s)	Kém (chết vùng dưới ngưỡng)
Đo hai chiều	✔ Có	✘ Không
Tích hợp P&T	✔ Có (lần đầu tiên trên thế giới)	✘ Không
Chôn ngầm	✔ Có (IP68 + subsoil coating)	✘ Không phù hợp
Cổng truyền thông	Modbus RTU, Pulse, GSM/GPRS	Pulse (hạn chế)
Tuổi thọ	>15 năm	5–10 năm

VII. Lắp Đặt & Kiểm Tra Tại Chỗ🔧

Video hướng dẫn lắp đặt Waterflux 3070

1. Yêu Cầu Lắp Đặt

Đoạn thẳng: 0D phía trước, 0D phía sau (chứng nhận 0D/0D)
Hướng lắp: Mọi hướng – đảm bảo ống luôn đầy nước
Không cần: Bộ lọc rác, van bypass, vòng nối đất (điện cực tham chiếu tích hợp sẵn)
Khoảng cách tối thiểu giữa hai đồng hồ điện từ: 5D (tránh nhiễu từ trường)

📐 Xem bản vẽ kỹ thuật đầy đủ tại: Kích thước lắp đặt WATERFLUX 3070 theo DN và tiêu chuẩn mặt bích.

2. Kiểm Tra Tại Chỗ – Công Cụ OPTICHECK

KROHNE cung cấp công cụ OPTICHECK để kiểm tra sức khỏe đồng hồ ngay tại công trình mà không cần tháo dỡ:

Xác nhận đồng hồ hoạt động trong phạm vi ±1% so với hiệu chuẩn xuất xưởng
In báo cáo xác minh cứng ngay tại hiện trường
Dữ liệu xác minh lưu trữ kỹ thuật số

👉 Tìm hiểu về quy trình kiểm tra OPTICHECK và khi nào cần sử dụng.

VIII. Kích Thước (Tiêu Chuẩn EN 1092-1)📏

DN (mm)	L (mm)	H (mm)	W (mm)	Khối lượng (kg)
25	150	151	115	5
50	200	186	165	13
80	200	209	200	17
100	250	237	220	17
150	300	300	285	29
200	350	361	340	36
250	400	408	395	50
300	500	458	445	60
400	600	568	565	110
500	600	671	670	120
600	600	781	780	180

Kết luận

WATERFLUX 3070F (pin) nổi bật ở khả năng đo cho nước sạch, lắp đặt 0D:0D, bảo vệ IP68, hỗ trợ Modbus và dải kích thước DN25–DN600. Đây là lựa chọn phù hợp cho đơn vị cấp nước, tư vấn thiết kế, nhà thầu M&E và chủ đầu tư cần giải pháp đo lưu lượng ổn định cho DMA, trạm bơm và nhà máy nước. Liên hệ để được tư vấn cấu hình, lựa chọn DN, tiêu chuẩn mặt bích và phương án triển khai phù hợp công trình.

❓ Câu Hỏi Thường Gặp (FAQ)

Q: WATERFLUX 3070 có đo được nước bẩn hoặc nước thải không?
A: Không. Thiết bị được thiết kế và chứng nhận chuyên biệt cho nước sạch (nước uống, nước thô, nước tưới tiêu). Với nước thải, KROHNE có dòng sản phẩm OPTIFLUX phù hợp hơn.

Q: Có cần thay pin không? Mất dữ liệu khi thay pin không?
A: Pin có thể thay khi hết (sau 7–16 năm tùy loại). Không mất dữ liệu tổng hóa khi thay pin – bộ nhớ totalizer được bảo vệ độc lập.

Q: Lắp đặt trong hố ga ngập nước có an toàn không?
A: Hoàn toàn an toàn. Cả cảm biến lẫn bộ chuyển đổi IFC 070 đều IP68, chịu ngâm nước ở độ sâu 10m liên tục 1.500 giờ.

Q: Có thể dùng năng lượng mặt trời để cấp điện không?
A: Có. FlexPower hỗ trợ nguồn DC 10–30V, tương thích trực tiếp với tấm pin mặt trời – lý tưởng cho trạm đo xa cần truyền dữ liệu liên tục.

Q: Sai lệch profile dòng chảy ảnh hưởng thế nào đến độ chính xác?
A: Thiết kế tiết diện hình chữ nhật giảm ảnh hưởng nhiễu loạn profile dòng chảy đến 80% – đây là lý do WATERFLUX 3070 là thiết bị duy nhất trên thị trường đạt chứng nhận 0D/0D từ cả OIML R49 lẫn MID MI-001.
