8 tiêu chuẩn truyền thông phổ biến đối với Hệ thống Đồng hồ đo nước
I. 8 tiêu chuẩn truyền thông phổ biến
Các tiêu chuẩn truyền thông này giúp đồng hồ đo nước giao tiếp với các hệ thống giám sát và điều khiển từ xa.
Dưới đây là 8 tiêu chuẩn phổ biến (theo thứ tự từ đơn giãn đến tiên tiến):
1. Pulse Output
- Giới thiệu: Pulse Output là một phương thức đơn giản để đo lường lượng nước tiêu thụ.
- Kỹ thuật: Trong hệ thống này, đồng hồ đo nước phát ra một xung điện mỗi khi một lượng nước nhất định đi qua. Số lượng xung được đếm để xác định tổng lượng nước tiêu thụ. Phương pháp này thường được sử dụng trong các ứng dụng cần đo lường đơn giản và không yêu cầu thông tin chi tiết.
- Đặc điểm:
- Đơn Giản và Kinh Tế: Là một giải pháp đơn giản và ít tốn kém, thích hợp cho các ứng dụng không yêu cầu thông tin chi tiết hoặc truyền thông hai chiều.
- Dễ Dàng Tích Hợp: Có thể dễ dàng tích hợp với các hệ thống đo lường và ghi dữ liệu khác nhau.
- Nhược điểm: Không cung cấp thông tin chi tiết về lượng nước sử dụng, chỉ cung cấp thông tin về lượng nước đã chảy qua mà không có thông tin thời gian hoặc các dữ liệu mở rộng khác.
2. Analog 4-20mA
- Giới thiệu: Tín hiệu Analog 4-20mA là một chuẩn công nghiệp cổ điển, được sử dụng rộng rãi để truyền tải thông tin từ cảm biến đến hệ thống điều khiển.
- Kỹ thuật: Trong hệ thống này, 4mA thường đại diện cho giá trị thấp nhất và 20mA cho giá trị cao nhất của phạm vi đo. Sự thay đổi dòng điện tương ứng với sự thay đổi của giá trị đo lường. Ưu điểm của hệ thống này là khả năng chống nhiễu tốt và độ tin cậy cao.
- Đặc điểm:
- Độ Chính Xác và Độ Ổn Định: Tín hiệu 4-20mA cung cấp độ chính xác cao và ít bị ảnh hưởng bởi nhiễu điện từ so với các tín hiệu tương tự khác.
- Khoảng Cách Truyền: Có khả năng truyền tín hiệu qua khoảng cách dài mà không bị suy giảm đáng kể.
- Nhược điểm: Yêu cầu dây dẫn để truyền tín hiệu analog, điều này có thể làm tăng chi phí cài đặt và bảo trì. Không thể truyền thông bằng hai chiều, vì vậy không thể thực hiện cấu hình hoặc chẩn đoán từ xa.
3. M-Bus (Meter-Bus)
- Website tham khảo: M-Bus Information
- Giới thiệu: M-Bus là một tiêu chuẩn châu Âu dành riêng cho việc đọc các loại đồng hồ đo.
- Kỹ thuật: M-Bus được thiết kế để thu thập dữ liệu từ xa, cung cấp một phương thức truyền thông hiệu quả và linh hoạt. Nó hỗ trợ kết nối nhiều thiết bị đo lường vào một mạng lưới trung tâm, tối ưu hóa quá trình thu thập và quản lý dữ liệu.
- Đặc điểm:
- Chuyên Biệt cho Đọc Đồng Hồ: Được thiết kế đặc biệt cho việc đọc đồng hồ đo, đảm bảo hiệu quả và độ tin cậy cao trong việc thu thập dữ liệu.
- Hỗ Trợ Đa Thiết Bị: Có khả năng kết nối với nhiều thiết bị đo lường trên cùng một mạng lưới.
- Nhược điểm: Tốn thời gian trong việc thiết lập mạng và cấu hình. Có giới hạn về tốc độ truyền dữ liệu so với các tiêu chuẩn truyền thông khác.
4. HART (Highway Addressable Remote Transducer Protocol)
- Chủ sở hữu: HART Communication Foundation ; Website: HART Communication Foundation
- Giới thiệu: HART là một giao thức truyền thông kỹ thuật số được thiết kế để làm việc cùng với tín hiệu tương tự 4-20mA.
- Kỹ thuật: Giao thức này cho phép truyền dữ liệu kỹ thuật số hai chiều trên cùng một dây dẫn với tín hiệu tương tự. Điều này cung cấp khả năng truyền tải thông tin chi tiết hơn như cấu hình thiết bị, chẩn đoán và dữ liệu đo lường, mà không làm ảnh hưởng đến tín hiệu tương tự.
- Đặc điểm:
- Tương Thích Ngược: HART có thể tích hợp với các hệ thống sử dụng tín hiệu 4-20mA, giúp nâng cấp hệ thống mà không cần thay đổi cơ sở hạ tầng hiện có.
- Chẩn Đoán và Cấu Hình Từ Xa: Cho phép người dùng cấu hình và chẩn đoán thiết bị từ xa, giảm thời gian và chi phí bảo trì.
- Nhược điểm: Yêu cầu thiết bị hỗ trợ giao thức HART, và không tương thích ngược với các thiết bị không hỗ trợ. Cấu hình và chẩn đoán từ xa có thể yêu cầu kiến thức kỹ thuật cao.
5. Modbus
- Chủ sở hữu: Modbus Organization ; Website: Modbus Organization
- Giới thiệu: Modbus là một trong những giao thức truyền thông nối tiếp phổ biến nhất trong công nghiệp.
- Kỹ thuật: Modbus cho phép truyền thông dữ liệu giữa các thiết bị như PLCs, máy tính, và cảm biến. Nó có thể hoạt động trên cả giao thức nối tiếp (Modbus RTU) và TCP/IP (Modbus TCP), cung cấp linh hoạt trong việc lắp đặt và tích hợp hệ thống.
- Đặc điểm:
- Phổ Biến và Tiêu Chuẩn Mở: Là một trong những giao thức truyền thông công nghiệp phổ biến nhất, hỗ trợ rộng rãi từ nhiều nhà sản xuất.
- Linh Hoạt trong Kết Nối: Hỗ trợ cả kết nối nối tiếp (RTU) và qua mạng (TCP/IP), tạo điều kiện cho việc tích hợp và mở rộng hệ thống.
- Nhược điểm: Có thể gặp vấn đề về bảo mật vì dữ liệu được truyền mà không được mã hóa. Không hiệu quả cho các ứng dụng yêu cầu tốc độ truyền dữ liệu cao.
6. Wireless M-Bus
- Website tham khảo: Wireless M-Bus Information
- Giới thiệu: Là phiên bản không dây của M-Bus, phù hợp cho các ứng dụng cần truyền thông không dây.
- Kỹ thuật: Wireless M-Bus cung cấp khả năng truyền dữ liệu không dây giữa đồng hồ đo và hệ thống thu thập dữ liệu, giảm thiểu nhu cầu về dây dẫn và tăng cường linh hoạt trong việc lắp đặt.
- Đặc điểm:
- Không Dây và Linh Hoạt: Cung cấp giải pháp không dây cho việc thu thập dữ liệu, tăng cường linh hoạt trong việc lắp đặt và bố trí thiết bị.
- Tiết Kiệm Năng Lượng: Được thiết kế để tiêu thụ ít năng lượng, phù hợp với các ứng dụng cần thiết bị hoạt động lâu dài với pin.
- Nhược điểm: Không phù hợp cho các ứng dụng yêu cầu truyền dữ liệu trong môi trường nhiễu sóng radio. Cần cơ sở hạ tầng mạng không dây cho việc truyền dữ liệu.
7. LoRaWAN
- Chủ sở hữu: LoRa Alliance ; Website: LoRa Alliance
- Giới thiệu: LoRaWAN là công nghệ không dây dành cho mạng cảm biến rộng lớn (LPWAN).
- Kỹ thuật: LoRaWAN thích hợp cho việc truyền dữ liệu đo lường từ xa với yêu cầu năng lượng thấp và khoảng cách truyền dài. Nó được sử dụng rộng rãi trong các ứng dụng IoT, cung cấp một giải pháp hiệu quả về chi phí và năng lượng cho việc thu thập dữ liệu từ xa.
- Đặc điểm:
- Phạm Vi Truyền Dài và Tiêu Thụ Năng Lượng Thấp: Phù hợp cho các ứng dụng cần truyền dữ liệu qua khoảng cách lớn với yêu cầu năng lượng thấp.
- Mạng Lưới Phủ Sóng Rộng: Hỗ trợ xây dựng mạng lưới cảm biến rộng lớn, thích hợp cho các dự án đô thị thông minh và IoT.
- Nhược điểm: Dung lượng truyền tải dữ liệu thấp hơn so với các giao thức mạng di động, có thể gây trễ trong việc thu thập dữ liệu thời gian thực. Tốn thời gian để triển khai cơ sở hạ tầng LoRaWAN.
8. NB-IoT (Narrowband Internet of Things)
- Giới thiệu:
- NB-IoT, viết tắt của Narrowband Internet of Things, là một tiêu chuẩn công nghệ vô tuyến mạng diện rộng công suất thấp (LPWAN) được phát triển bởi 3GPP để cho một loạt các thiết bị và dịch vụ di động. NB-IoT tập trung đặc biệt vào phạm vi phủ sóng trong nhà, chi phí thấp, tuổi thọ pin dài và mật độ kết nối cao.
- NB-IoT sử dụng một tập hợp con của tiêu chuẩn LTE, nhưng giới hạn băng thông ở một băng tần hẹp duy nhất là 200kHz. Điều này giúp giảm tiêu thụ năng lượng và tăng phạm vi phủ sóng. NB-IoT cũng sử dụng các kỹ thuật khác để cải thiện hiệu quả năng lượng, chẳng hạn như ngủ sâu và ngủ nhẹ.
- Kỹ thuật: NB-IoT sử dụng tín hiệu truyền thông hẹp băng thông để giảm tiêu thụ năng lượng và tối ưu hóa khả năng thâm nhập trong các môi trường khó khăn. Nó hoạt động trên hạ tầng mạng di động hiện có, cung cấp khả năng kết nối ổn định và đáng tin cậy cho các thiết bị IoT, bao gồm đồng hồ đo nước.
- Đặc điểm:
- Tiết Kiệm Năng Lượng: NB-IoT được thiết kế để tiêu thụ ít năng lượng, cho phép các thiết bị hoạt động trong thời gian dài với pin hoặc nguồn năng lượng hạn chế.
- Khoảng Cách Truyền: Nó có khả năng truyền dữ liệu qua khoảng cách xa mà không cần cơ sở hạ tầng phức tạp.
- Kết Nối Ổn Định: NB-IoT cung cấp kết nối ổn định và đáng tin cậy, thích hợp cho việc thu thập dữ liệu từ xa trong các ứng dụng đòi hỏi hiệu suất cao.
- Nhược điểm: Cần cơ sở hạ tầng mạng di động, điều này có thể tạo ra chi phí cao cho việc triển khai. Tốn năng lượng trong việc duy trì kết nối mạng, giới hạn cho các ứng dụng yêu cầu tuổi thọ pin dài.
Mỗi tiêu chuẩn này có những đặc điểm và ứng dụng riêng, phù hợp với các yêu cầu khác nhau của hệ thống đo lường và giám sát. Việc lựa chọn tiêu chuẩn phù hợp phụ thuộc vào yêu cầu cụ thể của từng dự án và môi trường làm việc.
II. Các thiết bị truyền thông của Hãng Sensus

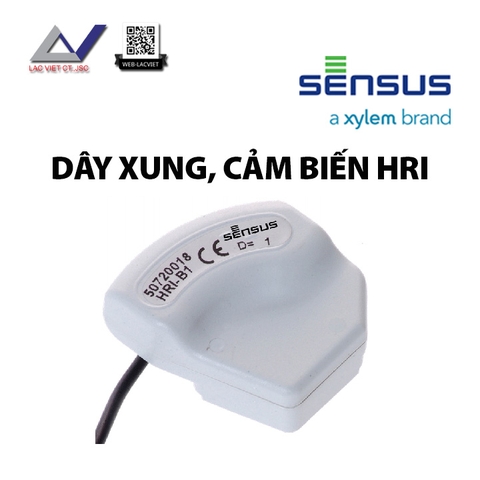

1. HRI (A or B)
2. HRI-Mei

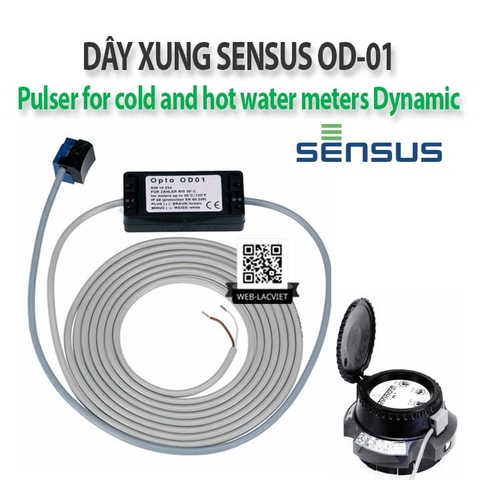

3. Dây xung OD

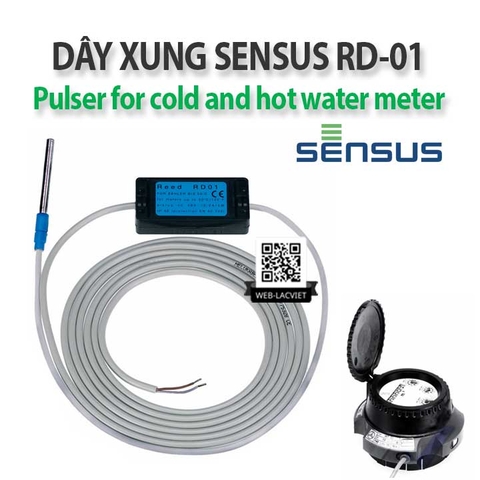

4. Dây xung RD
III. Các giải pháp của Sensus

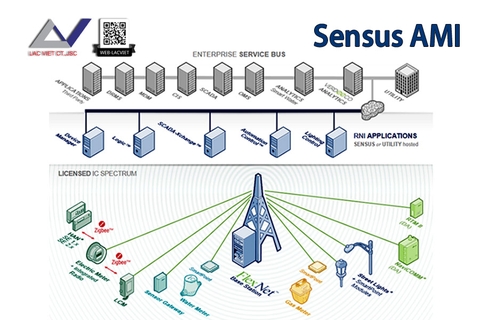

1. Giải pháp AMI (Advanced Metering Infrastructure)
2. Giai pháp AMR (Automatic Meter Reading)
3. Walk-By/Drive-By
4. Fixed Network Radio
5. Wired
IV. Các tiêu chuẩn truyền thông Sensus đang sử dụng
1. M-Bus (Meter-Bus)
