Đồng Hồ Đo Lưu Lượng Siêu Âm: Sensus và Krohne - Giải Pháp Tối Ưu Cho Đo Lưu Lượng
I. Đồng Hồ Đo Lưu Lượng Siêu Âm Là Gì?
Đồng hồ đo lưu lượng siêu âm, còn gọi là Ultrasonic Flow Meter, là thiết bị đo lưu lượng chất lỏng trong đường ống bằng cách sử dụng sóng siêu âm. Thiết bị này cung cấp kết quả đo dưới dạng điện tử, với độ chính xác cao và tính ổn định vượt trội. Nguyên lý hoạt động của đồng hồ đo lưu lượng siêu âm dựa trên sự khác biệt thời gian giữa các xung siêu âm đi qua và ngược lại theo dòng chảy, hoặc thay đổi tần số từ hiệu ứng Doppler.
Ưu Điểm:
- Độ Chính Xác Cao: Không bị ảnh hưởng bởi nhiệt độ, mật độ, độ nhớt và sự hiện diện của các hạt lơ lửng.
- Chi Phí Bảo Trì Thấp: Không có các bộ phận chuyển động, giảm thiểu sự mài mòn và nhu cầu bảo dưỡng.
- Linh Hoạt: Có thể đo lưu lượng trên các đường ống có kích thước lớn, thích hợp cho nhiều loại chất lỏng và điều kiện khác nhau.
- Dễ Dàng Lắp Đặt: Các thiết bị kẹp ngoài không yêu cầu cắt hoặc phá hủy đường ống, thuận tiện cho kiểm tra định kỳ hoặc lắp đặt tạm thời.
II. Thông Số Kỹ Thuật
1. Đồng Hồ Đo Lưu Lượng Siêu Âm Sensus Cordonel cấp 2, R1000
Đồng hồ đo lưu lượng siêu âm Sensus Cordonel là thiết bị đo lường chính xác và bền bỉ, lý tưởng cho các ứng dụng nước uống và công nghiệp.
- Kích cỡ: DN40 – DN100
- Kết nối đường ống: mặt bích
- Kiểu đo: Sóng siêu âm
- Môi trường lưu chất: Nước, dầu, khí, hơi nước
- Nhiệt độ làm việc: Tối đa 50 độ C
- Màn hình hiển thị: LCD, hiển thị lưu lượng tức thời và tổng
- Áp lực: PN10, PN16
- Tiêu chuẩn bảo vệ: IP68
- Kết nối truyền thông: Analog 4-20mA, Modbus RS485
- Tuổi thọ: Trung bình 20 năm bao gồm pin trong điều kiện sử dụng tiêu chuẩn
Đặc điểm nổi bật:
- Không có bộ phận chuyển động: Bảo trì thấp.
- Phạm vi đo rộng: Độ chính xác cao.
- Lắp đặt linh hoạt: Theo chiều ngang và dọc.
- Màn hình LCD: Hiển thị đa chức năng.
- Giao tiếp radio tích hợp: Truyền dữ liệu an toàn.
- Khả năng chịu nước: Đạt chuẩn IP68.
- Tuổi thọ pin 20 năm: Bền bỉ và tin cậy.
Ứng dụng:
- Đo lưu lượng nước uống.
- Giám sát lưu lượng cao và thấp.
- Kiểm soát quy trình công nghiệp.
- Phân tích DMA.

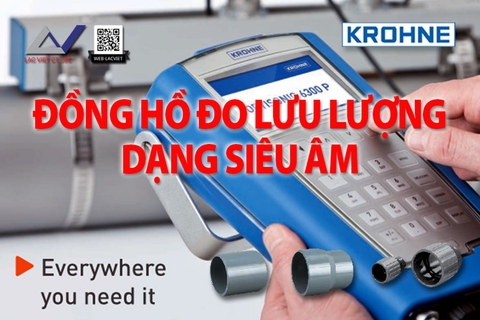

2. Đồng Hồ Đo Lưu Lượng Siêu Âm Krohne Optisonic 6300
- Kích cỡ: DN15 – DN4000
- Bộ chuyển đổi cho các kích cỡ ống nhỏ: DN15...DN150 / ½...6"
- Bộ chuyển đổi cho các kích cỡ ống trung bình: DN50...DN1500 / 2...60"
- Bộ chuyển đổi cho các kích cỡ ống lớn: DN200...DN4000 / 8...160"
- Kết nối đường ống: Kẹp ngoài
- Kiểu đo: Sóng siêu âm
- Môi trường lưu chất: Nước, dầu, khí, hơi nước
- Nhiệt độ môi trường: Cảm biến: -40...+70°C; Bộ chuyển đổi tín hiệu: -10…+45°C
- Màn hình hiển thị: LCD, hiển thị lưu lượng tức thời và tổng
- Áp lực: PN10, PN16
- Tiêu chuẩn bảo vệ: IP67, IP68
- Kết nối truyền thông: Analog 4-20mA, Modbus RS485, HART, PROFIBUS
Ứng dụng
- Kiểm tra hiệu suất máy bơm
- Tối ưu hóa quy trình
- Đo lưu lượng tạm thời trong các hệ thống ống dẫn chất lỏng
3. Đồng Hồ Đo Lưu Lượng Siêu Âm Krohne Optisonic 7300
- Kích cỡ:DN50 – DN1000
- Bộ chuyển đổi đơn lẻ cho kích cỡ ống DN50, DN80
- Bộ chuyển đổi kép cho kích cỡ ống DN100 – DN600
- Kết nối đường ống: Mặt bích, hàn đai, hàn khớp (theo tiêu chuẩn ASME B16.5 hoặc EN 1092-1)
- Kiểu đo: Sóng siêu âm
- Môi trường lưu chất: Khí tự nhiên, khí hydrocarbon, khí công nghiệp
- Nhiệt độ môi trường:
- Phiên bản compact: -40...+125°C
- Phiên bản remote: -40...+180°C
- Màn hình hiển thị: LCD đồ họa có đèn nền
- Áp lực: PN10, PN16, PN40, PN100 (Tùy chọn áp lực cao lên đến 2500 lb)
- Tiêu chuẩn bảo vệ: IP66, IP67
- Kết nối truyền thông: Analog 4-20mA, HART, Modbus RS485, Foundation Fieldbus
Ứng dụng
- Đo khí tự nhiên không tính toán giá trị
- Đo khí tự nhiên cho tiêu thụ công nghiệp
- Đo khí hydrocarbon, khí hydro, khí công nghiệp trơ
- Khí nén và hơi áp suất thấp
Tính năng nổi bật
- Độ ổn định dài hạn xuất sắc, không bị trôi theo thời gian
- Phạm vi đo rộng (100:1)
- Tính toán lưu lượng tiêu chuẩn hoặc lưu lượng thường
- Độc lập với thành phần khí và điều kiện khí thay đổi
- Cảm biến lưu lượng không cần bảo trì, không có bộ phận chuyển động

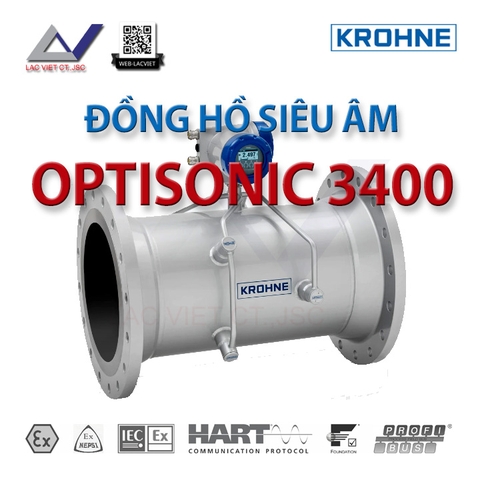

4. Đồng Hồ Đo Lưu Lượng Siêu Âm Krohne Optisonic 3400
- Kích cỡ:DN50 – DN1000
- Bộ chuyển đổi đơn lẻ: DN50, DN80
- Bộ chuyển đổi kép: DN100 – DN600
- Kết nối đường ống: Mặt bích, hàn đai, hàn khớp (theo tiêu chuẩn ASME B16.5 hoặc EN 1092-1)
- Kiểu đo: Sóng siêu âm
- Môi trường lưu chất: Nước, dầu, khí, hơi nước
- Nhiệt độ làm việc:
- Phiên bản compact: -45...+140°C
- Phiên bản remote: -45...+180°C
- Phiên bản nhiệt độ mở rộng: -45...+250°C
- Phiên bản nhiệt độ cực thấp: -200...+180°C
- Màn hình hiển thị: LCD đồ họa có đèn nền
- Áp lực:
- EN 1092-1: DN25…80: PN 40, DN100…150: PN 16, DN200…1000: PN 10, DN1200…3000: PN 2.5-6
- ASME B16.5: 1…24": 150 lb RF
- Tiêu chuẩn bảo vệ: IP66, IP67
- Kết nối truyền thông: Analog 4-20mA, HART, Modbus RS485, Foundation Fieldbus
- Ứng dụng: Đo lưu lượng nước, dầu, khí và hơi nước trong các ngành công nghiệp hóa chất, dầu khí, năng lượng, và nước
III. Ưu Điểm Của Đồng Hồ Đo Lưu Lượng Siêu Âm
- Không Yêu Cầu Diện Tích Lắp Đặt Lớn: Có thể lắp đặt ở không gian hẹp.
- Phù Hợp Với Nhiều Loại Chất Lỏng: Nước, dầu, hơi nước, và nhiều loại chất lỏng khác.
- Độ Chính Xác Cao: Đáp ứng tiêu chuẩn lưu lượng thương mại với dải đo rộng.
- An Toàn Cho Sức Khỏe: Không tác động của các chất gây hại.
- Không Cần Phá Hủy Hệ Thống: Không cần cắt hoặc phá hủy một phần của hệ thống.
- Dễ Dàng Bảo Trì: Không có cơ cấu cơ khí chuyển động bên trong.
IV. Các Ứng Dụng Phổ Biến
- Nhà Máy Điện: Đo lưu lượng nước làm mát, dầu đốt, hơi nước.
- Công Nghiệp Hóa Chất: Đo lưu lượng nước khử khoáng, chất không dẫn điện.
- Ngành Dầu Khí: Đo lưu lượng dầu thô, khí tự nhiên.
- Hệ Thống Nước Phụ Trợ: Đo lưu lượng nước khử khoáng, nước từ.
V. Top Đồng Hồ Đo Lưu Lượng Siêu Âm Bán Chạy Hiện Nay
1. Sensus Cordonel
- Kích cỡ: DN40 – DN100
- Kết nối đường ống: Mặt bích
- Môi trường lưu chất: Nước, dầu, khí, hơi nước
- Nhiệt độ làm việc: Tối đa 50°C
- Màn hình hiển thị: LCD
- Áp lực: PN10, PN16
- Tiêu chuẩn bảo vệ: IP68
- Kết nối truyền thông: Analog 4-20mA, Modbus RS485
2. Krohne Optisonic 6300
- Kích cỡ: DN15 – DN4000
- Kết nối đường ống: Kẹp ngoài
- Môi trường lưu chất: Nước, dầu, khí, hơi nước
- Nhiệt độ môi trường:
- Cảm biến: -40...+70°C
- Bộ chuyển đổi tín hiệu: -10…+45°C
- Màn hình hiển thị: LCD
- Áp lực: PN10, PN16
- Tiêu chuẩn bảo vệ: IP67, IP68
- Kết nối truyền thông: Analog 4-20mA, Modbus RS485, HART, PROFIBUS
3. Krohne Optisonic 7300
- Kích cỡ: DN50 – DN1000
- Bộ chuyển đổi đơn lẻ: DN50, DN80
- Bộ chuyển đổi kép: DN100 – DN600
- Kết nối đường ống: Mặt bích, hàn đai, hàn khớp (ASME B16.5 hoặc EN 1092-1)
- Môi trường lưu chất: Khí tự nhiên, khí hydrocarbon, khí công nghiệp
- Nhiệt độ môi trường:
- Phiên bản compact: -40...+125°C
- Phiên bản remote: -40...+180°C
- Màn hình hiển thị: LCD đồ họa có đèn nền
- Áp lực: PN10, PN16, PN40, PN100 (Tùy chọn áp lực cao lên đến 2500 lb)
- Tiêu chuẩn bảo vệ: IP66, IP67
- Kết nối truyền thông: Analog 4-20mA, HART, Modbus RS485, Foundation Fieldbus
VI. Lợi Ích Của Việc Sử Dụng Đồng Hồ Đo Lưu Lượng Siêu Âm
1. Tiết Kiệm Chi Phí
Đồng hồ đo lưu lượng siêu âm giúp tiết kiệm chi phí bảo trì và vận hành do không có các bộ phận chuyển động, giảm thiểu sự mài mòn và nhu cầu bảo dưỡng thường xuyên. Điều này làm cho thiết bị trở thành một giải pháp kinh tế cho các ứng dụng công nghiệp.
2. Linh Hoạt Trong Ứng Dụng
Với khả năng đo trên các đường ống có kích thước lớn và phù hợp với nhiều loại chất lỏng khác nhau, đồng hồ đo lưu lượng siêu âm cung cấp sự linh hoạt vượt trội trong các ứng dụng công nghiệp và dân dụng. Điều này bao gồm việc đo lưu lượng nước, dầu, khí, và hơi nước trong các điều kiện làm việc khác nhau.
3. Độ Chính Xác Cao và Ổn Định
Độ chính xác cao và tính ổn định của đồng hồ đo lưu lượng siêu âm giúp đảm bảo việc đo lường chính xác, đáp ứng các tiêu chuẩn lưu lượng thương mại và công nghiệp. Thiết bị này không bị ảnh hưởng bởi các yếu tố như nhiệt độ, mật độ, độ nhớt, và sự hiện diện của các hạt lơ lửng trong chất lỏng.
4. An Toàn và Bảo Vệ Môi Trường
Không có các bộ phận chuyển động bên trong, đồng hồ đo lưu lượng siêu âm không tạo ra ma sát hoặc hao mòn, giúp bảo vệ sức khỏe của người sử dụng và bảo vệ môi trường. Thiết bị này cũng không yêu cầu cắt hoặc phá hủy một phần của hệ thống, giữ cho hệ thống luôn an toàn và nguyên vẹn.
VII. Các Ứng Dụng Cụ Thể
1. Trong Ngành Điện
Đồng hồ đo lưu lượng siêu âm được sử dụng để đo lưu lượng nước làm mát, dầu đốt, và hơi nước trong các nhà máy điện, đảm bảo hiệu suất vận hành và bảo trì hệ thống.
2. Trong Công Nghiệp Hóa Chất
Đo lưu lượng nước khử khoáng và các chất không dẫn điện trong các quy trình sản xuất và xử lý hóa chất, giúp kiểm soát chất lượng và hiệu suất sản xuất.
3. Trong Ngành Dầu Khí
Đo lưu lượng dầu thô, khí tự nhiên, và các sản phẩm dầu khí khác trong các hệ thống đường ống và lưu trữ, đảm bảo tính chính xác và an toàn cho các quy trình vận hành.
4. Trong Hệ Thống Nước Phụ Trợ
Đo lưu lượng nước khử khoáng, nước từ, và các ứng dụng nước phụ trợ khác trong các hệ thống công nghiệp và dân dụng, đảm bảo hiệu quả sử dụng nước và bảo vệ tài nguyên.
VIII. Nơi Bán Đồng Hồ Đo Lưu Lượng Siêu Âm
Quý khách có thể liên hệ với CÔNG TY CỔ PHẦN TƯ VẤN THƯƠNG MẠI LẠC VIỆT để nhận báo giá và tư vấn sản phẩm. Với kinh nghiệm lâu năm và sự uy tín, chúng tôi cam kết cung cấp các sản phẩm đồng hồ đo lưu lượng siêu âm chất lượng và dịch vụ hậu mãi tốt nhất.
