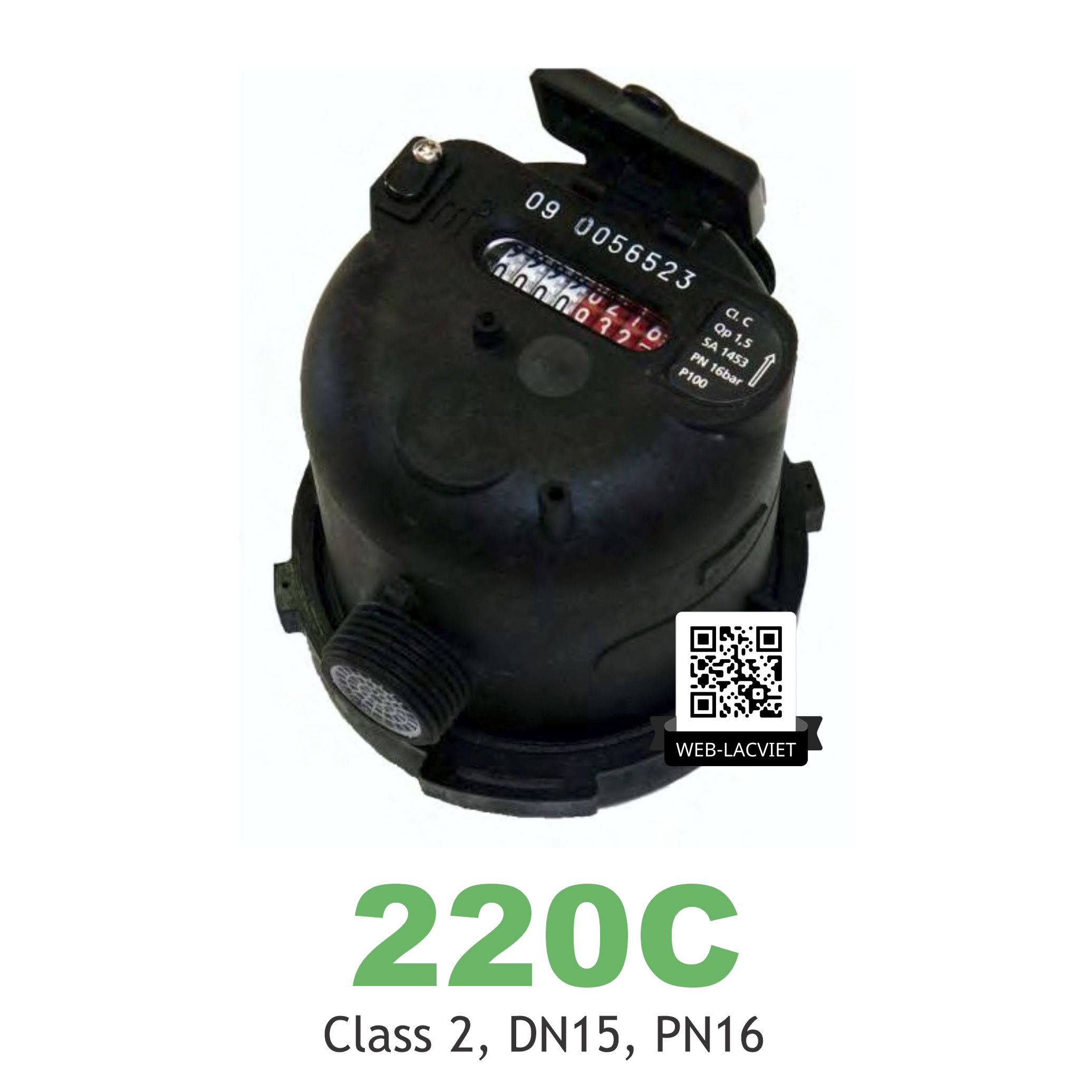

ĐỒNG HỒ NƯỚC THÂN BẰNG VẬT LIỆU COMPOSITE SENSUS 220C
Mặt số tiêu chuẩn cấp 2. Trang bị kết nối Reed và HRI AMR cho nước lạnh đến 50°C DN15
- Đồng hồ 220C được thiết kế đặc biệt cho các nhà vận hành muốn cải thiện độ tin cậy và hiệu quả của mạng lưới đồng hồ. Đồng hồ pittong 220C thừa hưởng kinh nghiệm lâu năm của Sensus trong việc sản xuất các loại đồng hồ hiệu suất cao.
- Thiết kế của 220C đặc biệt đáp ứng các yêu cầu của thị trường có kỳ vọng cao. Thiết kế không có thân bằng đồng thau giúp ngăn chặn hành vi trộm cắp đồng hồ. Thiết kế chống giả mạo đảm bảo đọc chính xác lượng nước tiêu thụ thực tế và thân composite siêu bền giúp lắp đặt an toàn ngay cả trong môi trường nhiệt đới.
- Mặt số được chứa trong một vỏ bọc đầy chất bôi trơn, bảo vệ khỏi bất kỳ tạp chất nào trong mạng lưới. Mặt số có thể đọc được hoàn hảo trong mọi điều kiện và không bị ảnh hưởng bởi sương mù hay sự phát triển của tảo.
- Với trang bị AMR kép, với cả giao diện Reed và HRI, đồng hồ 220C có thể được sử dụng trong bất kỳ mạng lưới nào yêu cầu hệ thống AMR tin cậy và hiệu quả về chi phí. Cả hai giải pháp AMR đều có thể lắp đặt bổ sung và có thể được thêm vào bất kỳ lúc nào sau khi đồng hồ đã được lắp đặt.
1. CHỨNG NHẬN
2. THIẾT KẾ ĐỒNG HỒ
Thân 220C, làm từ vật liệu composite dựa trên polymer với sợi thủy tinh, cung cấp độ bền đặc biệt và khả năng chống thời tiết. Đặc biệt chú ý đến độ bền của các ren đảm bảo rằng đồng hồ có thể được lắp đặt trong các thiết lập hiện có mà không gây hư hỏng ren.
3. NHỮNG TÍNH NĂNG CHÍNH
- DN15, áp lực PN16
- Siêu nhẹ và dễ dàng để xử lý
- Độ chính xác tốt hơn yêu cầu của cấp C
- Tuân theo tiêu chuẩn OIML mới nhất
- Được Trang bị tiêu chuẩn kết nối cho cả giao diện AMR của Reed và HRI
- Thiết kế chống hàng giả
- Thiết kế cho các điều kiện lắp đặt nhiệt đới
- Khả năng chịu đựng mạnh mẽ với cú sốc nước
4. THÔNG SỐ KỸ THUẬT ĐỒNG HỒ NƯỚC SENSUS 220C DN15
- Hãng sản xuất: SENSUS (Đức) thuộc Tập đoàn Xylem (Mỹ)
- Model: 220C
- Lưu lượng khởi động: 1-3 lit/h
- Lưu lượng tối thiểu: 6 lit/h
- Lưu lượng chuyển tiếp: 15 lit/h
- Nhiệt độ làm việc tối đa: 50oC
- Áp lực max 16bar, cấp 2
- Chiều dài (L): 115mm*
- Chiều rộng (W): 105mm
- Chiều cao (H): 110.5mm*
- Kết nối: Ren
- Bảo hành: 12 tháng
5. ĐỘ TIN CẬY
- Nhờ sử dụng thân composite với độ dày tường rộng rãi, đồng hồ 220C cung cấp bảo vệ cao chống lại thời tiết, cú sốc nước và nhiệt độ cao bất ngờ. Đồng hồ sẽ giữ được tất cả các tính chất cơ học của nó bất kể môi trường lắp đặt.
- Các thành phần bên trong, làm từ polymer cao cấp, được thiết kế để duy trì hiệu suất ban đầu của đồng hồ trong nhiều năm hoạt động. Tất cả các vật liệu đều phù hợp với nước uống và không ảnh hưởng đến các đặc tính cảm quan của nước uống.
6. CÁC TÙY CHỌN CÓ SẴN
- Cảm biến điện tử HRI (Đơn vị Dữ liệu, Đơn vị Xung)
- Công tắc Reed
- Đầu nối
- Van một chiều
- Bộ lọc Inline
7. LẮP ĐẶT VÀ BẢO TRÌ
- Đồng hồ có thể được lắp đặt theo chiều ngang, dọc hoặc ở bất kỳ góc nào mà không mất độ chính xác.
- Khuyến nghị lắp đặt các van ở đầu vào và đầu ra để thuận tiện cho việc bảo trì đồng hồ.
- Xả kỹ đường ống để làm sạch các tạp chất.
- Tháo hai nắp bảo vệ ren và đặt các vòng đệm với đầu nối (không được cung cấp) vào hai đầu.
- Kiểm tra hướng dòng chảy qua đồng hồ bằng mũi tên trên thân. Đảm bảo rằng đồng hồ được lắp đặt đúng cách.
- Đầu tiên, vặn chặt tay đai ốc đầu vào trên đồng hồ.
- Lắp và vặn tay đai ốc đầu ra. Vặn chặt cả hai đai ốc bằng cờ lê sử dụng lực tối thiểu.
- Mở van chặn đầu vào chậm rãi và sau đó hoàn toàn; sau đó xả nước theo từng đợt.
- Kiểm tra dòng chảy qua đồng hồ và kiểm tra rò rỉ tại các kết nối.
8. TÙY CHỌN AMR
Đồng hồ 220C có thể được trang bị công tắc reed và/hoặc các mô-đun HRI tiên tiến của Sensus. Cả hai giao diện có thể được lắp đặt trên các đồng hồ nước đã lắp đặt hoặc được đặt hàng lắp sẵn từ nhà máy.
Công tắc reed đảm bảo đầu ra xung hiệu quả về chi phí với độ phân giải xung là 2 xung/lít.
Đối với các ứng dụng nâng cao hơn, đồng hồ 220C có thể được trang bị mô-đun HRI. Một số lợi ích của mô-đun HRI bao gồm:
- Phát hiện dòng chảy ngược và do đó tái tạo chính xác từ xa số đếm.
- Giao diện cảm ứng không bị ảnh hưởng bởi bật công tắc reed và, không giống như công tắc reed, đầu ra xung không bị ảnh hưởng bởi nam châm đặt gần đồng hồ.
- Giá trị xung có thể lập trình được.
Có hai phiên bản chính của HRI:
- HRI Pulse Unit (Phiên bản A)
- Cung cấp đầu ra xung có thể sử dụng để đếm chính xác thể tích.
- HRI Data Unit (Phiên bản B)
- HRI Data Unit là giao diện dữ liệu cung cấp đầu ra nối tiếp theo tiêu chuẩn M-Bus EN13757 có thể kết nối với các bộ chuyển đổi M-Bus.
- Giao diện nối tiếp cũng có thể được sử dụng để cấu hình đầu ra xung. Đầu ra xung này có thể được sử dụng thay thế cho đầu ra nối tiếp.
Link Đồng hồ 220C từ Hãng Sensus: https://www.xylem.com/en-vn/products--services/metrology-equipment-for-utilities/meters/220c-water-meter/
