Hiệu ứng Venturi: Khái niệm, Ứng dụng và Triển vọng Tương lai

Hiệu ứng Venturi: Khái niệm, Ứng dụng và Triển vọng Tương lai

I. Giới thiệu về Hiệu ứng Venturi

1. Định Nghĩa

Hiệu ứng Venturi (Venturi effect) là hiện tượng vật lý xảy ra khi chất lỏng hoặc khí chảy qua một ống hẹp, dẫn đến sự thay đổi về vận tốc và áp suất. Được khám phá bởi nhà vật lý học người Ý Giovanni Battista Venturi vào năm 1797, hiệu ứng này đóng vai trò quan trọng trong nhiều hệ thống và thiết bị công nghiệp.

2. Nguyên lý hoạt động

Nguyên lý cơ bản của hiệu ứng Venturi là khi dòng chất lỏng đi qua đoạn hẹp của ống, vận tốc dòng chảy sẽ tăng lên, trong khi áp suất giảm. Hiện tượng này dựa trên nguyên lý bảo toàn năng lượng, được mô tả bằng phương trình Bernoulli.

3. Video về Hiệu Ứng Venturi

Các Video mô phỏng thực tế và giải thích cách hiệu ứng Venturi tạo ra lực hút từ áp suất thấp khi dòng chảy tăng vận tốc qua một khu vực hẹp. Trình bày hiệu ứng Venturi qua nhiều ví dụ thực tế, giúp bạn hình dung rõ hơn về hiện tượng này trong các ứng dụng đời sống

II. Cơ chế và Công thức

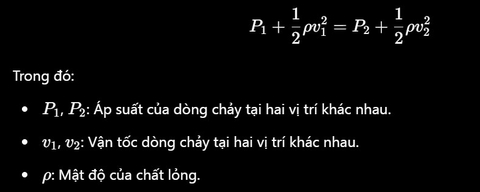

Công thức chính của hiệu ứng Venturi dựa trên phương trình Bernoulli và có dạng:

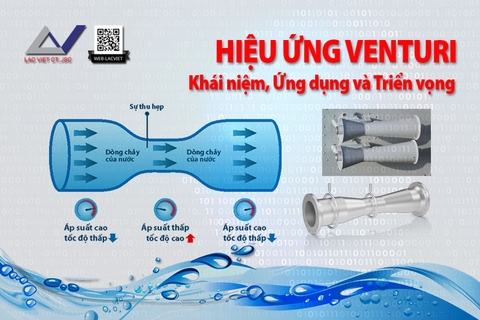

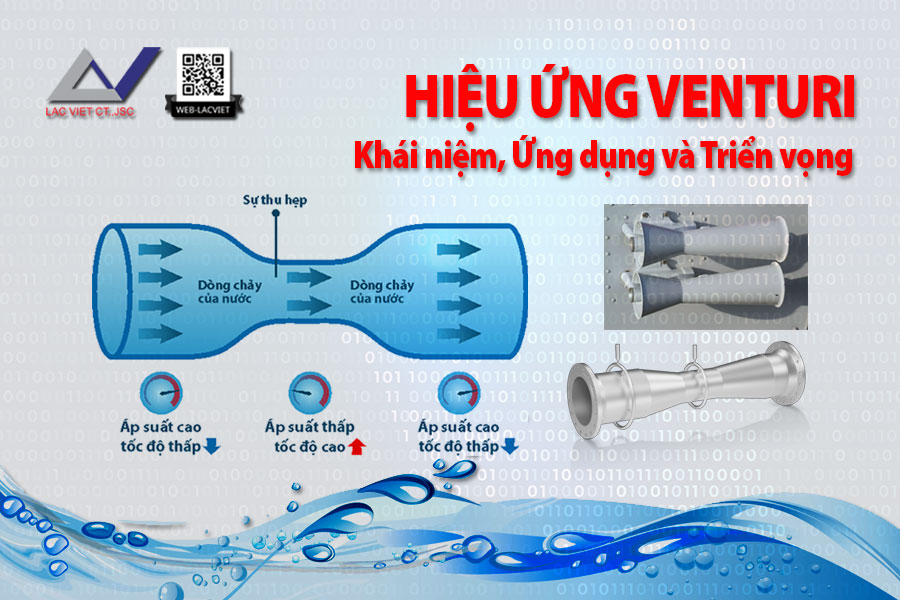

Note: Áp suất tĩnh thượng lưu (1) cao hơn ở chỗ thắt (2) và tốc độ chất lỏng ở "1" thấp hơn ở "2" vì diện tích mặt cắt ngang ở "1" lớn hơn ở "2".

Trong đó:

• P1,P2​: Áp suất tại hai vị trí trước và sau khi dòng chảy qua đoạn hẹp.
• v1,v2​: Vận tốc tại hai vị trí trước và sau.
• ρ: Mật độ của chất lỏng.

Một ví dụ cụ thể về ứng dụng của công thức này là khi nước chảy qua một ống Venturi, nếu đường kính giảm từ 10 cm xuống 5 cm, vận tốc dòng chảy sẽ tăng lên gấp bốn lần, trong khi áp suất giảm đáng kể.

Ví dụ kỹ thuật:

Trong các hệ thống ống nước, ống Venturi thường được sử dụng để đo lưu lượng nước. Theo một nghiên cứu từ Journal of Fluid Engineering, khi sử dụng ống Venturi với đường kính ống 200 mm, sai số đo lưu lượng có thể giảm xuống còn 0.5% so với phương pháp truyền thống. Đây là mức độ chính xác rất cao trong lĩnh vực cấp thoát nước .

III. Ứng dụng của Hiệu ứng Venturi

Hiệu ứng Venturi có nhiều ứng dụng trong nhiều lĩnh vực khác nhau:

1. Cấp thoát nước và xử lý nước thải: Ống Venturi được sử dụng để đo lưu lượng và điều chỉnh áp suất trong hệ thống cấp nước. Đặc biệt, trong các nhà máy xử lý nước thải, việc đo chính xác lưu lượng giúp tối ưu hóa quy trình xử lý và giảm lãng phí. Các thiết bị dựa trên hiệu ứng Venturi có thể đạt độ chính xác lên đến ±0.25% .
2. Hệ thống khí động học: Trong ngành ô tô, bộ chế hòa khí sử dụng hiệu ứng Venturi để điều chỉnh tỷ lệ nhiên liệu và không khí, từ đó tối ưu hóa quá trình đốt cháy trong động cơ. Một số nghiên cứu đã chỉ ra rằng, khi áp dụng ống Venturi trong chế hòa khí, hiệu suất nhiên liệu có thể cải thiện đến 15% .
3. Thiết bị y tế: Trong các máy thở và thiết bị thông khí y tế, hiệu ứng Venturi được sử dụng để điều chỉnh dòng khí, đảm bảo cung cấp oxy ổn định cho bệnh nhân. Đặc biệt trong quá trình điều trị bệnh nhân Covid-19, nhiều thiết bị thông khí không xâm lấn sử dụng nguyên lý Venturi để cải thiện hiệu suất cung cấp oxy .
4. Công nghiệp hóa chất: Hiệu ứng này được dùng trong các hệ thống phun hóa chất, giúp tạo ra các tia nước mạnh với áp suất thấp, giúp hòa trộn các chất lỏng một cách hiệu quả mà không cần sử dụng bơm phức tạp.

IV. Các Thông số Kỹ Thuật Quan Trọng

Một số thông số kỹ thuật liên quan đến ống Venturi bao gồm:

1. Tỷ lệ đường kính: Đây là yếu tố quan trọng quyết định mức độ thay đổi vận tốc và áp suất. Tỷ lệ giảm đường kính ống từ 10:1 có thể tạo ra mức tăng vận tốc gấp 100 lần.
2. Độ dài vùng thu hẹp: Độ dài càng nhỏ thì càng tạo ra sự chênh lệch áp suất lớn, nhưng đồng thời cũng làm tăng tổn thất năng lượng do ma sát.
3. Chất liệu: Ống Venturi có thể được làm từ các vật liệu như thép không gỉ, đồng, nhựa chịu nhiệt, tùy thuộc vào môi trường ứng dụng. Chẳng hạn, trong hệ thống nước sạch, ống thép không gỉ với độ bền cao thường được ưa chuộng vì khả năng chống ăn mòn tốt hơn.

V. Tương lai và Triển vọng

Hiệu ứng Venturi đang được nghiên cứu và phát triển trong các lĩnh vực mới:

1. Năng lượng tái tạo: Trong các hệ thống năng lượng gió và thủy điện, hiệu ứng Venturi có thể được sử dụng để cải thiện hiệu suất thu năng lượng từ các dòng không khí và nước. Ví dụ, một hệ thống turbine gió sử dụng nguyên lý Venturi có thể thu được lượng năng lượng nhiều hơn 25% so với thiết kế thông thường .
2. Ứng dụng trong công nghệ thông minh: Với sự phát triển của các hệ thống nhà thông minh, ống Venturi có thể được tích hợp để tối ưu hóa hệ thống cấp thoát nước, giảm thất thoát nước và năng lượng trong các hệ thống tòa nhà .
3. Công nghiệp thực phẩm và dược phẩm: Trong tương lai, hiệu ứng Venturi có thể được sử dụng rộng rãi hơn trong các hệ thống sản xuất thực phẩm và dược phẩm, nơi yêu cầu sự chính xác cao trong quy trình hòa trộn và chế biến. Một số nghiên cứu chỉ ra rằng, việc sử dụng ống Venturi trong sản xuất có thể giảm thiểu 20% chi phí năng lượng .

VI. Kết luận

Hiệu ứng Venturi không chỉ là một hiện tượng quan trọng trong động lực học chất lỏng, mà còn có vô số ứng dụng thực tế trong nhiều lĩnh vực như cấp thoát nước, khí động học, y tế, và công nghiệp. Các ứng dụng của hiệu ứng này giúp cải thiện hiệu suất, giảm chi phí và tối ưu hóa quy trình sản xuất trong nhiều ngành công nghiệp. Với sự phát triển của công nghệ, hiệu ứng Venturi còn hứa hẹn nhiều triển vọng trong tương lai, đặc biệt là trong các lĩnh vực năng lượng và công nghệ thông minh.

Nguồn tham khảo:

• [1] Journal of Fluid Engineering, 2020, “Accuracy of Venturi Tubes in Water Measurement”.
• [2] Automotive Engineering Journal, 2019, “The Role of Venturi Effect in Carburetor Efficiency”.
• [3] Medical Devices Today, 2021, “Venturi-Based Oxygen Delivery Systems in COVID-19 Treatment”.
• [4] Energy and Renewables Review, 2022, “Optimizing Wind Turbines Using Venturi Effect”.

VII. Sử dụng trong thực tế

Hiệu ứng Venturi có thể được quan sát hoặc sử dụng trong các trường hợp sau:

1. Máy móc

• Tiếp tế khi đang di chuyển: Người điều khiển bánh lái của mỗi tàu phải liên tục điều chỉnh hướng tránh xa tàu khác do hiệu ứng Venturi, nếu không các tàu có thể va chạm.
• Máy bơm hút hàng hóa: Trên tàu chở dầu và hóa chất, các máy bơm hút hàng hóa sử dụng hiệu ứng Venturi.
• Thiết bị hòa khí: Sử dụng trong bếp nướng, bếp ga và đầu đốt Bunsen để trộn không khí và khí dễ cháy.
• Máy hút nước: Tạo chân không cục bộ bằng cách sử dụng năng lượng động học từ áp lực nước từ vòi.
• Siphon hơi nước: Sử dụng năng lượng động học từ áp suất hơi nước để tạo ra chân không.
• Bình xịt: Phân tán nước hoa hoặc sơn (như từ súng phun hoặc bút vẽ phun).
• Bình xăng con (carburetor): Sử dụng hiệu ứng này để hút xăng vào dòng không khí nạp vào động cơ.
• Xi lanh động cơ: Các đầu xi lanh của động cơ piston có nhiều vùng Venturi tự nhiên như ghế van và lối vào ống, mặc dù đây không phải là ý định thiết kế ban đầu và không có chức năng cụ thể.
• Thiết bị lọc protein: Dùng để lọc bể cá nước mặn.
• Máy làm sạch bể bơi tự động: Sử dụng dòng nước từ phía áp suất để thu thập cặn và mảnh vụn.
• Nhạc cụ: Kèn clarinet sử dụng hiệu ứng Venturi đảo chiều để tăng tốc độ không khí qua ống, giúp cải thiện âm sắc và đáp ứng của nhạc cụ.
• Ống thổi của kèn trombone: Ảnh hưởng đến âm sắc.
• Máy hút bụi công nghiệp: Sử dụng không khí nén.
• Bộ phun cát: Tăng tốc hỗn hợp không khí và vật liệu phun.

2. Kiến trúc

• Hawa Mahal ở Jaipur: Sử dụng hiệu ứng Venturi để làm mát không khí đi qua, giúp làm dịu không gian vào mùa hè nóng bức.
• Thành phố lớn: Gió bị ép giữa các tòa nhà cao tầng có thể tạo ra hiệu ứng Venturi. Ví dụ điển hình là khoảng trống giữa hai tòa tháp của Trung tâm Thương mại Thế giới ban đầu, nơi gió thổi mạnh đến mức người đi bộ phải dùng dây thừng để giữ thăng bằng.

3. Tự nhiên

• Các đèo núi: Gió thổi qua các đèo núi có thể tạo ra hiệu ứng Venturi, dẫn đến những sai số trong việc đọc áp suất trên máy đo độ cao.
• Gió Mistral: Gió này ở miền nam nước Pháp tăng tốc khi thổi qua thung lũng Rhône do hiệu ứng Venturi.

Nguồn: ứng dụng: https://en.wikipedia.org/wiki/Venturi_effect

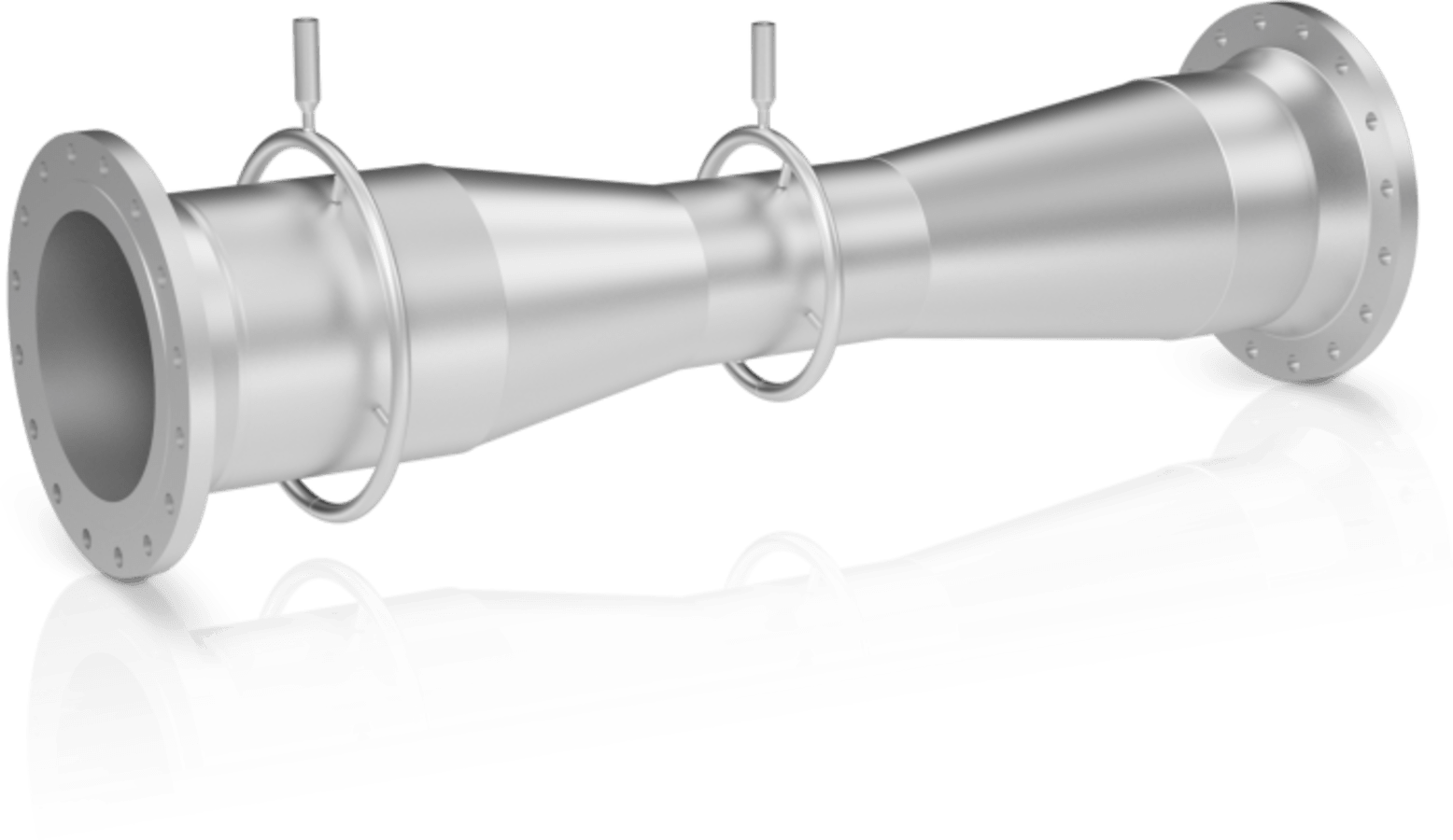

VIII. Ống Venturi của KROHNE

1. Thành phần chính

Thành phần chính được thiết kế để đo lưu lượng chênh lệch áp suất (DP) của chất lỏng, khí và hơi nước với mức tổn thất áp suất còn lại thấp nhất.

• Thiết kế gia công hoặc hàn (gia công bên trong) theo tiêu chuẩn EN ISO 5167, ASME MFC3.
• Mức tổn thất áp suất còn lại thấp nhất trong số tất cả các thành phần đo DP.
• Yêu cầu ngắn đối với các đoạn ống thẳng ở đầu vào và đầu ra.
• Ứng dụng từ cơ bản đến ứng dụng khí ướt đặc biệt và điều kiện áp suất cao.

2. Tổng quan về ống Venturi

Ống Venturi là một phần tử đo lưu lượng chính được thiết kế để đo lưu lượng chênh lệch áp suất (DP) với hiệu suất cao và độ chính xác tốt nhất. Hình dạng Venturi điển hình với góc nón giới hạn cho phép khôi phục áp suất lên đến 95% của DP được tạo ra. Cùng với các buồng vòng tùy chọn để cân bằng sai lệch trong hồ sơ dòng chảy. Với yêu cầu bảo trì thấp và tuổi thọ dài, ống Venturi mang lại chi phí sở hữu thấp. Một ống Venturi đặc biệt có thể cung cấp thêm việc đo lường các thông số quy trình trực tuyến như độ ẩm của hơi nước.

3. Điểm nổi bật của sản phẩm

• Độ không chắc chắn chưa được hiệu chuẩn lên đến ±1.5%.
• Tùy chọn hiệu chuẩn ướt có chứng nhận tại các số Reynolds hoạt động cho độ không chắc chắn lên đến ±0.2%.
• Mức tổn thất áp suất điển hình xuống còn 5% của chênh lệch áp suất tạo ra.
• Yêu cầu ít về các đoạn thẳng đầu vào và đầu ra.
• Tùy chọn tốt nhất cho kích thước lớn và ứng dụng áp suất thấp.
• Có đầu nối hàn hoặc kết nối mặt bích.
• Có các buồng vòng và nhiều điểm đo áp suất tùy chọn.
• Kích thước: 2…48" (50…1200 mm) theo tiêu chuẩn, các kích thước lớn hơn có sẵn theo yêu cầu.
• Bảo trì thấp và tuổi thọ dài với tổng chi phí sở hữu thấp (TCO).

4. Các ứng dụng điển hình

Sản xuất điện và các ngành công nghiệp khác

• Ứng dụng hơi nước và khí với lưu lượng cao.
• Ứng dụng đo lưu lượng chênh lệch áp suất (DP) với yêu cầu độ chính xác cao.
• Thử nghiệm hiệu suất.
• Ứng dụng cho đường ống có kích thước lớn.
• Đo lưu lượng hơi nước địa nhiệt.

Nguồn: https://krohne.company/en/products/pressure-measurement/primary-flow-elements/engineered-primary-flow-elements/venturi-tube/

---------------------------------------------------------

Tóm tắt về Hiệu ứng Venturi

Hiệu ứng Venturi là hiện tượng vật lý xảy ra khi chất lỏng hoặc khí chảy qua một ống hẹp, dẫn đến tăng vận tốc và giảm áp suất. Hiện tượng này dựa trên nguyên lý bảo toàn năng lượng và được mô tả bằng phương trình Bernoulli. Hiệu ứng Venturi có nhiều ứng dụng trong các lĩnh vực như cấp thoát nước, khí động học, thiết bị y tế, và công nghiệp hóa chất, giúp đo lưu lượng, tối ưu hóa quá trình đốt cháy, và cung cấp oxy ổn định.

Một số thông số kỹ thuật quan trọng bao gồm tỷ lệ đường kính, độ dài vùng thu hẹp, và chất liệu của ống Venturi. Tương lai của hiệu ứng này hứa hẹn sẽ phát triển trong năng lượng tái tạo, công nghệ thông minh, và ngành thực phẩm-dược phẩm, với tiềm năng cải thiện hiệu suất và giảm chi phí.

Hiệu ứng Venturi không chỉ quan trọng trong động lực học chất lỏng mà còn mang lại nhiều lợi ích trong thực tiễn, như trong máy móc và hệ thống cấp thoát nước.

Câu hỏi và Giải pháp

1. Hiệu ứng Venturi là gì và ai là người phát hiện ra nó? Hiệu ứng Venturi là hiện tượng vật lý xảy ra khi chất lỏng hoặc khí chảy qua một ống hẹp, dẫn đến sự tăng vận tốc và giảm áp suất. Nó được phát hiện bởi nhà vật lý học Giovanni Battista Venturi vào năm 1797.
2. Nguyên lý hoạt động của hiệu ứng Venturi là gì? Khi chất lỏng hoặc khí đi qua đoạn hẹp của ống, vận tốc dòng chảy sẽ tăng lên trong khi áp suất giảm, dựa trên nguyên lý bảo toàn năng lượng.
3. Công thức nào mô tả hiệu ứng Venturi? Công thức dựa trên phương trình Bernoulli, mô tả mối quan hệ giữa áp suất và vận tốc tại hai vị trí khác nhau trong ống.
4. Những ứng dụng chính của hiệu ứng Venturi trong các lĩnh vực khác nhau là gì? Hiệu ứng Venturi được ứng dụng trong cấp thoát nước, chế hòa khí trong ô tô, thiết bị y tế và trong công nghiệp hóa chất.
5. Những thông số kỹ thuật quan trọng liên quan đến ống Venturi là gì? Tỷ lệ đường kính, độ dài vùng thu hẹp và chất liệu là những thông số quan trọng ảnh hưởng đến hiệu suất của ống Venturi.
6. Triển vọng tương lai của hiệu ứng Venturi trong các lĩnh vực mới là gì? Hiệu ứng Venturi có tiềm năng trong năng lượng tái tạo và công nghệ thông minh, giúp tối ưu hóa hiệu suất và giảm chi phí.
7. Hiệu ứng Venturi có thể được quan sát trong những trường hợp nào trong thực tế? Hiệu ứng Venturi có thể được thấy trong máy bơm hút hàng hóa, thiết bị hòa khí trong bếp, và máy hút nước.
