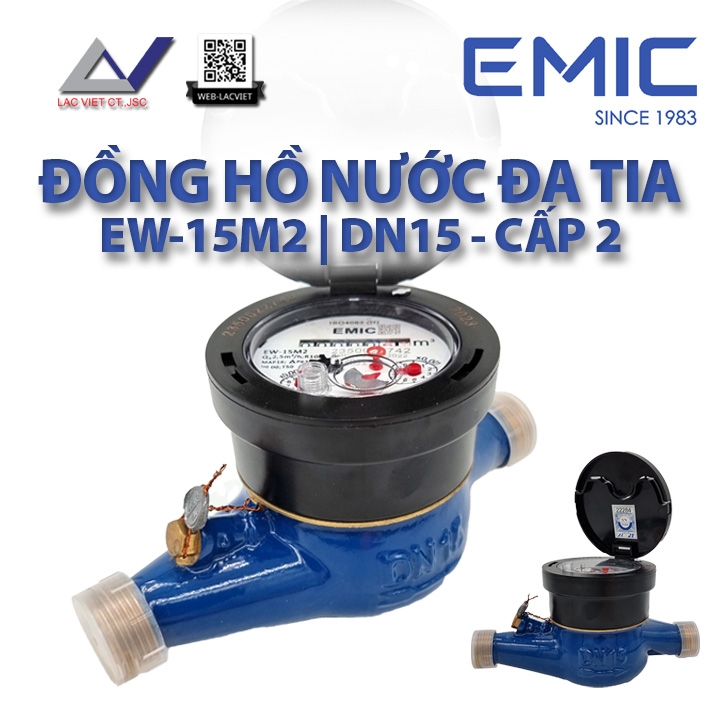

Đồng hồ nước đa tia EMIC EW-15M2 DN15 - Cấp 2

Đồng hồ nước đa tia EMIC EW-15M2 DN15 - Cấp 2, R=100

1. Tổng Quan 🎯️ | Overview

Đồng hồ đo nước lạnh cơ khí EW-15M2 kiểu đa tia, có kết cấu thân vỏ đồng chắc chắn, truyền động từ trường, chống ảnh hưởng của từ trường bên ngoài, mặt số khô, bộ phận bộ số được cách ly hoàn toàn với nước.

Đồng hồ đo nước lạnh cơ khí EW-15M2 là dụng cụ đo có đặc tính và độ tin cậy cao, được sản xuất và kiểm định trên dây chuyền công nghệ và thiết bị hiện đại, đảm bảo chất lượng theo ISO 9001:2015, đạt cấp chính xác theo tiêu chuẩn ISO 4064 và TCVN 8779 với quy trình thử nghiệm ĐLVN 96- 2017.

2. Giới Thiệu Chung📜 | General Introduction

• Thân vỏ đồng hồ được đúc bằng đồng thau với hàm lượng đồng > 58 % và chì < 2 % có kết cấu chắc chắn, chịu được các tác động lực từ bên ngoài.
• Cánh quạt được đỡ bằng hai chân kính và bảo vệ bởi lồng lọc đầu vào, hạn chế tối đa ảnh hưởng bởi cặn bẩn, ổn định với các điều kiện đo.

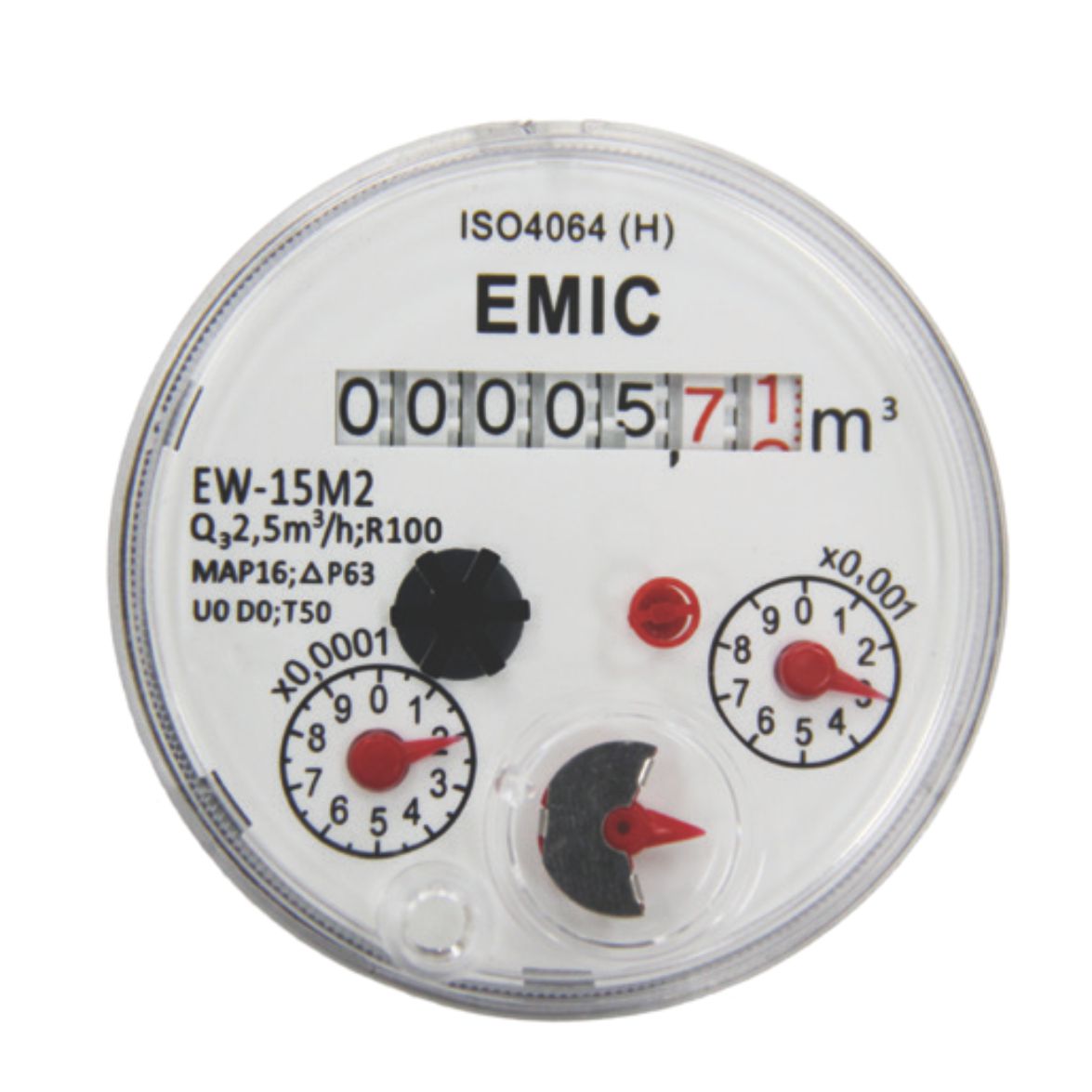

• Mặt số xoay 360°, giúp việc đọc chỉ số đồng hồ trở nên thuận tiện, dễ dàng hơn.
• Vỏ đồng hồ được sơn bằng sơn epoxy, chiều dày lớp phủ đạt 250 µm, bảo vệ đồng hồ trong mọi điều kiện hoạt động.
• Gioăng vỏ đảm bảo độ kín đồng hồ trong mọi điểu kiện làm việc (IP68), tránh hiện tượng đọng sương mặt số.
• Bộ số kiểu khô, kết hợp truyền động từ trường, đảm bảo độ chính xác và hoạt động lâu dài.
• Tấm chắn từ trường mạnh mẽ, bảo vệ đồng hồ khỏi ảnh hưởng từ trường bên ngoài lên đến 5000 Gauss.

3. Thông Số Kỹ Thuật 🛠️ | Speccifications

• Tiêu chuẩn: ISO 4064
• Kiểu: EW-15M2
• Đường kính danh định (DN): 15 mm
• Lưu lượng danh định (Q3): 2,5 m3/h
• Lưu lượng tối đa (Q4): 3,125 m3/h
• Lưu lượng tối thiểu (Q1): 0,025 m3/h
• Lưu lượng chuyển tiếp (Q2): 0,04 m3/h
• Nhiệt độ làm việc: 0,1 đến 50°C
• Cấp chính xác: Cấp 2
• Tỉ số R = Q3/Q1: R100
• Áp suất cho phép lớn nhất: MAP16
• Tổn hao áp suất: ΔP63
• Kích thước: 165x95x84 mm
• Khối lượng: 842 g
• Lưu lượng khởi động: < 8 l/h
• Ren 2 đầu nối: G 3/4 B

4. Hướng Dẫn Lắp Đặt 📝 | Installation Guide

Thiết bị được lắp đặt theo hướng quy định và theo đúng chiều mũi tên in trên thân máy.

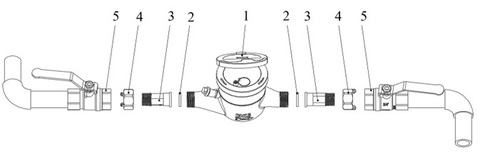

Sơ đồ lắp đặt đồng hồ nước

• Bước 1: Lồng chi tiết 3 vào chi tiết 4

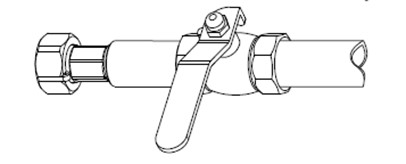

• Bước 2: Quấn băng tan vào phần ren chi tiết 3, sau đó bắt chi tiết 3 vào chi tiết 5

• Bước 3: Đặt chi tiết 2 (gioăng) vào trong lòng chi tiết 4

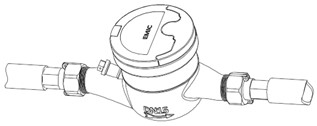

• Bước 4: Vặn xiết chặt chi tiết 4 vào phần ren trên thân đồng hồ nước ở vị trí cả đầu vào và đầu ra


5. Truyền Dữ Liệu Từ Xa 🌍 | Remote data transmission
