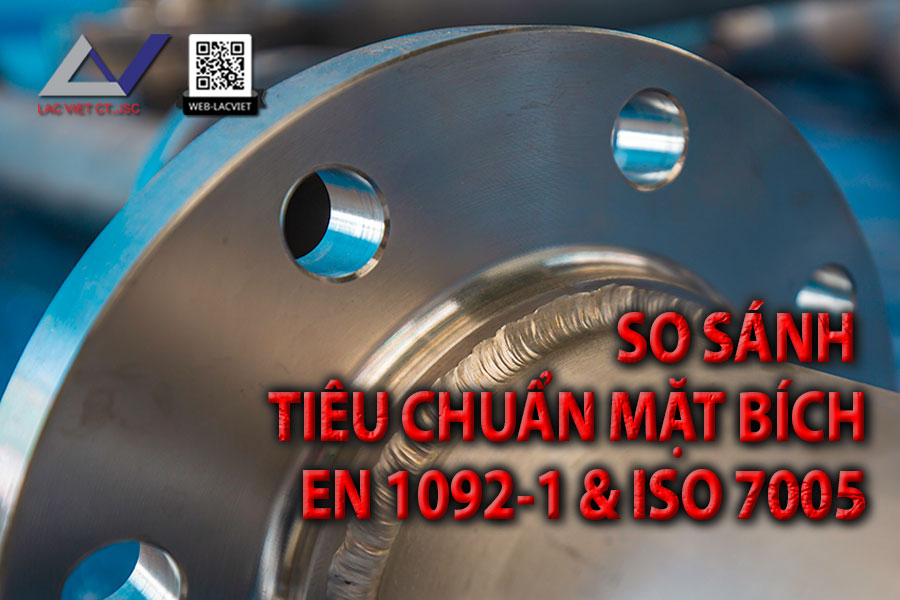

So sánh tiêu chuẩn mặt bích EN 1092-1 và ISO 7005
Tiêu chuẩn mặt bích EN 1092-1 và ISO 7005 là hai tiêu chuẩn quốc tế liên quan đến mặt bích sử dụng trong các ứng dụng kết nối đường ống và thiết bị trong các hệ thống cấp nước, xử lý nước thải, năng lượng và nhiều ngành công nghiệp khác. Dưới đây là một số điểm so sánh giữa chúng:
1. Nguyên tắc thiết kế
- EN 1092-1: Được phát triển bởi CEN (European Committee for Standardization), tiêu chuẩn này áp dụng cho các mặt bích châu Âu.
- ISO 7005: Được phát triển bởi ISO (International Organization for Standardization), tiêu chuẩn này là một tiêu chuẩn quốc tế, không giới hạn trong phạm vi châu Âu.
2. Kích thước và tiêu chuẩn
- EN 1092-1: Định rõ các yêu cầu kích thước, trọng lượng, và kích thước lỗ bích cho các mặt bích được sản xuất theo tiêu chuẩn châu Âu.
- ISO 7005: Là một tiêu chuẩn quốc tế cho mặt bích và cũng đặt ra các yêu cầu kích thước tương tự, nhưng không hạn chế trong phạm vi châu Âu.
3. Ứng dụng
- Cả hai tiêu chuẩn đều sử dụng trong các ứng dụng công nghiệp để kết nối đường ống và thiết bị trong các hệ thống cấp nước, xử lý nước thải, năng lượng, hóa chất và nhiều ngành khác. Chúng được sử dụng rộng rãi trong ngành công nghiệp và xây dựng.
4. Tương thích
- Mặt bích theo tiêu chuẩn EN 1092-1 và ISO 7005 hoàn toàn có thể tương thích với nhau trong nhiều trường hợp, vì cả hai đều tuân theo các yêu cầu về kích thước và áp lực tương tự.
- Lựa chọn giữa EN 1092-1 và ISO 7005 thường phụ thuộc vào yêu cầu của dự án cụ thể. Đặc biệt tham khảo với chuyên gia hoặc tổ chức chịu trách nhiệm quản lý tiêu chuẩn kỹ thuật trong lĩnh vực cấp nước tại quốc gia sử dụng.
5. Đồng hồ đo lưu lượng điện từ Waterflux 3070 sử dụng tiêu chuẩn nào và vì sao?
- Mặt bích và kích thước của Đồng hồ đo lưu lượng điện từ Waterflux 3070 Krohne đạt chứng nhận Tiêu chuẩn EN 1092-1 của Châu âu (Cuốn Technical Datasheet Waterflux 3070 V3, Trang 15, 30).
- Standard DN25 ... DN200 là PN16 ; DN250 ... DN600 là PN10.
- Lý do là vì Đồng hồ đo lưu lượng điện từ Waterflux 3070 được sản xuất và kiểm tra tại Hà Lan thuộc liên minh Châu Âu.
6. Download tiêu chuẩn EN 1092-1
⚓Để biết thêm thông tin, vui lòng tải xuống Tiêu chuẩn mặt bích EN 1092-1
Tham khảo Tiêu chuẩn quốc gia TCVN 11700-1:2006 VỀ MẶT BÍCH ỐNG
- TCVN 11700-1:2016: MẶT BÍCH ỐNG - PHẦN 1: MẶT BÍCH THÉP DÙNG TRONG HỆ THỐNG ĐƯỜNG ỐNG CÔNG NGHIỆP VÀ THÔNG DỤNG
- TCVN 11700-1:2016 hoàn toàn tương đương ISO 7005-1:2011
- TCVN 11700-1:2016 viện dẫn tiêu chuẩn EN 1092-1 (Châu âu), Flanges and their joints - Circular flanges for pipes, valves, fittings and accessories - PN designated - Part 1: Steel flanges. (Mặt bích và các mối nối bích - Mặt bích tròn dùng cho các ống, van, phụ tùng đường ống và phụ kiện - Ký hiệu PN - Phần 1: Mặt bích thép).
- TCVN 11700-1:2016 viện dẫn tiêu chuẩn ANSI/ASME B16.5 (Hoa kỳ), Pipe Flanges and Flanged Fittings - NPS 1/2 through NPS 24 Metric/Inch Standard. (Mặt bích của ống và phụ tùng đường ống có mặt bích - Ren tiêu chuẩn hệ mét/inch NPS 1/2 đến NPS 24).
- TCVN 11700-1:2016 viện dẫn tiêu chuẩn ANSI/ASME B16.47 (Hoa kỳ), Large Diameter Steel Flanges - NPS 26 Through NPS 60 Metric/Inch Standard. (Mặt bích thép có đường kính lớn - Ren tiêu chuẩn hệ mét/inch NPS 26 đến NPS 60).
