Nguồn: Bavitech

Giảm thất thoát bằng van điều áp & bộ điều khiển NB-IoT

I. Cấu tạo và Nguyên lý hoạt động của van giảm áp PRV

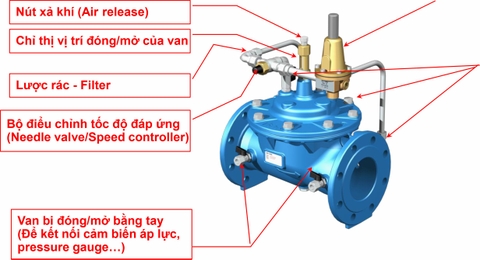

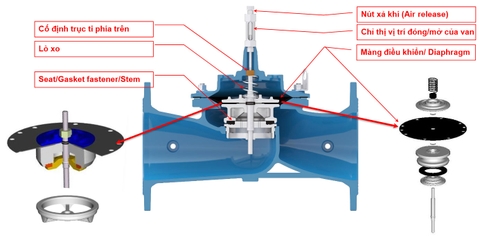

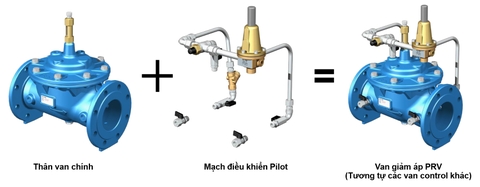

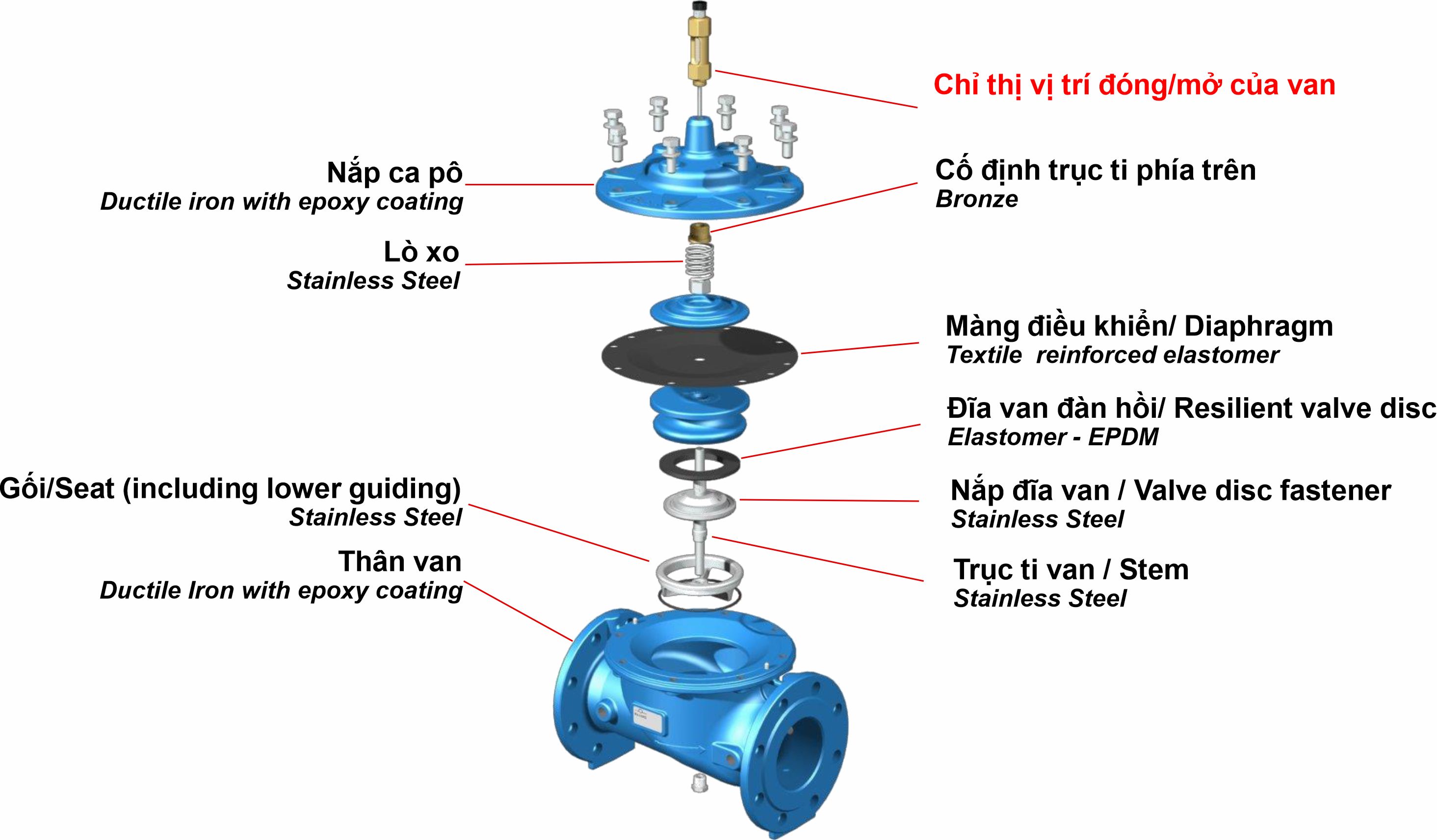

1. Cấu tạo van giảm áp PRV

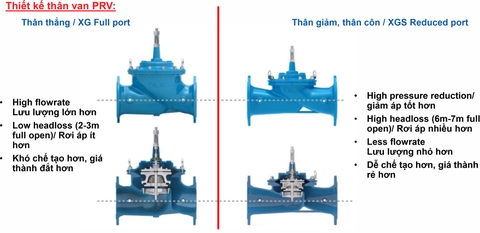

2. Thiết kế thân van giảm áp PRV

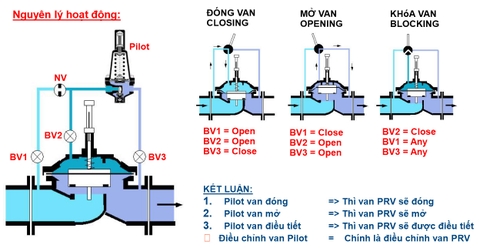

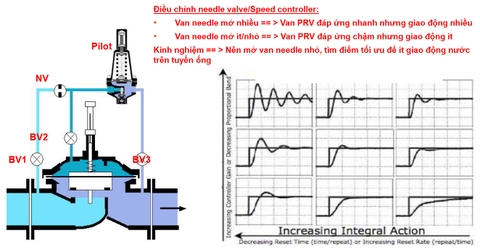

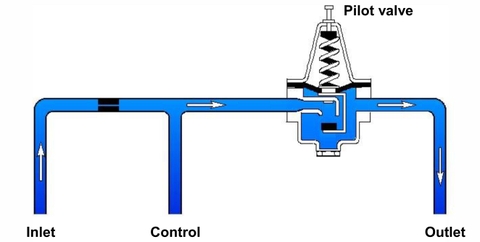

3. Nguyên lý hoạt động van giảm áp PRV

4. Hoạt động - Ứng dụng của van giảm áp PRV

5. Video clip mô phỏng hoạt động của van PRV

II. Điều áp nâng cao bằng bộ điều khiển NB-IoT

Giúp giảm tỷ lệ thất thoát nước (Advance pressure management)

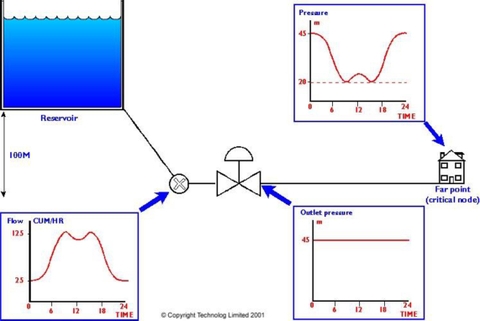

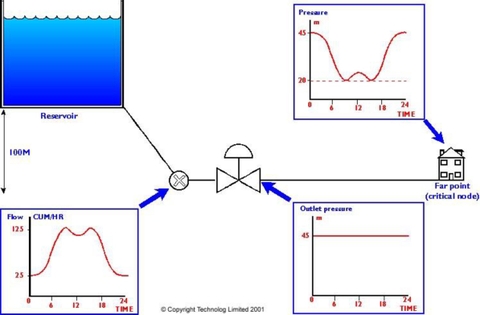

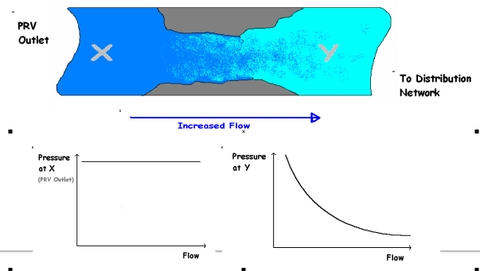

1. Tại sao cuối nguồn bị rơi áp khi cao điểm?

• Đường ống cũ, sử dụng lâu năm nên bên trong đóng cặn → tiết diện giảm + ma sát
• Khi cao điểm, nhu cầu sử dụng nước tăng đột biến

Đường ống củ, lâu năm bám cặn bên trong:

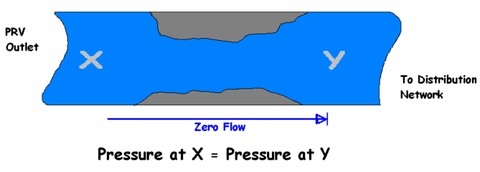

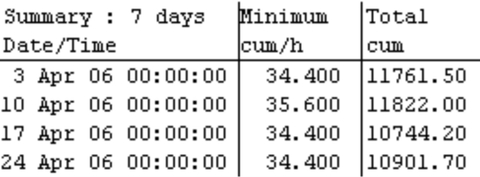

2. Tại sao cần điều áp nâng cao?

Nguyên nhân của rò rỉ, xì bể, thất thoát nước:

• Áp lực cao và giao động đột biến bất thường
• Chất lượng của mạng lưới bị yếu kém và tình trạng giao động áp lực (cao điểm vs thấp điểm) liên tục trong thời gian dài

Phương án để giảm rò rỉ, xì bể và thất thoát nước:

• Hiểu rõ về mạng lưới của mình trước khi dùng các thiết bị chuyên dụng
• Trang bị hệ thống giám sát mạng lưới toàn diện
• Điều tiết và duy trì một mức áp lực thấp vừa đủ và ổn định

3. Điều áp nâng cao bằng bộ điều khiển NB-IoT

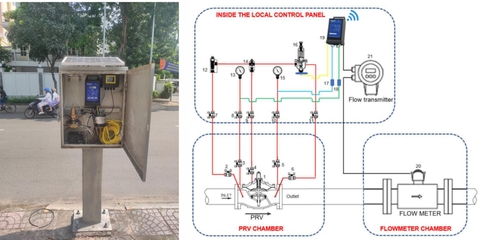

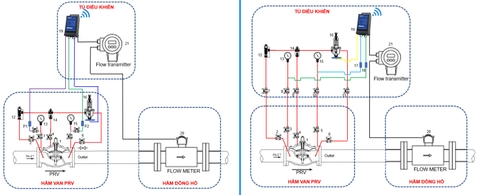

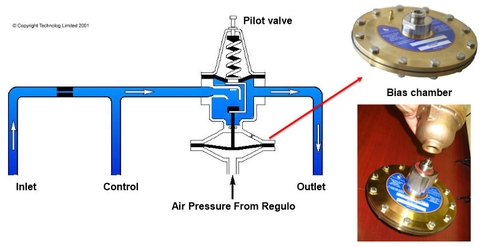

4. Kết nối giữa bộ điều khiển với van PRV như thế nào?

5. Hiệu quả của việc điều áp nâng cao bằng bộ điều khiển NB-IoT

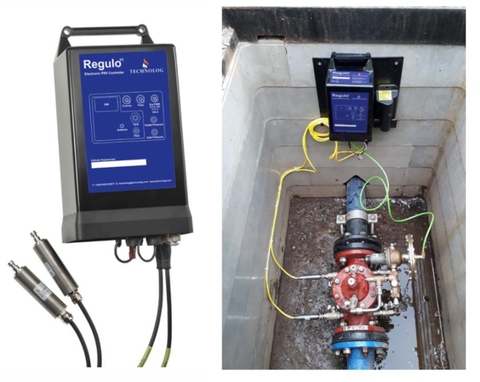

6. Đặc tính kỹ thuật của bộ điều khiển NB-IoT: REGULO

• Hoạt động bằng PIN và có cấp bảo vệ IP68 có thể lắp dưới hố ga ngập nước
• Hỗ trợ truyền thông qua mạng: 3G, NB-IoT and LTE Cat M1 networks
• Truyền thông 2 chiều: Tự động truyền dữ liệu về máy chủ & có thể điều khiển từ xa trên phần mềm
• Hỗ trợ chế độ truyền online “Always-On”
• Dễ dàng tháo lắp và kết nối nhanh chóng với van PRV (không cần tháo mở PRV hay Pilot)
• Fully fail safe : Kể cả khi hết pin hoặc cắt mất đường điều khiển.
• Thu thập nhiều dữ liệu: Áp lực, Lưu lượng, Pin, Nhiệt độ môi trường, thông số vận hành, cảnh báo …
• Nhiều chế độ điều khiển: (1) Áp lực cố định, (2) Điều áp theo thời gian – daily or weekly, (3) Điều khiển theo lưu lượng và (4) Điều khiển theo áp cuối nguồn – Closed loop control.

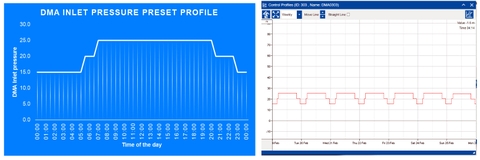

a. Chế độ điều khiển: Biểu đồ áp lực theo thời gian (hàng ngày hoặc hàng tuần)

• Trong chế độ này, áp lực ngõ ra của van PRV sẽ được điều khiển theo thời gian trong ngày hoặc trong tuần theo đồ thị cài đặt trước. Phương pháp này thường được sử dụng để giảm áp lực trong thời gian thấp điểm vào ban đêm để giảm tỷ lệ thất thoát hoặc theo thời gian lấy nước vào bể chứa…

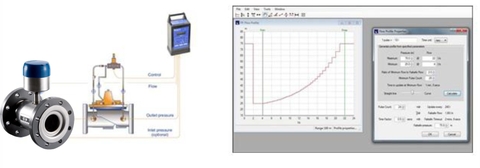

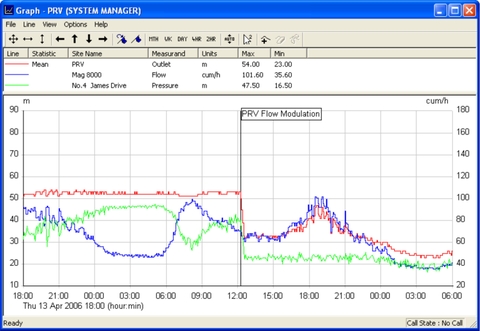

b. Chế độ điều khiển theo lưu lượng: FLOW MODULATION control mode

• Trong chế độ này áp lực ngõ ra của van PRV sẽ được tự động điều khiển theo nhu cầu sử dụng nước (theo lưu lượng). Phương pháp này thường được sử dụng để bù đắp ảnh hưởng của tổn thất trong mạng lưới phân phối, hoặc giúp cân bằng áp lực khi có nhiều nguồn cấp hoặc do nhu cầu sử dụng nước thay đổi theo mùa.

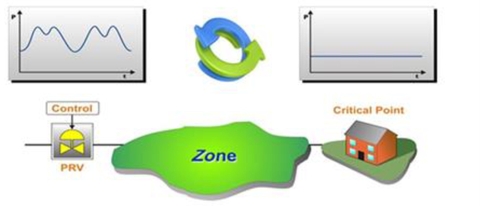

c. Chế độ điều khiển theo áp lực cuối nguồn: CLOSED LOOP control mode

• Chế độ này, van PRV sẽ được điều khiển để duy trì áp lực cuối nguồn từ 1 bộ Cello gởi về bộ điều khiển Regulo.
• Cần phải có một (hoặc nhiều) bộ Cello 4s ở cuối nguồn để giám sát và gởi áp lực về

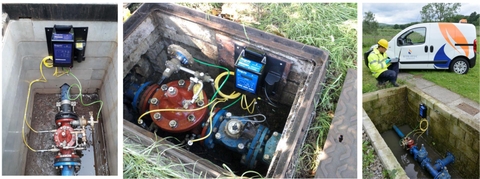

III. Ứng dụng & Phương án lắp đặt van PRV tiêu biểu

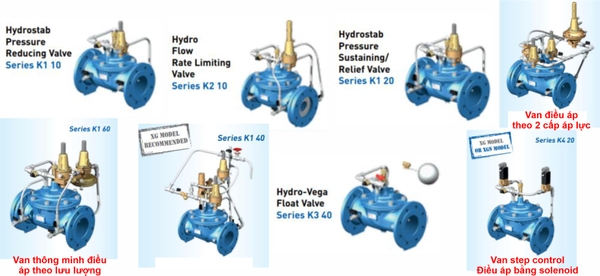

BAYARD thiết kế nhiều loại van điều khiển cho mọi ứng dụng trên mạng lưới

Thiết kế hầm dòng vào DMA (Tiêu biểu)

Thiết kế hầm dòng vào DMA (Tiêu biểu): Sawaco

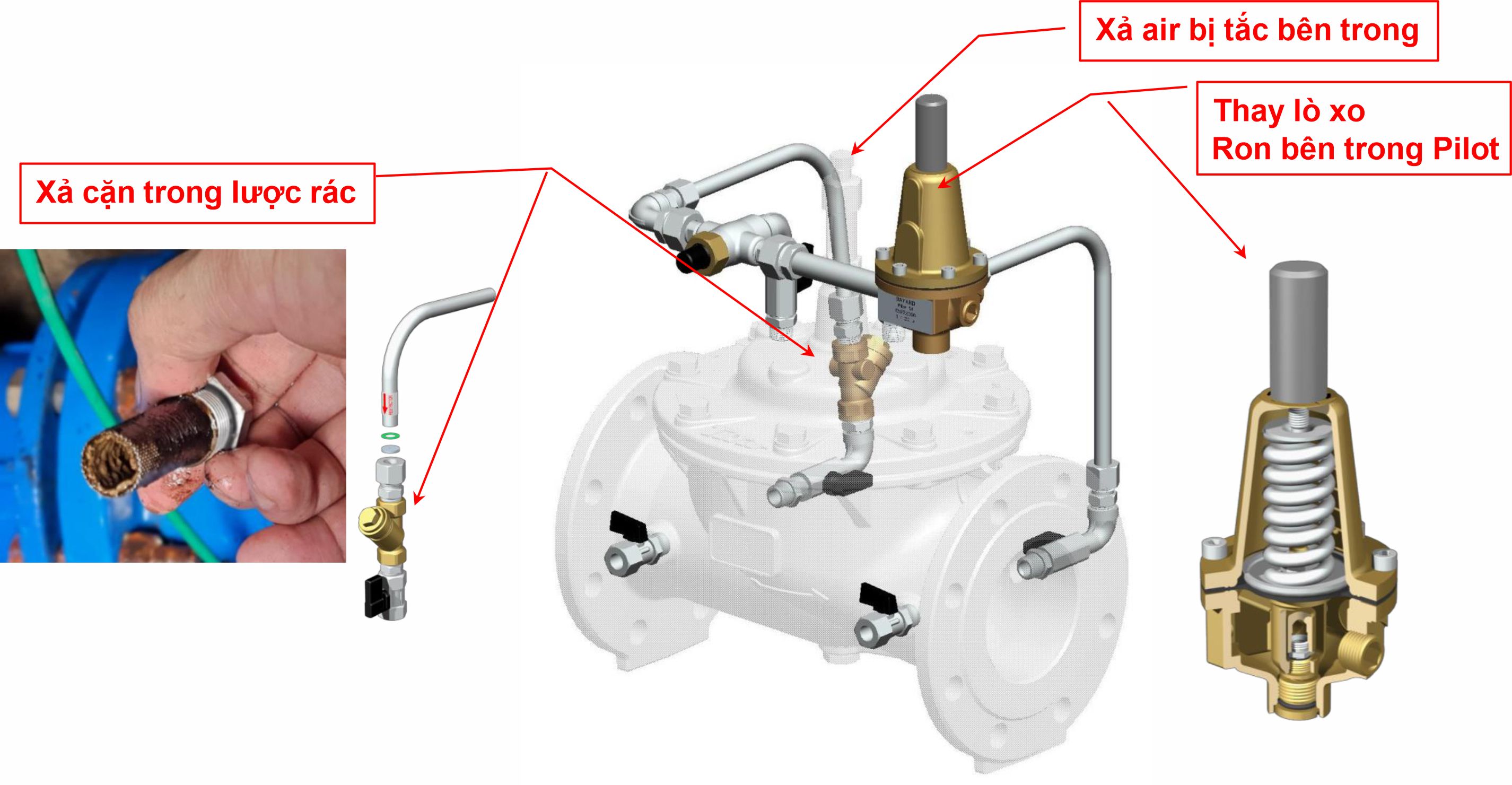

IV. Bảo trì và Bảo dưỡng van PRV

Bảo trì nhẹ:

• Thực hiện khi van ko điều khiển được
• Hoặc theo định kỳ (Tùy chất lượng nước)

V. Dự án tiêu biểu (điều áp và giảm thất thoát)

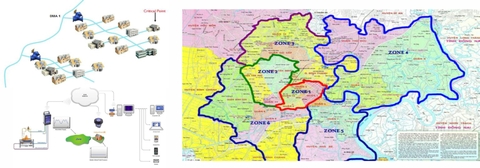

1. Sawaco: Dự án giảm thất thoát nước Vùng 1 & Vùng 2

Dự án giảm thất thoát nước vùng 1 & 2 (World Bank):

• Zone 1 gồm 120 DMAs & Zone 2 Gồm 125 DMAs
• Mỗi DMA gồm: PRV & Bộ điều khiển Modulo/REGULO và bộ datalogger tại điểm bất lợi
• Dịch vụ kỹ thuật: Phần mềm, công cụ tính toán sản lượng, thất thoát và dịch vụ kỹ thuật ngoài hiện trường…

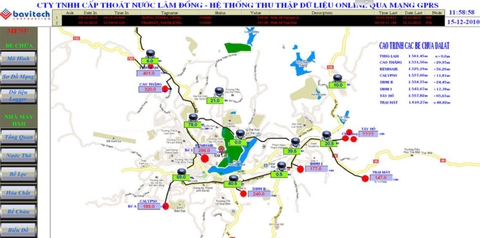

2. Lâm Đồng: Hệ thống SCADA mạng lưới cấp nước TP. Đà Lạt

Hệ thống SCADA mạng lưới cấp nước TP. Đà Lạt (Work Bank)

• Giám sát & điều khiển: 15 bể chứa (trên núi)
• 22 DMAs : Van PRV và bộ điều khiển Regulo
• 70 Đồng hồ điện từ
• 90 Data logger Cello
• 15 trạm quan trắc chất lượng nước.
• Hệ thống phần mềm SCADA giám sát mạng lưới, giảm thất thoát
• Cải tạo hệ thống SCADA nhà máy nước Hồ Xuân Hương

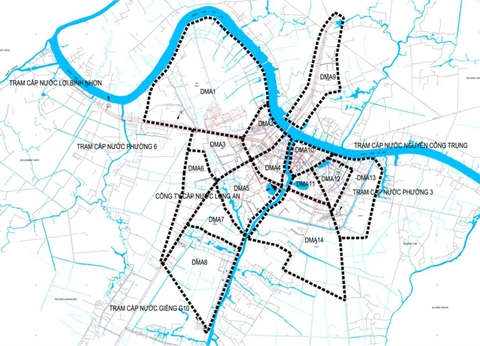

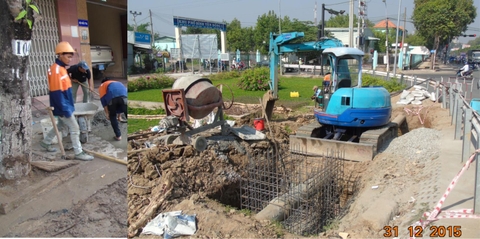

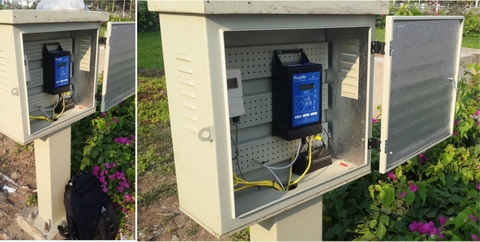

3. Long An: Dự án giảm thất thoát nước TP. Tân An

Giảm thất thoát nước thành phố Tân An

• Bavitech là nhà thầu EPC: Thiết kế + Cung cấp thiết bị + Thi công
• Bao gồm 14 DMAs
• Dò tìm điểm bể & sửa chữa
• Nâng cấp các tuyến ống và hẻm mục nát ▪Điều khiển DMA, tối ưu hóa, giảm thất thoát ▪Hệ thống SCADA VIWATER
• Thu hồi lượng nước 6,900 m3/ngày (giảm từ 40% xuống 21%).

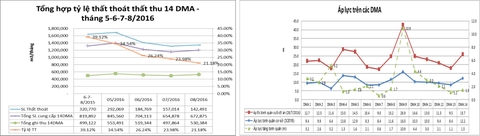

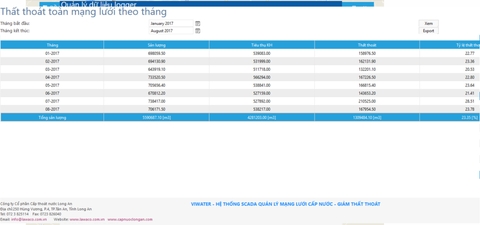

Kết quả của dự án

• Thu hồi được 6,900 m3/ngày đêm
• Giảm tỷ lệ thất thoát từ 39.12% xuống còn 21.18%
• Áp lực bình quân trên mạng lưới tăng từ 1.74m – 2.93m
• Số khách hàng đấu nối mới 3,619 khách hàng.

4. Ninh Bình: Hệ thống SCADA mạng lưới cấp nước TP. Ninh Bình

Hệ thống SCADA mạng lưới cấp nước TP. Ninh Bình

• Giám sát & điều khiển áp lực + Lưu lượng
• 11 DMAs: Van PRV và bộ điều khiển Regulo
• Gần 70 Data logger Cello
• Hệ thống phần mềm SCADA Viwater

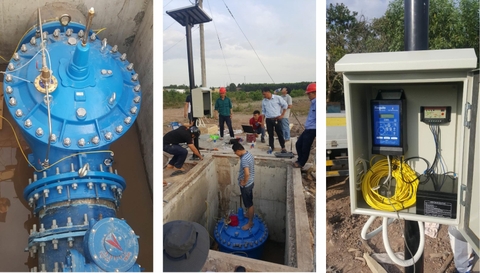

4. Đồng Nai: Công ty CP Cấp nước Hồ Cầu Mới

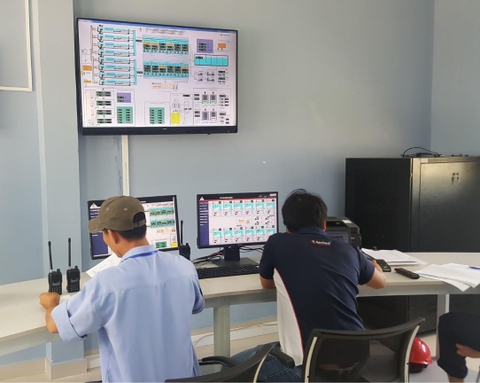

Trung tâm điều khiển tại Công ty CP Cấp nước Hồ Cầu Mới

5. PPWSA Phnom Penh Water : Giảm thất thoát nước TP. Phnom Penh

• Cung cấp: Valves, electromagnetics flowmeter, data logger Regulo controller and software
• AFD Funding project
• Advance pressure management & Water loss reduction
• ​​​​Water loss reduction, in Phnom Penh city
