Hướng dẫn dùng datasheet WATERFLUX 3070 tương tác: tra thông số, chọn DN và lập bảng đáp ứng kỹ thuật
Datasheet WATERFLUX 3070 tương tác là gì? Datasheet WATERFLUX 3070 tương tác là công cụ tra cứu song ngữ Việt–Anh do Lạc Việt chuyển thể từ tài liệu KROHNE TD R03. Người dùng có thể xem thông số theo DN, chọn cỡ theo lưu lượng Q1–Q4 và xuất bảng đáp ứng kỹ thuật có trích dẫn trang nguồn.
Tra datasheet WATERFLUX 3070 để chọn cỡ đồng hồ hoặc chuẩn bị hồ sơ thầu thường cần đối chiếu nhiều bảng: lưu lượng Q1–Q4, áp suất, kích thước và cấu hình ngõ ra. Lạc Việt chuyển tài liệu KROHNE TD R03 thành trang tra cứu tương tác song ngữ Việt–Anh, giúp kỹ sư tìm thông số theo DN, chọn cỡ theo lưu lượng và xuất bảng đáp ứng kỹ thuật có dẫn trang nguồn. Bài viết hướng dẫn từng bước sử dụng công cụ, cách đọc kết quả và những điểm cần xác nhận trước khi đưa cấu hình vào hồ sơ chính thức.
I. Vì sao Lạc Việt chuyển datasheet WATERFLUX 3070 sang dạng tương tác
Datasheet gốc của KROHNE WATERFLUX 3070 (TD R03) dài 52 trang tiếng Anh. Để trả lời một câu hỏi đơn giản như "DN150 có Q3 bao nhiêu?" hay "DN300 chịu áp bao nhiêu bar?", kỹ sư thường phải lật qua nhiều bảng và đối chiếu từng trang.
Lạc Việt đã chuyển toàn bộ tài liệu này thành datasheet WATERFLUX 3070 tương tác trên website. Trang này tra cứu song ngữ Việt – Anh, có công cụ chọn DN, lập bảng đáp ứng hồ sơ thầu và bộ câu hỏi thường gặp. Mọi thông số đều ghi số trang TD R03 để anh/chị tự kiểm chứng.
Hình ảnh: Datasheet WATERFLUX 3070 tương tác song ngữ trên website Lạc Việt
II. Trang datasheet có gì?
1. Năm khu vực chức năng
- Tra cứu: toàn bộ nội dung TD R03, có mục lục, tìm kiếm và bảng tra theo DN
- Chọn DN: nhập lưu lượng, trang gợi ý cỡ đồng hồ theo dải Q1–Q4 được chứng nhận
- Ứng dụng: 4 bài toán thực tế kèm sơ đồ hệ thống
- Hồ sơ thầu: tự lập bảng đáp ứng kỹ thuật, xuất file Word hoặc Excel
- Hỏi kỹ sư: 21 câu hỏi thường gặp, trả lời theo datasheet
2. Ai nên dùng
- Tư vấn thiết kế: tra nhanh Q3, kích thước lắp đặt, áp suất theo DN
- Nhà thầu, đơn vị dự thầu: lập bảng đáp ứng có trích nguồn trong vài phút
- Công ty cấp nước, đơn vị vận hành: kiểm tra tuổi thọ pin, cách lắp trong hố ngập, đọc dữ liệu từ xa
- Phòng mua hàng, chủ đầu tư: hiểu nhanh cấu hình và gửi yêu cầu báo giá đúng thông tin
III. Hướng dẫn tra cứu thông số theo DN
1. Tra một cỡ DN
- Mở tab Tra cứu, kéo xuống mục Tra cứu nhanh theo DN.
- Bấm chọn cỡ cần xem, từ DN25 đến DN600.
- Trang hiển thị ngay trên một màn hình:
- lưu lượng Q1/Q2/Q3/Q4 theo MID MI-001 và OIML R49 cấp 1, cấp 2
- áp suất làm việc tối đa, mặt bích, mô-men siết bu lông
- kích thước, khối lượng, sai số đo, tuổi thọ pin, vật liệu
Ví dụ, thông số DN150: Q3 630 m³/h theo MID MI-001, áp suất làm việc tối đa 16 bar, chiều dài lắp đặt 300 mm.

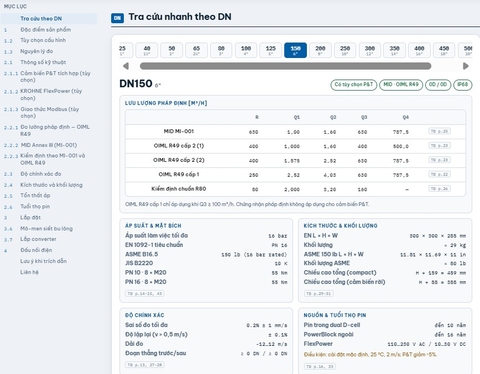

Hình ảnh 2: Bảng tra thông số WATERFLUX 3070 DN150: Q3, áp suất, kích thước". Nguồn: chụp màn hình mục Tra cứu nhanh theo DN
2. Gửi thông số cho đồng nghiệp hoặc khách hàng
- Nút Sao chép tóm tắt tạo sẵn đoạn thông số chính, dán thẳng vào Zalo hoặc email.
- Mỗi DN có mã QR riêng: quét bằng điện thoại là mở đúng cỡ đó. Phù hợp để in lên catalogue hoặc chèn vào hồ sơ.
- Link có thể kèm cỡ DN, ví dụ
…/datasheet-waterflux3070#dn300, để người nhận mở thẳng DN300.
3. Tìm kiếm nhanh mọi thông số
- Gõ từ khóa vào ô tìm kiếm, không cần gõ dấu: "ip68", "modbus", "ap suat", "pin"…
- Trên máy tính, nhấn phím
/để đưa con trỏ vào ô tìm kiếm. - Bấm vào kết quả, trang tự cuộn tới đúng mục và đánh dấu đoạn đó.
- Nút VI / EN chuyển ngôn ngữ toàn trang, tiện khi làm việc với tư vấn hoặc EPC nước ngoài.
IV. Hướng dẫn chọn DN theo lưu lượng
1. Ba bước chọn cỡ
- Mở tab Chọn DN.
- Nhập Qmin, Q trung bình, Qmax. Chọn đơn vị m³/h, l/s hoặc m³/ngày.
- Chọn chuẩn tham chiếu: MID MI-001, OIML R49 cấp 2 hoặc cấp 1.
Trang gợi ý cỡ phù hợp và vẽ vị trí lưu lượng của anh/chị trên dải Q1–Q4 của từng DN lân cận. Cỡ phù hợp nhất được gắn sao.
2. Cách đọc kết quả
- Phù hợp: Q1 ≤ Qmin và Qmax ≤ Q3
- Lưu ý vàng: Qmax rơi vào vùng Q3–Q4 (quá tải ngắn hạn), hoặc Qmin thấp hơn Q1
- Quá nhỏ: Qmax vượt Q4, cần tăng cỡ
Ví dụ một điểm DMA khu dân cư: Qmin 3, Q trung bình 45, Qmax 110 m³/h. Theo MID MI-001, trang gợi ý DN80 (Q1 0,25 m³/h; Q3 160 m³/h).

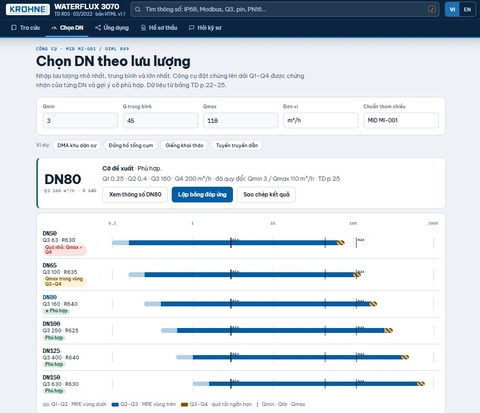

Hình ảnh: biểu đồ chọn DN
💡 Trước khi chốt, nên kiểm tra thêm tổn thất áp (mục 2.5) và áp suất làm việc của DN đó. DN250 trở lên tối đa 10 bar.
V. Hướng dẫn lập bảng đáp ứng hồ sơ thầu
1. Chọn cấu hình
- Mở tab Hồ sơ thầu.
- Chọn DN, chuẩn và dải Q, phiên bản C/F, chiều dài cáp, nguồn, ngõ ra, mặt bích, P&T, vị trí lắp.
- Bảng đáp ứng khoảng 25 hạng mục được lập ngay. Mỗi dòng ghi trang TD R03 làm căn cứ.
Mặc định là cấu hình phổ biến tại Việt Nam: WATERFLUX 3070 F (bản rời), pin trong, cáp cảm biến 25 m, không có cảm biến P&T. Từ tab Chọn DN, bấm "Lập bảng đáp ứng" sẽ mang luôn DN vừa chọn sang.
2. Xuất và sử dụng
- Tải file Word (.doc): mở bằng Word, chỉnh và chèn vào hồ sơ
- Tải .csv: mở bằng Excel
- Sao chép bảng: dán trực tiếp vào tài liệu đang soạn
- Bảng xuất theo ngôn ngữ đang chọn, nên có thể xuất bản tiếng Anh cho hồ sơ quốc tế

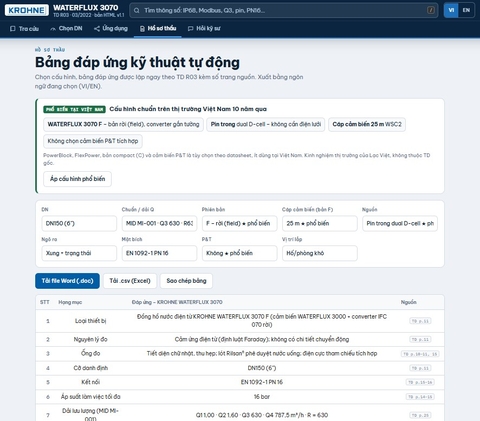

Hình Ảnh: bảng đáp ứng kỹ thuật.
3. Mục "Cần xác nhận trước khi nộp"
Dưới bảng là danh sách điểm cần kiểm tra, tự sinh theo cấu hình đã chọn. Ví dụ:
- DN250–600 chỉ ghi 10 bar, kể cả khi khoan bích PN16
- Tuổi thọ pin phải ghi kèm điều kiện
- Chứng nhận pháp định không áp dụng cho cảm biến P&T
Đây là những lỗi hay gặp khi lập hồ sơ. Nên rà lại trước khi nộp.
VI. Ứng dụng thực tế và câu hỏi thường gặp
1. Bốn bài toán điển hình
Tab Ứng dụng trình bày 4 bài toán thường gặp, mỗi bài kèm sơ đồ đồng hồ → truyền thông → datalogger → máy chủ/SCADA:
- Đồng hồ tổng vùng DMA, giảm thất thoát nước
- Đồng hồ tổng nhà máy nước, đo giao nhận
- Giếng khai thác nước ngầm
- Hố đồng hồ hay ngập, hoặc chôn trực tiếp không xây hố
Mỗi bài toán có nút Áp cấu hình vào hồ sơ thầu và Chọn DN cho bài toán này.
2. Hỏi kỹ sư
Tab Hỏi kỹ sư gồm 21 câu hỏi chia 5 nhóm: tổng quan, chọn cấu hình, lắp đặt, vận hành – dữ liệu, chứng nhận – nguồn gốc. Một số câu khách hàng hỏi nhiều nhất:
- Lắp ngay sau co 90° có được không?
- Pin dùng được bao lâu?
- Có ngõ ra 4–20 mA không?
- Dùng cho nước thải được không?
VII. Lưu ý khi sử dụng tài liệu
- Nội dung chuyển thể từ KROHNE Technical Datasheet WATERFLUX 3070 R03 (03/2022). Khi có khác biệt, bản tiếng Anh gốc có giá trị. Có thể tải datasheet gốc PDF để đối chiếu.
- Dòng phiên bản ở đầu và cuối trang cho biết anh/chị đang xem bản nào.
- Công cụ chọn DN và bảng đáp ứng dùng cho bước sơ bộ. Khi lập hồ sơ chính thức, cần xác nhận theo order code, nameplate và giấy chứng nhận hiện hành.
- Thông tin "phổ biến tại Việt Nam" là kinh nghiệm thị trường của Lạc Việt và được ghi nhãn riêng, không thuộc datasheet gốc.
- Muốn tìm hiểu thêm về sản phẩm, xem trang đồng hồ đo lưu lượng điện từ WATERFLUX 3070 dùng pin.
VIII. Cần cấu hình cho dự án cụ thể?
Gửi cho Lạc Việt các thông tin sau, kỹ sư sẽ đề xuất cấu hình WATERFLUX 3070 và hồ sơ kỹ thuật đi kèm:
- DN tuyến ống, lưu lượng min / trung bình / max
- Áp suất làm việc, vị trí lắp (hố khô, hố ngập, chôn ngầm)
- Yêu cầu đo giao nhận (MID/OIML), cách truyền dữ liệu (xung, Modbus, GPRS)
📞 Hotline/Zalo: 0918182587 – Hoàng Cường 📧 hoangcuong@lacvietco-jsc.com.vn 🔗 Mở datasheet WATERFLUX 3070 tương tác
