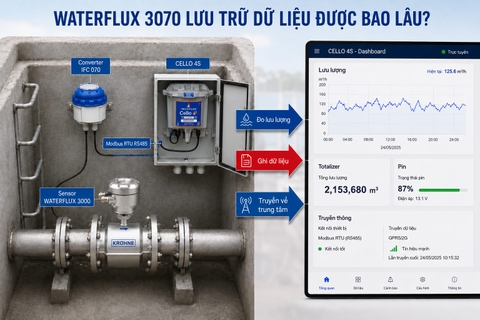

WATERFLUX 3070 lưu trữ dữ liệu được bao lâu?

WATERFLUX 3070 lưu trữ dữ liệu được bao lâu?

Trong nhiều hồ sơ thầu ngành nước, yêu cầu kỹ thuật thường ghi: “Logging ≥12 months”. Khi đánh giá tiêu chí này, người lập bảng đáp ứng dễ nhầm bộ nhớ totalizer của đồng hồ với bộ nhớ datalogger. Đây là hai chức năng hoàn toàn khác nhau.

WATERFLUX 3070 lưu giữ các bộ đếm tổng lưu lượng và dữ liệu cấu hình, nhưng không nên được mô tả như một datalogger nội bộ lưu lịch sử lưu lượng theo timestamp trong 12 tháng. Để đáp ứng yêu cầu historical data logging, cần bổ sung CELLO 4S Hybrid hoặc datalogger/RTU tương đương.

I. WATERFLUX 3070 thực sự lưu được những dữ liệu nào?

Đồng hồ điện từ KROHNE WATERFLUX 3070 được sử dụng cho các điểm đo nước sạch, mạng lưới phân phối, đồng hồ tổng khu vực và các vị trí khó bố trí nguồn điện. Thiết bị thực hiện phép đo lưu lượng, tính tổng sản lượng và cung cấp dữ liệu cho hệ thống bên ngoài.

Các nhóm dữ liệu chính được duy trì hoặc hiển thị trên WATERFLUX 3070 gồm:

1. Totalizer tổng lưu lượng.
2. Forward totalizer – bộ đếm lưu lượng thuận.
3. Reverse totalizer – bộ đếm lưu lượng nghịch.
4. Lưu lượng tức thời.
5. Chiều dòng chảy.
6. Cấu hình và đơn vị đo.
7. Tình trạng pin.
8. Trạng thái vận hành và thông tin chẩn đoán tùy cấu hình.

Giá trị totalizer không bị mất khi thay pin. Điều này giúp duy trì chỉ số tổng sản lượng đã đo, tránh việc bộ đếm trở về 0 sau quá trình bảo trì nguồn.

Tuy nhiên, totalizer chỉ phản ánh giá trị tích lũy tại thời điểm đọc. Totalizer không tự cho biết lưu lượng tại từng giờ, thời điểm xuất hiện đột biến hoặc diễn biến lưu lượng trong một khoảng thời gian.

Ví dụ, đồng hồ hiển thị tổng sản lượng là 150.000 m³. Con số này không cho biết:

1. Lưu lượng lúc 02:00 sáng là bao nhiêu.
2. Thời điểm lưu lượng tăng bất thường.
3. Lưu lượng đêm tối thiểu xuất hiện lúc nào.
4. Sự kiện mất tín hiệu kéo dài bao lâu.
5. Áp lực thay đổi trước hay sau khi lưu lượng tăng.

Muốn phân tích các thông tin trên, hệ thống phải ghi liên tục các mẫu dữ liệu và gắn timestamp cho từng bản ghi.

II. WATERFLUX 3070 có phải là datalogger không?

WATERFLUX 3070 không nên được đánh giá là một datalogger lịch sử độc lập.

Thiết bị có chức năng đo, tính tổng, hiển thị và cung cấp dữ liệu qua các đầu ra truyền thông. Tuy nhiên, không có cơ sở kỹ thuật để tuyên bố WATERFLUX 3070 tự lưu một chuỗi lịch sử lưu lượng theo timestamp trong 12 tháng.

Cần phân biệt rõ hai lớp chức năng:

• WATERFLUX 3070: đo lưu lượng, tính totalizer, hiển thị và cung cấp dữ liệu.
• Datalogger/RTU: đọc dữ liệu, gắn timestamp, lưu lịch sử và truyền về hệ thống trung tâm.

Vì vậy, không nên viết “WATERFLUX 3070 không lưu được dữ liệu”. Cách diễn đạt này không chính xác vì đồng hồ vẫn duy trì totalizer, cấu hình và trạng thái vận hành.

Cách diễn đạt đúng là:

WATERFLUX 3070 lưu và duy trì các bộ đếm totalizer. Thiết bị không phải bộ ghi dữ liệu lịch sử theo timestamp. Historical logging và truyền dữ liệu phải được thực hiện bởi datalogger, RTU hoặc gateway bên ngoài.

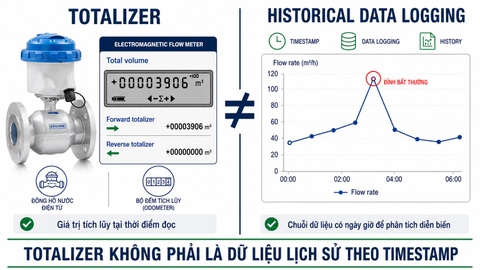

III. Totalizer và historical data logging khác nhau thế nào?

Ví dụ:

• Lúc 00:00, totalizer là 100.000 m³.
• Lúc 06:00, totalizer là 100.180 m³.

Từ hai chỉ số trên, có thể tính tổng lượng nước trong sáu giờ là 180 m³. Tuy nhiên, không thể biết lưu lượng trong sáu giờ đó ổn định hay đã từng tăng đột biến.

Nếu datalogger ghi dữ liệu theo chu kỳ 15 phút, hệ thống sẽ tạo 24 bản ghi trong sáu giờ. Khi đó, kỹ sư có thể dựng biểu đồ, xác định lưu lượng thấp nhất, phát hiện bất thường và so sánh với áp lực mạng lưới.

IV. “Logging ≥12 months” trong hồ sơ kỹ thuật có nghĩa gì?

Trong hồ sơ thầu, cụm từ Logging ≥12 months không chỉ có nghĩa là đồng hồ vẫn còn chỉ số sau 12 tháng.

Một yêu cầu historical logging đầy đủ thường bao gồm:

1. Ghi dữ liệu theo chu kỳ được thiết lập.
2. Gắn ngày và giờ cho từng bản ghi.
3. Lưu dữ liệu liên tục trong thời gian yêu cầu.
4. Không mất dữ liệu khi mạng truyền thông bị gián đoạn.
5. Có bộ nhớ đệm tại điểm đo.
6. Tự động truyền bù khi kết nối được phục hồi.
7. Có thể xuất dữ liệu về SCADA, SMS hoặc nền tảng quản lý.
8. Có cơ chế xử lý dữ liệu thiếu, trùng hoặc sai timestamp.
9. Có chính sách lưu trữ và backup trên server.

Khi kiểm tra bảng compliance, cần làm rõ dữ liệu được lưu ở đâu:

1. Trong flowmeter.
2. Trong datalogger tại hiện trường.
3. Trên server hoặc nền tảng cloud.
4. Đồng thời trong datalogger và server.

Việc không phân biệt các vị trí lưu trữ trên có thể dẫn đến chọn sai cấu hình hoặc cam kết một chức năng mà đồng hồ độc lập không thực hiện.

V. WATERFLUX 3070 đáp ứng tiêu chí Logging ≥12 months như thế nào?

1. Phương án WATERFLUX 3070 độc lập

Ở cấu hình độc lập, WATERFLUX 3070 có thể:

• Đo lưu lượng tức thời.
• Tính và duy trì totalizer.
• Đo lưu lượng thuận và nghịch.
• Hiển thị trạng thái pin.
• Xuất tín hiệu pulse.
• Cung cấp dữ liệu qua Modbus RTU RS485 ở cấu hình phù hợp.

Đánh giá: WATERFLUX 3070 độc lập không nên được xác nhận là đáp ứng historical data logging ≥12 tháng.

2. Phương án WATERFLUX 3070 kết hợp CELLO 4S Hybrid

Khi kết hợp với bộ ghi dữ liệu CELLO 4S Hybrid, chức năng của hệ thống được phân tách rõ ràng.

WATERFLUX 3070 thực hiện:

• Đo lưu lượng.
• Tính và duy trì totalizer.
• Cung cấp lưu lượng tức thời, totalizer và trạng thái thiết bị.
• Giao tiếp với thiết bị ngoài qua pulse hoặc Modbus RTU RS485.

CELLO 4S Hybrid thực hiện:

• Đọc dữ liệu từ đồng hồ qua Modbus RTU RS485.
• Ghi dữ liệu theo chu kỳ.
• Gắn timestamp cho bản ghi.
• Lưu dữ liệu lịch sử tại điểm đo.
• Truyền dữ liệu về hệ thống trung tâm.
• Lưu dữ liệu trong thời gian mất kết nối.
• Truyền bù khi mạng phục hồi nếu cấu hình và nền tảng hỗ trợ.
• Tích hợp SCADA, SMS hoặc hệ thống quản lý dữ liệu.

Đánh giá: Cấu hình WATERFLUX 3070 kết hợp CELLO 4S Hybrid có thể được thiết kế để đáp ứng yêu cầu logging ≥12 tháng. Tuy nhiên, dung lượng thực tế phải được xác nhận theo số tag, chu kỳ ghi, định dạng bản ghi và cơ chế lưu trữ. Không được tự suy đoán số ngày hoặc dung lượng bộ nhớ khi chưa có datasheet và cấu hình được phê duyệt.

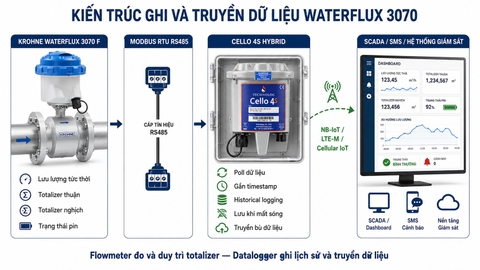

Để hình dung đầy đủ kiến trúc điểm đo, có thể tham khảo sơ đồ WATERFLUX 3070F kết nối CELLO 4S Hybrid.

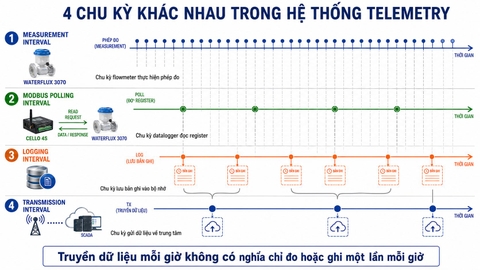

VI. Phân biệt bốn chu kỳ trong hệ thống đo và telemetry

Một lỗi phổ biến khi lập cấu hình là sử dụng chung từ “chu kỳ” cho bốn khái niệm khác nhau.

Ví dụ, datalogger có thể đọc và ghi dữ liệu nhiều lần trong một giờ nhưng chỉ truyền một gói tổng hợp về server theo chu kỳ dài hơn. Cách tổ chức này giúp cân bằng giữa độ phân giải dữ liệu, mức tiêu thụ năng lượng và lưu lượng truyền thông.

Vì vậy, “truyền dữ liệu mỗi giờ” không đồng nghĩa hệ thống chỉ đo hoặc chỉ ghi một lần mỗi giờ.

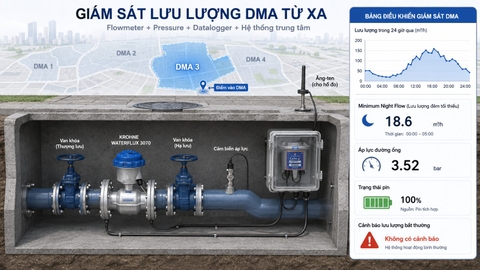

VII. Cấu hình đề xuất cho DMA và mạng lưới cấp nước

Một cấu hình tham khảo cho điểm đo DMA có thể gồm:

1. KROHNE WATERFLUX 3070 F.
2. Tùy chọn Modbus RTU RS485 low-power phù hợp.
3. CELLO 4S Hybrid.
4. Nguồn pin độc lập hoặc cấu hình nguồn theo thiết kế.
5. Cấp bảo vệ phù hợp với môi trường hố đồng hồ.
6. Antenna lựa chọn theo vị trí lắp và vùng phủ sóng.
7. NB-IoT, LTE-M hoặc công nghệ truyền thông phù hợp.
8. Nền tảng SCADA, SMS hoặc hệ thống quản lý dữ liệu trung tâm.

Cấu hình này phù hợp với các điểm đo phục vụ giải pháp DMA, nơi dữ liệu lưu lượng cần được theo dõi liên tục và kết hợp với dữ liệu áp lực.

Hệ thống có thể hỗ trợ:

1. Theo dõi lưu lượng đầu vào DMA.
2. Phân tích minimum night flow.
3. So sánh lưu lượng ngày và đêm.
4. Phát hiện thay đổi bất thường.
5. Giám sát trạng thái pin.
6. Kết hợp dữ liệu lưu lượng và áp lực.
7. Hỗ trợ quản lý thất thoát nước NRW.
8. Giảm số lần phải đến hiện trường đọc chỉ số.

Giá trị của hệ thống không chỉ nằm ở việc đưa chỉ số đồng hồ lên mạng. Mục tiêu chính là tạo được chuỗi dữ liệu liên tục, có timestamp, có khả năng lưu bù và đủ độ phân giải để phân tích vận hành.

VIII. Bốn thông số phải xác nhận trước khi cam kết lưu dữ liệu 12 tháng

1. Số lượng tag cần ghi

Một hệ thống chỉ ghi totalizer sẽ sử dụng ít bộ nhớ hơn hệ thống đồng thời ghi:

• Flow rate.
• Forward totalizer.
• Reverse totalizer.
• Battery status.
• Pressure.
• Temperature.
• Diagnostic code.
• Trạng thái truyền thông.

Cần lập danh sách tag chính thức trước khi tính dung lượng lưu trữ.

2. Chu kỳ ghi dữ liệu

Chu kỳ ghi càng ngắn thì số lượng bản ghi càng lớn. Không nên cam kết “lưu 12 tháng” nếu chưa xác định dữ liệu được ghi mỗi phút, 5 phút, 15 phút hay mỗi giờ.

3. Chu kỳ truyền dữ liệu

Logging interval và transmission interval có thể khác nhau. Chu kỳ truyền ảnh hưởng trực tiếp đến mức tiêu thụ năng lượng, độ trễ cảnh báo và lượng dữ liệu phải lưu bù khi mất mạng.

4. Dung lượng bộ nhớ và cơ chế lưu bù

Trước khi xác nhận compliance, cần kiểm tra:

• Tổng dung lượng bộ nhớ.
• Số bản ghi tối đa.
• Cơ chế ghi đè khi bộ nhớ đầy.
• Thời gian lưu theo cấu hình tag thực tế.
• Khả năng lưu dữ liệu khi mất sóng.
• Cơ chế truyền bù sau khi mạng phục hồi.
• Cách xử lý bản ghi lỗi, thiếu hoặc trùng.

Ngoài ra, hồ sơ dự án nên làm rõ thời gian giữ dữ liệu trên server, độ phân giải dữ liệu, chính sách backup, quyền truy cập, bảo mật và giao thức tích hợp SCADA.

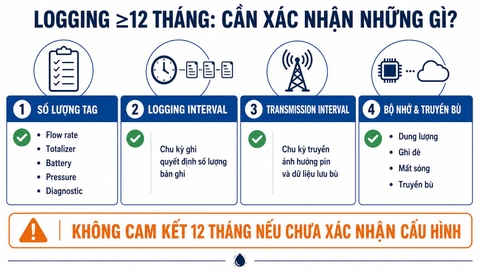

Hình ảnh: Các thông số cần xác nhận trước khi cam kết logging 12 tháng

IX. Cách ghi trong bảng đáp ứng kỹ thuật

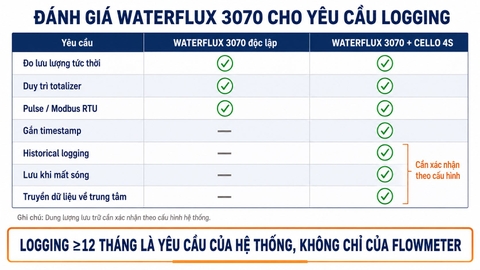

Hình ảnh: Đánh giá compliance WATERFLUX 3070 cho yêu cầu logging 12 tháng

X. Những cách diễn đạt dễ gây hiểu nhầm

1. “WATERFLUX 3070 lưu dữ liệu 10 năm”

Câu này không làm rõ đang nói về totalizer, tuổi thọ pin hay historical data. Nếu không có tài liệu xác nhận dung lượng lịch sử, không nên sử dụng.

2. “Tuổi thọ pin 10 năm nghĩa là lưu dữ liệu 10 năm”

Tuổi thọ pin mô tả thời gian nguồn có thể vận hành trong các điều kiện xác định. Thông số này không cho biết số bản ghi, dung lượng bộ nhớ hoặc logging interval.

3. “Có Modbus nên đồng hồ tự động có datalogger”

Modbus là giao thức trao đổi dữ liệu. Nó cho phép thiết bị ngoài đọc register, nhưng không tự tạo timestamp, database hoặc lịch sử lưu trữ.

4. “Totalizer là dữ liệu lịch sử”

Totalizer phản ánh lượng tích lũy tại thời điểm đọc. Một giá trị totalizer đơn lẻ không thể hiện đường diễn biến lưu lượng.

5. “WATERFLUX 3070 không lưu được dữ liệu”

Câu này cũng không chính xác. Đồng hồ duy trì totalizer và dữ liệu cấu hình. Chức năng còn thiếu là bộ ghi chuỗi dữ liệu lịch sử theo timestamp.

XI. Khi nào cần dùng CELLO 4S Hybrid?

CELLO 4S Hybrid nên được xem xét khi điểm đo có một hoặc nhiều yêu cầu sau:

1. Điểm vào DMA.
2. Đồng hồ tổng khu vực.
3. Điểm đo xa, khó kéo nguồn và cáp tín hiệu.
4. Hố đồng hồ không có điện.
5. Cần theo dõi lưu lượng đêm.
6. Cần dữ liệu phục vụ phân tích NRW.
7. Cần giám sát đồng thời lưu lượng và áp lực.
8. Cần dữ liệu có timestamp.
9. Cần lưu dữ liệu khi mất sóng và truyền bù.
10. Cần kết nối SCADA hoặc hệ thống giám sát trung tâm.
11. Cần cảnh báo bất thường mà không chờ nhân viên đọc số thủ công.

Với những ứng dụng trên, WATERFLUX 3070 nên được xem là thiết bị đo tại hiện trường, còn CELLO 4S Hybrid là lớp thu thập, lưu trữ và truyền dữ liệu.

XII. Kết luận: WATERFLUX 3070 lưu trữ dữ liệu được bao lâu?

Câu trả lời chính xác không nên được diễn đạt bằng một con số ngày hoặc tháng duy nhất.

WATERFLUX 3070 lưu và duy trì totalizer tổng, totalizer thuận, totalizer nghịch, cấu hình và trạng thái vận hành. Totalizer không bị mất khi thay pin. Đồng hồ có thể cung cấp dữ liệu qua pulse và Modbus RTU RS485 ở cấu hình phù hợp.

Tuy nhiên, WATERFLUX 3070 không nên được mô tả như một datalogger nội bộ lưu lịch sử lưu lượng theo timestamp trong 12 tháng.

Khi hồ sơ yêu cầu Logging ≥12 months, cấu hình phù hợp là:

Dung lượng lưu trữ cuối cùng phải được xác nhận theo số tag, logging interval, transmission interval, cơ chế lưu bù và thời gian giữ dữ liệu trên server.

XIII. Câu hỏi thường gặp

1. WATERFLUX 3070 lưu dữ liệu được bao lâu?

Thiết bị duy trì totalizer và dữ liệu cấu hình trong quá trình vận hành. Không nên tuyên bố WATERFLUX 3070 tự lưu chuỗi dữ liệu lịch sử theo timestamp trong một số tháng cụ thể nếu tài liệu KROHNE không công bố.

2. WATERFLUX 3070 có bộ nhớ trong không?

Có bộ nhớ phục vụ duy trì totalizer, cấu hình và trạng thái thiết bị. Bộ nhớ này không nên được đánh đồng với bộ nhớ datalogger lưu lịch sử theo chu kỳ.

3. WATERFLUX 3070 có datalogger tích hợp không?

Không nên mô tả thiết bị là datalogger lịch sử độc lập. Historical logging, timestamp và truyền dữ liệu từ xa cần datalogger hoặc RTU ngoài.

4. Dữ liệu totalizer có mất khi thay pin không?

Không. Totalizer được duy trì khi thực hiện thay pin đúng quy trình.

5. Modbus RTU có đồng nghĩa với data logging không?

Không. Modbus RTU là giao thức cho phép thiết bị ngoài đọc dữ liệu. Việc ghi lịch sử, gắn timestamp và lưu trữ phải do datalogger, RTU hoặc server thực hiện.

6. CELLO 4S có thể lưu dữ liệu WATERFLUX 3070 trong 12 tháng không?

Có thể thiết kế để đáp ứng, nhưng phải xác nhận theo số tag, chu kỳ ghi, cấu hình bộ nhớ và cơ chế lưu bù. Không nên cam kết chỉ dựa trên tên thiết bị.

7. Cần xác nhận gì trước khi cam kết dung lượng lưu trữ?

Tối thiểu cần xác nhận số tag, logging interval, transmission interval, dung lượng bộ nhớ, cơ chế ghi đè, lưu khi mất sóng và thời gian giữ dữ liệu trên server.

8. WATERFLUX 3070 có phù hợp cho DMA và NRW không?

Có. Để phục vụ DMA và NRW đầy đủ, nên kết hợp WATERFLUX 3070 với datalogger, cảm biến áp lực và hệ thống quản lý dữ liệu trung tâm.
