Hướng Dẫn Sử Dụng Server Demo NB-IoT - DGS
I. Tổng Quan Về Công Nghệ NB-IoT
Các thiết bị đồng hồ nước thông minh được trang bị sim NB-IoT của nhà mạng Viettel và được trang bị module hỗ trợ giao tiếp NB-IoT. Các thiết bị này sẽ giao tiếp với trạm sóng (BTS) gần nhất của nhà mạng. Việc giao tiếp bao gồm các giao thức truyền/nhận dữ liệu phổ biến (TCP/IP, HTTP, MQTT, …), được hỗ trợ bởi module NB-IoT.
- Sau khi dữ liệu được gửi đến trạm sóng (BTS), việc giải mã các gói tin được thực hiện thông qua hạ tầng thiết bị viễn thông NB-IoT của nhà mạng Viettel.
- Các server/máy chủ xử lý thông tin & quản lý thiết bị NB-IoT sẽ thông qua các API được cung cấp bởi nhà mạng Viettel để truy xuất dữ liệu của các thiết bị NB-IoT đã gửi.
- Băng tần sử dụng của nhà mạng Viettel tại TP HCM: B1/B3.
II. Tổng Quan Về Giao Diện Server Demo NB-IoT
Server demo NB-IoT được xây dựng trên máy chủ nội bộ đặt tại Công ty cổ phần điện tử D.G.S, nhằm hỗ trợ công tác thử nghiệm & đánh giá khả năng kết nối & quản lý các đồng hồ nước thông minh hỗ trợ NB-IoT.
Server được xây dựng trên nền web, với tên gọi: “Hệ thống quản lý đồng hồ nước”

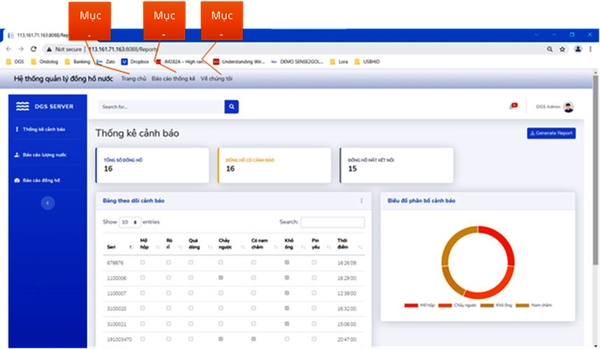

Bao gồm các mục chính như sau:
- Trang chủ: quản lý danh sách tất cả các thiết bị NBIOT đã và đang kết nối với server demo của D.G.S và hiện thị thông tin chi tiết của từng thiết bị.
- Báo cáo thống kê: dựa trên dữ liệu hiện tại & quá khứ của các thiết bị NBIOT đã kết nối đến server, thể hiện dữ liệu thống kê & các biểu đồ phục vụ cho công tác quản lý/giám sát chung.
- Về chúng tôi: thông tin giới thiệu về lịch sử phát triển của công ty cổ phần điện tử D.G.S
III. Các Tính Năng Chính Của Server Demo NB-IoT
1. Mục Trang chủ
Bao gồm danh sách dạng hàng và cột. Trong đó dữ liệu trên cùng 1 hàng thuộc về 1 thiết bị NBIOT đã kết nối, dữ liệu từng cột thể hiện các chỉ số/trạng thái mới nhất của thiết bị trên hàng đó.
Các chỉ số/trạng thái theo cột bao gồm:
- Số seri của thiết bị
- Chất lượng sóng của lần kết nối gần nhất
- Các thông tin cảnh báo hiện tại của thiết bị
- Dung lượng pin (theo %) của thiết bị
- Thời lượng pin còn lại của thiết bị
- Chu kì phát sóng NBIOT
- Chỉ số nước (m3) hiện tại của thiết bị
- Toạ độ (kinh độ, vĩ độ) thể hiện ví trị lắp đặt thiết bị (được lưu sẵn trong bộ nhớ của thiết bị)
- Trạng thái mạng thông báo trạng thái kết nối/mất kết nối của thiết bị đến server demo
- Thời gian server nhận dữ liệu gần nhất của thiết bị

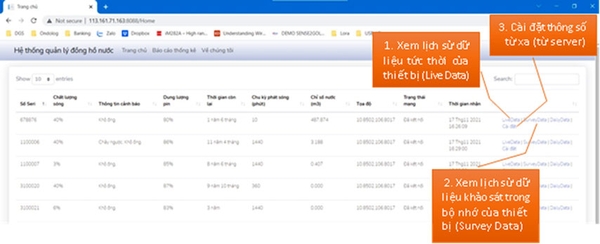

Ngoài ra, mục trang chủ còn hỗ trợ xem lịch sử dữ liệu tức thời (Live Data) và dữ liệu khảo sát trong bộ nhớ (Survey Data) của từng thiết bị, đồng thời cho phép cài đặt thay đổi tần suất phát sóng/khảo sát dữ liệu từ xa như sau:

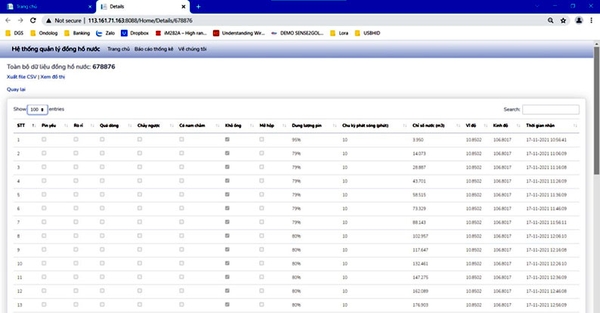

1.1 Dữ liệu tức thời (Live Data)
Thể hiện lịch sử dữ liệu NBIOT tức thời đã gửi lên server demo. Có thể sắp xếp theo thứ tự thời gian hoặc các chỉ số khác.

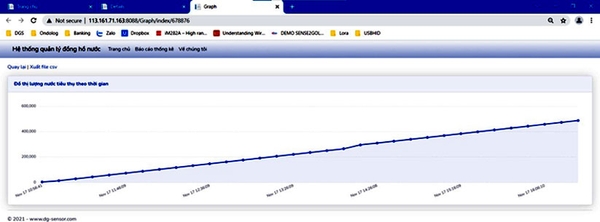

Hỗ trợ tính năng xuất toàn bộ lịch sử dữ liệu tức thời dưới định dạng CSV & xem đồ thị thể hiện lịch sử dữ liệu theo thời gian.

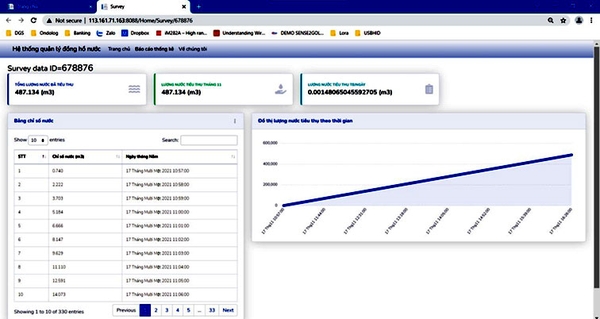

1.2 Dữ liệu khảo sát trong bộ nhớ (Survey Data)
- Thể hiện lịch sử dữ liệu khảo sát đã truyền lên server demo.
- Thể hiện đồ thị trực quan theo lịch sử dữ liệu khảo sát.
- Và thể hiện dữ liệu thống kê bao gồm:
- Tổng lượng nước đã tiêu thụ
- Tổng lượng nước đã tiêu thụ trong tháng hiện tại
- Lượng nước tiêu thụ trung bình theo ngày

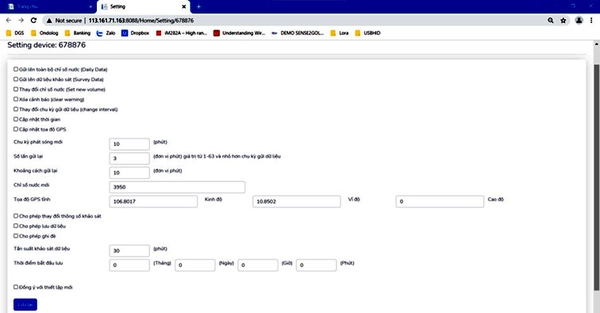

1.3 Cài đặt thông số từ server
Server demo cho phép cài đặt lại các thông số sau cho từng thiết bị, trực tiếp & từ xa thông qua server demo:
- Chu kỳ phát sóng NBIOT
- Tần suất khảo sát dữ liệu (lưu trữ trong bộ nhớ thiết bị)
- Thời điểm bắt đầu khảo sát dữ liệu
2. Mục Báo cáo thống kê
Thể hiện dữ liệu dưới dạng thống kê tổng quát trên tổng các thiết bị NBIOT đã & đang kết nối với server, nhằm phục vụ cho công tác quản lý chung:

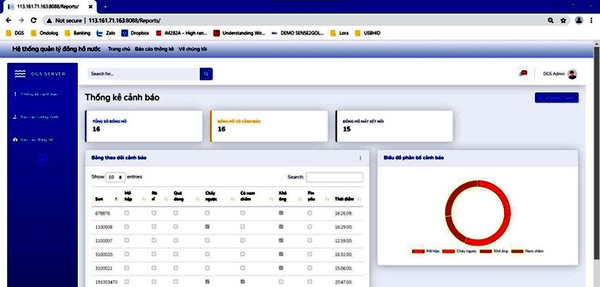

- Thống kê về cảnh báo: biểu đồ tròn thể hiện phân bố thiết bị theo từng loại cảnh báo (quá dòng, chảy ngược, pin yếu, mất kết nối, …)

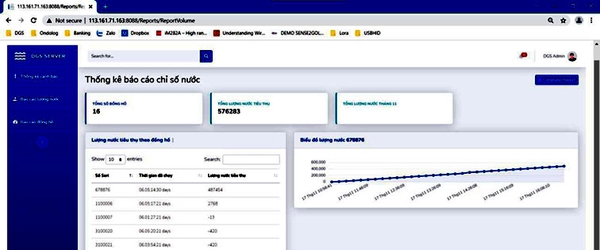

- Thống kê về tổng lượng nước đã sử dụng của tất cả các thiết bị dưới dạng biểu đồ theo thời gian.
