Ghi Chú Ứng Dụng | Sản xuất điện
- Quan trắc lưu lượng xả nước qua tràn đập thủy điện.
- Đo lưu lượng không xâm lấn trên ống thép carbon DN2300.
- Thay thế phép đo lưu lượng kênh mở bị lỗi.
- Tăng đáng kể độ tin cậy và độ chính xác của phép đo.
Tiểu sử

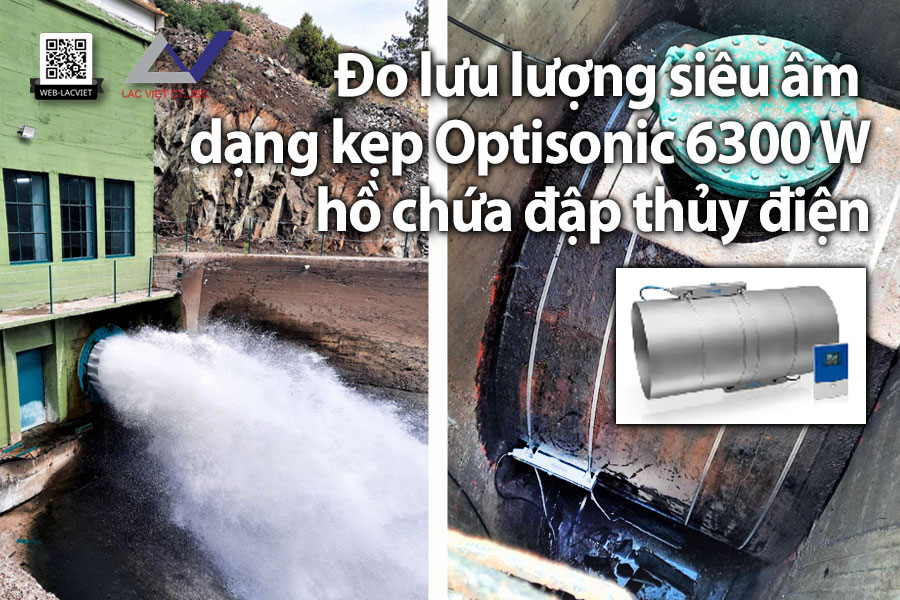

Đập ở sông Porsuk Thổ Nhĩ Kỳ là một đập bê tông đa năng. Nó sản xuất thủy điện cũng như đóng vai trò là hồ chứa nước uống và nước tưới tiêu quan trọng cho thành phố Eskişehir ở tây bắc Thổ Nhĩ Kỳ.
Yêu cầu đo lường
Để đảm bảo tốc độ dòng chảy ổn định cho việc cung cấp nước uống được, một lượng nước nhất định được xả từ hồ chứa qua đập tràn của nhà máy. Kết cấu thủy lực này còn đảm bảo việc xả nước thừa an toàn khi có lũ, tránh nước tràn qua đỉnh đập gây hư hỏng đập. Lưu lượng nước xả qua đập tràn có thể lên tới 30 m³/s và cần được theo dõi liên tục.
Trước đây, người vận hành đập đã cố gắng xác định tốc độ dòng chảy thực tế và tổng lưu lượng bằng cách sử dụng lưu lượng kế kênh hở. Tuy nhiên, thiết bị này không hoạt động như mong muốn và cần được thay thế bằng một lưu lượng kế chính xác và đáng tin cậy hơn. Người ta đã quyết định lắp đặt lưu lượng kế mới này trên ống thép cacbon điều áp của đập tràn. Nhà điều hành cũng yêu cầu giữ nguyên cơ sở hạ tầng hiện có. Do đó, việc cắt hoặc loại bỏ đường ống dẫn nước không phải là một lựa chọn.
Giải pháp của KROHNE

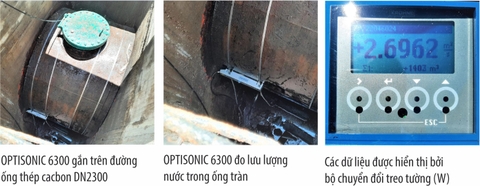

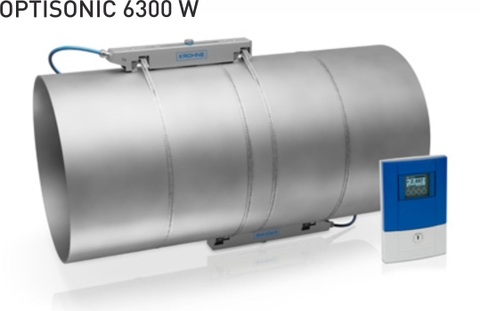

KROHNE khuyến nghị sử dụng thiết bị đo lưu lượng dạng siêu âm kẹp OPTISONIC 6300 W. Thiết bị này được thiết kế để đo lưu lượng cố định trong các ứng dụng yêu cầu cài đặt không xâm lấn. Nó được gắn trên ống thép carbon khoảng 70 năm tuổi (kích thước dây chuyền: DN2300). Chỉ có một đoạn ống nhỏ để lắp đặt lưu lượng kế.
Với kích thước đường ống lớn của đường ống đập tràn, phép đo lưu lượng với đường ray cảm biến lớn trong cấu hình chế độ Z đã được chọn. Các đường ray cảm biến bằng thép không gỉ chắc chắn, IP68 đã được cấp bằng sáng chế có thể chịu được các điều kiện ngập lụt khắc nghiệt trong hố. Các đường ray cảm biến có thể điều chỉnh với dây đai kim loại cũng cho phép lắp đặt đầu dò một cách cơ học chính xác và khớp nối an toàn của đầu dò với bề mặt ống. Điều này sẽ đảm bảo phép đo chính xác và đáng tin cậy trong nhiều năm tới.
Siêu âm kẹp được trang bị bộ chuyển đổi tín hiệu treo tường UFC 300 W có thể xử lý hai cặp đầu dò để tăng độ chính xác. Vì bộ chuyển đổi tín hiệu có thể được lắp đặt cách đường ray tới 30 m, nên người vận hành có thể kiểm tra các chỉ số một cách thuận tiện từ bên ngoài hố. Các tín hiệu đo cũng được truyền qua 4…20 mA đến phòng điều khiển.
Quyền lợi của khách hàng
Người vận hành được hưởng lợi từ việc giám sát cải thiện lưu lượng thực tế và tổng lượng nước xả qua đập tràn. Thiết bị đo lưu lượng dạng siêu âm kẹp OPTISONIC 6300 W cung cấp kết quả đọc chính xác và đáng tin cậy hơn nhiều so với phương pháp trước đó. Do việc gắn cảm biến chính xác bằng cách sử dụng hệ thống đường ray bằng thép không gỉ đã được cấp bằng sáng chế, lưu lượng kế đã hoạt động ổn định và đáng tin cậy ngay từ đầu.
Thiết bị KROHNE hóa ra là giải pháp lý tưởng về yêu cầu lắp đặt và không gian. Không có sự gián đoạn quá trình hoạt động hoặc cắt ống thép carbon; lưu lượng kế kẹp siêu âm cho phép lắp đặt an toàn và không xâm lấn mà không cần mở hoặc bỏ qua đường ống. Cũng không có rủi ro về các điểm rò rỉ trong đường ống cũ. Nhìn chung, Krohne đã cung cấp một giải pháp linh hoạt, tiết kiệm chi phí và an toàn mà người vận hành cần.
⚓Để biết thêm thông tin Quý khách vui lòng tải báo cáo (PDF):
