Ra mắt Datasheet tương tác KROHNE: tra DN, chọn cỡ, lập hồ sơ thầu

Ra mắt Datasheet tương tác song ngữ: tra thông số theo DN, chọn cỡ đồng hồ, lập bảng đáp ứng hồ sơ thầu ngay trên web

Datasheet tương tác KROHNE là bản chuyển thể toàn văn datasheet gốc thành trang web song ngữ Việt – Anh. Công cụ hỗ trợ tra thông số theo DN, chọn cỡ theo lưu lượng và lập bảng đáp ứng hồ sơ thầu. Mỗi thông số kèm trang nguồn; khi khác biệt, datasheet gốc của hãng có giá trị.

Lạc Việt ra mắt datasheet tương tác song ngữ Việt – Anh cho thiết bị đo ngành nước, mở đầu với KROHNE OPTIFLUX 2300 và WATERFLUX 3070. Chọn một DN là có kích thước, áp suất, sai số, chứng nhận kèm trang nguồn. Nhập lưu lượng là có cỡ gợi ý. Điền cấu hình là có bảng đáp ứng hồ sơ thầu.

Tóm tắt nhanh

• Toàn văn datasheet KROHNE chuyển thể song ngữ, mỗi thông số ghi trang nguồn "TD p.N".
• Tra theo DN, chọn DN theo lưu lượng, lập bảng đáp ứng hồ sơ thầu ngay trên trình duyệt, kể cả điện thoại.
• Số liệu được đối chiếu tự động với datasheet gốc trước khi đăng (OPTIFLUX 2300: 295/295 dòng khớp).
• Miễn phí, không cần đăng nhập.

Mở ngay:

• Mở datasheet tương tác OPTIFLUX 2300
• Mở datasheet tương tác WATERFLUX 3070

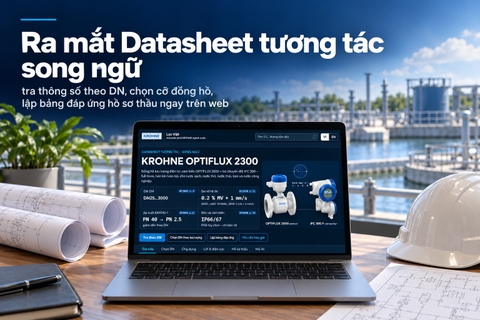

Hình ảnh 1: Datasheet tương tác KROHNE OPTIFLUX 2300 song ngữ trên laptop – tra cứu thông số đồng hồ điện từ theo DN

I. Vì sao datasheet PDF không còn đủ cho dự án ngành nước

OPTIFLUX 2300 gồm cảm biến OPTIFLUX 2000 và bộ chuyển đổi IFC 300. Để trả lời đủ một bảng yêu cầu kỹ thuật, người làm hồ sơ phải đọc hai datasheet (TD): TD OPTIFLUX 2000 R14 (48 trang) và TD IFC 300 R10 (52 trang) – tổng 100 trang tiếng Anh.

1. Thông số nằm rải rác

• Sai số hệ đo ở một trang, áp suất theo DN ở trang khác.
• Kích thước và khối lượng tách theo tiêu chuẩn bích: EN 1092-1, ASME 150 lb, ASME 300 lb, AWWA… mỗi chuẩn một bảng.
• Chân không của lớp lót, chứng nhận pháp định, mô-men siết nằm ở các trang riêng.

Kỹ sư tư vấn lật PDF tìm kích thước một DN rồi chép tay vào thuyết minh. Mỗi lần chép là một lần có thể sai.

2. Rào cản tiếng Anh kỹ thuật

Điều kiện quan trọng thường nằm trong một cụm ngắn: "only in combination with", "separate design only", "on request". Người không quen tiếng Anh kỹ thuật đọc được con số nhưng dễ bỏ sót điều kiện.

3. Những lỗi hồ sơ thầu gặp nhiều nhất

• Lấy sai số bộ chuyển đổi làm sai số hệ đo. IFC 300 đứng riêng là ±0.15 % giá trị đo ±1 mm/s (TD IFC 300 R10, tr. 11). Sai số hệ OPTIFLUX 2300 là 0.2 % giá trị đo + 1 mm/s cho DN25…1600 và 0.3 % + 2 mm/s cho DN1800…3000 (TD OPTIFLUX 2000 R14, tr. 21).
• Ghi IP68 cho bản compact. Theo TD, IP68 chỉ có ở bản rời với hộp đấu nối inox (tr. 15).
• Chọn tổ hợp không có thật. Ví dụ lớp lót không cung cấp ở DN đó, hoặc cam kết nhiều giao thức truyền thông trên một thiết bị khi chưa có mã đặt hàng (order code).
• Chọn DN theo đường kính ống cũ, không theo lưu lượng thực.

Những lỗi này hiếm khi lộ ra lúc chấm thầu – chúng lộ ra lúc nghiệm thu.

Kinh nghiệm Lạc Việt – vì sao chúng tôi làm công cụ này

Năm nào chúng tôi cũng gặp lại mấy lỗi trên – trong hồ sơ đối tác nhờ rà, có lúc trong chính bản nháp của mình. Không phải do cẩu thả: thông số rải rác, điều kiện nằm ở chú thích, hạn nộp không chờ ai. Đội sales cũng trả lời một câu hỏi nhiều lần, mỗi người một kiểu. Vì vậy chúng tôi đưa toàn văn datasheet gốc lên một trang, gắn trang nguồn cho từng con số, và để công cụ chặn những tổ hợp datasheet không cho phép.

– Hoàng Cường, Phó giám đốc Lạc Việt

II. Datasheet tương tác là gì – khác gì PDF, khác gì trang sản phẩm

Datasheet tương tác là bản chuyển thể toàn văn datasheet gốc của hãng thành một trang web có công cụ: tra thông số theo DN, chọn cỡ theo lưu lượng, lập bảng đáp ứng hồ sơ thầu. Nó không thay thế datasheet gốc. Nó giúp đọc đúng và dùng nhanh datasheet gốc.

Trang sản phẩm như đồng hồ đo lưu lượng điện từ OPTIFLUX 2300 hay đồng hồ điện từ chạy pin WATERFLUX 3070 là nơi tìm hiểu giải pháp; datasheet tương tác là nơi làm việc với con số.

III. 6 công cụ trong một trang datasheet tương tác

Datasheet tương tác OPTIFLUX 2300 có đủ 6 tab. Datasheet tương tác WATERFLUX 3070 có 5 tab. Trang WATERFLUX không có tab Lót & điện cực vì thiết bị chỉ dùng một loại lót Rilsan® (TD WATERFLUX 3070 R03, tr. 15).

Đầu trang có dòng phiên bản: mã tài liệu, revision, ngày phát hành của KROHNE và phiên bản HTML Lạc Việt – ví dụ TD OPTIFLUX 2000 R14 (03/2026) + TD IFC 300 R10 (10/2024), HTML v1.0.

1. Tra cứu và tra theo DN

• Làm gì: toàn văn TD song ngữ, mục lục bám theo khi cuộn, tìm kiếm không dấu (phím "/"). Chọn một DN là thấy kích thước, khối lượng theo các tiêu chuẩn bích trong TD, cấp áp suất, lớp lót khả dụng, sai số, chứng nhận đo lường, mô-men siết và lưu lượng tại các vận tốc mốc (ghi rõ là tính toán).
• Ai dùng: kỹ sư tư vấn, nhà thầu, kỹ thuật hiện trường.
• Ví dụ: tra nhanh DN600, bấm "Sao chép tóm tắt" để dán vào email, hoặc in mã QR lên bản vẽ để công trường mở đúng DN đó.

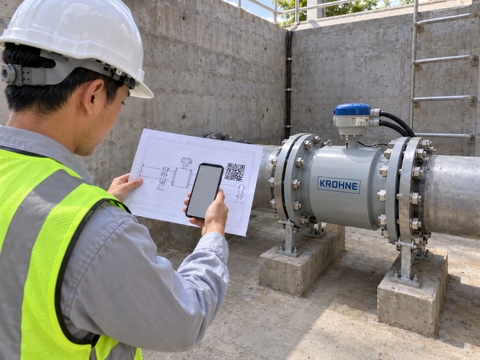

Hình ảnh 2: Kỹ sư quét mã QR mở datasheet song ngữ đúng DN600, tra cứu thông số đồng hồ điện từ ngay tại công trường

2. Chọn DN theo lưu lượng

• Làm gì: nhập Qmin, Qtb, Qmax (m³/h, l/s hoặc m³/ngày), nhận vận tốc tại từng DN, biểu đồ vùng vận tốc theo ngưỡng trong TD, DN gợi ý và sai số tính theo công thức của TD.
• Ai dùng: công ty cấp nước, tư vấn thiết kế.
• Ví dụ: mở công cụ chọn DN ở tab "Chọn DN" để chọn cỡ theo lưu lượng thực, không theo đường kính ống cũ. Với WATERFLUX 3070, công cụ đặt lưu lượng lên dải Q1–Q4 được chứng nhận MID/OIML của từng DN.

3. Ứng dụng

• Làm gì: kịch bản nhà máy nước/nước thô, nước thải – bùn, công nghiệp, có sơ đồ minh họa và nút đưa cấu hình sang bảng đáp ứng.
• Ai dùng: tư vấn thiết kế, chủ đầu tư, đội sales.

4. Lót và điện cực (OPTIFLUX 2300)

• Làm gì: gợi ý lớp lót và điện cực theo môi chất, DN, nhiệt độ, áp suất, chân không và yêu cầu nước uống. Mỗi kết luận kèm trang TD. Ví dụ: lót tiêu chuẩn là polypropylene cho DN25…150 và hard rubber cho DN200…3000 (TD OPTIFLUX 2000 R14, tr. 12).
• Nguyên tắc: không tự đưa bảng tương thích hóa chất ngoài TD; với hóa chất, trang ghi rõ cần xác nhận với KROHNE.
• Ai dùng: kỹ sư công nghệ, nhà máy công nghiệp, trạm xử lý nước thải.

5. Hồ sơ thầu

• Làm gì: điền cấu hình, nhận bảng STT | Hạng mục | Đáp ứng | Nguồn (TD p.N). Công cụ tự chặn tổ hợp không hợp lệ theo TD (ví dụ IP68 cho bản compact), tự sinh mục "Cần xác nhận trước khi nộp", xuất Word, CSV hoặc sao chép theo ngôn ngữ đang chọn.
• Ai dùng: nhà thầu, phòng mua hàng.
• Ví dụ: lập bảng đáp ứng hồ sơ thầu ở tab "Hồ sơ thầu", rồi chuyển sang tiếng Anh nếu hồ sơ song ngữ.

6. Hỏi kỹ sư

• Làm gì: FAQ chia nhóm, mỗi câu trả lời có trang TD; câu hỏi riêng cho dự án đi thẳng tới kỹ sư qua Zalo hoặc form yêu cầu báo giá.
• Ai dùng: mọi người, nhất là người mới tiếp cận thiết bị.
• Ghi chú: hỏi đáp AI chỉ trả lời từ TD là công cụ nội bộ của đội kỹ thuật Lạc Việt, không có trên website.

IV. Chuẩn xác là nguyên tắc số một: 6 bước kiểm soát

Datasheet tương tác chỉ có ích khi con số đúng. Mọi trang theo quy trình sau:

1. Chỉ dùng datasheet gốc của hãng. Không thêm số từ trí nhớ hay từ sản phẩm khác.
2. Đối chiếu tự động trước khi đăng. Mọi dòng bảng số (kích thước, áp suất, mô-men, chứng nhận…) được so với văn bản TD. Với OPTIFLUX 2300: 295/295 dòng khớp.
3. Kiểm tra song ngữ. Con số ở bản tiếng Việt và bản tiếng Anh phải trùng nhau.
4. Tách phép tính, không "sửa giúp" số của hãng. Giá trị tính toán ghi "tính toán"; chỗ cần xác nhận với hãng được đánh dấu. Hai ví dụ có thật:
   • Trong bảng lưu lượng IFC 300, vài ô (DN1200, DN1400) lệch hơn 2 % so với phép tính v·π·DN²/4. Trang giữ nguyên số của hãng, tô đỏ và ghi "cần hỏi KROHNE".
   • TD WATERFLUX 3070 R03 trang 28 ghi IFC 300 cho chứng nhận MI-001, trong khi trang 9 và 13 nêu WATERFLUX 3070. Trang ghi chú rõ điểm này.
5. Cập nhật theo revision. Khi hãng phát hành revision mới, datasheet được cập nhật và dòng phiên bản thay đổi theo.
6. Gắn nhãn "Lạc Việt" cho kinh nghiệm riêng. Ví dụ: cấu hình WATERFLUX 3070 phổ biến tại Việt Nam là kinh nghiệm thị trường của Lạc Việt, không thuộc TD gốc.

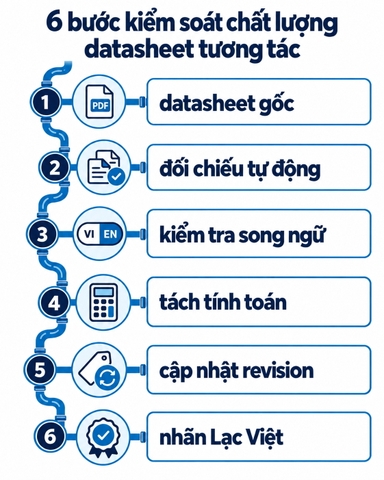

Hình ảnh 3: Infographic 6 bước kiểm soát chất lượng datasheet tương tác: datasheet gốc, đối chiếu tự động, kiểm tra song ngữ, tách tính toán, cập nhật revision, nhãn Lạc Việt

V. Lợi ích của datasheet tương tác theo từng vai trò

VI. Hướng dẫn nhanh 3 phút

1. Tra DN600 trên OPTIFLUX 2300

1. Mở datasheet tương tác OPTIFLUX 2300.
2. Chọn DN600 ở ô "Tra theo DN".
3. Đọc: EN 1092-1 L 600 · H 781 · W 780 mm, ≈165 kg (TD tr. 27); PN 10 (tr. 11); lót hard rubber (tr. 12); MID MI-001 R = 160 (tr. 19); 20 × M27, tối đa 138 Nm (tr. 41).
4. Bấm "Sao chép tóm tắt" hoặc quét mã QR.

2. Chọn DN cho tuyến 50.000 m³/ngày

1. Mở tab "Chọn DN".
2. Nhập Qmin 900, Qtb 2.083, Qmax 3.200 m³/h. Qtb = 50.000 / 24; Qmin và Qmax là giả định cho ví dụ.
3. Đọc vận tốc DN700: 0.65 / 1.50 / 2.31 m/s (tính toán).
4. Đối chiếu biểu đồ vùng vận tốc, chốt DN, chuyển sang bảng đáp ứng.

3. Xuất bảng đáp ứng ra Word

1. Mở tab "Hồ sơ thầu".
2. Chọn DN, tiêu chuẩn bích, phiên bản, lót, điện cực, ngõ ra; sửa nếu công cụ báo tổ hợp không hợp lệ.
3. Đọc mục "Cần xác nhận trước khi nộp".
4. Chọn ngôn ngữ, bấm "Xuất Word".

VII. Lộ trình phát triển

• Mở rộng danh mục: các dòng thiết bị đo và vật tư khác của Lạc Việt, theo cùng 6 bước kiểm soát.
• Cập nhật theo revision: mỗi revision mới được đối chiếu lại, dòng phiên bản thể hiện rõ thay đổi.
• Kết nối cụm bài kỹ thuật: datasheet tương tác là điểm tham chiếu số liệu cho các bài chuyên sâu như cẩm nang chọn đồng hồ điện từ DN lớn OPTIFLUX 2300. Đây là một phần của hướng chuyển đổi số ngành cấp nước Lạc Việt theo đuổi.

Tài liệu gốc xem tại trang OPTIFLUX 2300 của KROHNE; catalogue tổng hợp ở trang tải catalogue của Lạc Việt.

VIII. Mời dùng thử và góp ý

Datasheet tương tác làm cho người lập hồ sơ và người làm hiện trường – góp ý của chính họ giúp công cụ tốt lên. Ba cách bắt đầu:

• Dùng thử: mở một trang, tra DN đang làm, xuất thử một bảng đáp ứng.
• Góp ý tính năng: thiếu thông số nào, tổ hợp nào chặn chưa đúng – nhắn Zalo cho kỹ sư.
• Gửi thông số dự án: nhận cấu hình đề xuất và báo giá.

Dùng thử miễn phí, không cần đăng nhập:

• Datasheet OPTIFLUX 2300: https://lacvietco-jsc.com.vn/datasheet-optiflux2300
• Datasheet WATERFLUX 3070: https://lacvietco-jsc.com.vn/datasheet-waterflux3070

Cần cấu hình và báo giá cho dự án? Gửi DN, lưu lượng min/max, lưu chất và vị trí lắp:

• Yêu cầu báo giá
• Hotline/Zalo kỹ sư: 0918182587 (Hoàng Cường) · hoangcuong@lacvietco-jsc.com.vn

Tìm hiểu thêm về đội ngũ và năng lực của chúng tôi tại trang giới thiệu Lạc Việt.

FAQ – Câu Hỏi Thường Gặp

Câu 1: Datasheet tương tác có thay thế datasheet gốc của hãng không?

Không. Datasheet tương tác là bản chuyển thể có dẫn trang nguồn. Khi có khác biệt, bản tiếng Anh gốc của KROHNE có giá trị. Khi dùng cho hồ sơ, luôn xác nhận theo order code, nameplate và giấy chứng nhận.

Câu 2: Số liệu được cập nhật thế nào khi hãng ra revision mới?

Khi KROHNE phát hành revision mới, Lạc Việt đối chiếu lại toàn bộ bảng số và cập nhật trang. Dòng phiên bản ở đầu trang ghi mã tài liệu, revision, ngày phát hành của hãng và phiên bản HTML, nên người đọc luôn biết mình đang xem bản nào.

Câu 3: Có dùng được trên điện thoại, tại công trường không?

Có. Trang dùng tốt trên điện thoại. Mỗi DN có mã QR mở thẳng đúng DN đó, tiện in lên bản vẽ hoặc gửi qua Zalo cho đội hiện trường.

Câu 4: Bảng đáp ứng xuất ra có dùng trực tiếp trong hồ sơ thầu được không?

Bảng đáp ứng là bản nháp có căn cứ: mỗi dòng có trang TD và tổ hợp sai đã bị chặn. Trước khi nộp, cần xử lý hết mục "Cần xác nhận trước khi nộp" và đối chiếu với cấu hình đặt hàng thực tế.

Câu 5: Phép tính lưu lượng và vận tốc lấy từ đâu?

Vận tốc được tính từ lưu lượng và DN danh định theo công thức v = Q / (π·DN²/4). Ngưỡng vận tốc và công thức sai số lấy từ TD. Mọi giá trị tính toán đều được ghi "tính toán" để phân biệt với số liệu của hãng.

Câu 6: Datasheet tương tác có mất phí không?

Không. Hai trang datasheet tương tác miễn phí và không cần đăng nhập.

Câu 7: Muốn có datasheet tương tác cho thiết bị khác thì sao?

Hãy nhắn Zalo 0918182587 hoặc gửi qua form yêu cầu báo giá, ghi rõ thiết bị cần. Đề xuất của người dùng là căn cứ để Lạc Việt ưu tiên dòng thiết bị tiếp theo.
