Hệ Thống Quan Trắc Mức Nước Ngầm Online: Giải Pháp Quản Lý Nước Tối Ưu

Hệ Thống Quan Trắc Mức Nước Ngầm Online: Giải Pháp Quản Lý Nước Tối Ưu

Trong bối cảnh phát triển công nghệ hiện nay, việc quản lý và giám sát nguồn tài Nguyên Nước, đặc biệt là nước ngầm, đóng vai trò thiết yếu trong việc đảm bảo sự bền vững của môi trường. Công ty CP TV TM Lạc Việt (Công ty Lạc Việt) tự hào mang đến giải pháp toàn diện với hệ thống quan trắc mức nước ngầm online, giúp quản lý hiệu quả nguồn nước ngầm theo thời gian thực.

I. Mô Hình Hệ Thống Quan Trắc Mức Nước Ngầm Online

Hệ thống bao gồm các thành phần chính sau:

1. Cảm biến đo mức nước: Được thả chìm dưới giếng, cảm biến này cung cấp dữ liệu chính xác về mức nước ngầm.
2. Đồng hồ đo lưu lượng: Đồng hồ này có cổng Xung (Pulse) hoặc Modbus RS485 để kết nối với hệ thống.
3. Tủ đo thông số chất lượng nước: Bao gồm các thông số quan trọng như độ dẫn điện, pH, và độ đục.
4. Bộ data logger iConnector: Đây là thiết bị truyền dữ liệu trực tuyến liên tục về hệ thống SCADA thông qua mạng 3G.
5. Hệ thống SCADA Viwater: Quản lý dữ liệu và cung cấp cảnh báo về các thông số như mức nước và lưu lượng.
6. Hệ thống gửi dữ liệu về Sở tài nguyên và Môi trường.

II. Thuyết Minh Kỹ Thuật Hệ Thống Giám Sát

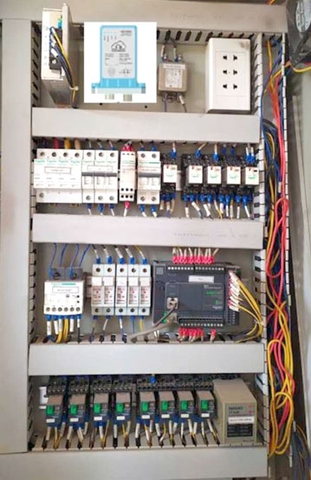

1. Tủ Điện Lắp Đặt Thiết Bị

Tại các trạm giếng, Công ty Lạc Việt đề xuất lắp đặt thiết bị giám sát mức nước chung với tủ điện để tối ưu chi phí. Thiết bị bao gồm:

• Bộ truyền dữ liệu iConnector
• Bộ nguồn DC 24V
• Dây tín hiệu kết nối cảm biến
• Các phụ kiện khác như dây terminal và máng cáp.

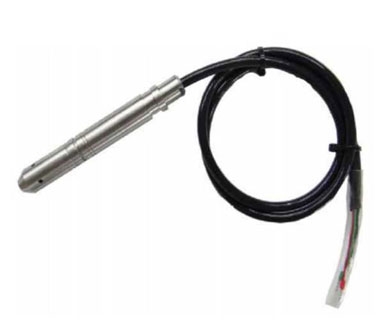

2. Cảm Biến Đo Mức Nước

Hệ thống sử dụng cảm biến của Daviteq (hoặc tương tự) với các thông số kỹ thuật:

• Thang đo: 0-100m
• Ngõ ra: 4-20mA, Modbus-RTU/RS485
• Độ chính xác: <0.1%/năm
• Nguồn cấp: 12-36V DC
• Nhiệt độ vận hành: -20°C đến 85°C
• Vật liệu: Thép không gỉ 316L, chuẩn IP68/NEMA 4X
• Chuẩn môi trường: IP-68/NEMA 4X
• Chứng nhận: UL, CSA (chứng nhận bởi ETL), CE

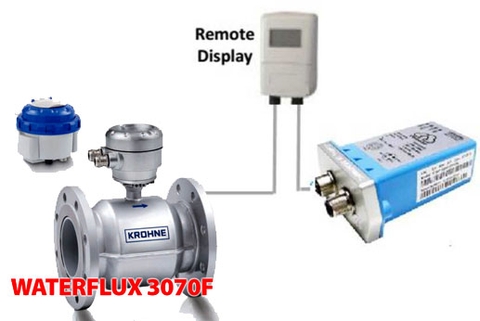

3. Kết Nối Đồng hồ đo lưu lượng Hiện Hữu

Hầu hết các trạm giếng hiện tại đều sử dụng Đồng hồ đo lưu lượng có cổng Xung (Pulse) hoặc Modbus RS485. Hệ thống Lạc Việt cho phép kết nối dễ dàng với các thiết bị hiện có mà không cần phải thay thế.

Mô hình kết nối đề xuất như sau:

4. Cảm Biến Đo Chất Lượng Nước

Hệ thống sử dụng cảm biến đo của Hach (hoặc tương tự) với các loại cảm biến như sau:

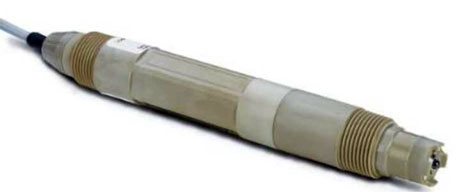

• Cảm biến pH 9184SC: Được thiết kế với các điện cực đo và khuếch đại tín hiệu, hỗ trợ khoảng đo từ -2 đến 14 pH với độ chính xác ±0.01pH.
• Cảm biến đo độ đục TU5300: Sử dụng nguồn sáng laser và công nghệ 360° x 90°, cho kết quả đo chính xác và giảm thời gian bảo trì.
• Màn hình SC200: Quản lý 2 cảm biến pH và độ đục, hiển thị trên màn hình LCD và truyền dữ liệu về hệ thống SCADA.

5. Hệ thống truyền dữ liệu Online về SCADA server Viwater

Hệ thống sử dụng bộ iConnector (đã được chứng nhận hợp quy theo yêu cầu của Bộ Thông Tin và Truyền Thông), nhận thông số' mức nước từ bộ cảm biến CLN và lưu lượng của Đồng hồ hiện hữu để truyền về hệ thcíng SCADA thông qua mạng 3G

Thông số kỹ thuật chính:

• Hỗ trợ mạng 2G/3G và GPRS/GPS, băng tần GSM 859/900/1800/1900.
• Kết nối qua RS485/Modbus RTU, hỗ trợ tới 31 node.
• Cấp bảo vệ IP67, thích hợp cho môi trường khắc nghiệt.
• Vỏ thiết bị làm từ nhôm hoặc nhựa, nhẹ và bền.
• Hoạt động trong khoảng nhiệt độ -40°C đến +60°C, độ ẩm 95%.
• Kết nối server qua Cellular hoặc Satellite.
• Nguồn cấp 7-48 VDC, pin dự phòng 600mAh, đảm bảo dữ liệu không bị mất khi mất điện.
• Bộ nhớ trong 2MB, tích hợp cảm biến nhiệt độ, sử dụng khe Micro-SIM.
• Kích thước nhỏ gọn: 106x73x42 mm, trọng lượng 190g.

Hệ thống này đảm bảo khả năng truyền dữ liệu ổn định, toàn vẹn và an toàn.

6. Hệ Thống SCADA Quản Lý Dữ Liệu Viwater

SCADA Viwater cung cấp khả năng quản lý dữ liệu từ các trạm giếng với nhiều tính năng hữu ích:

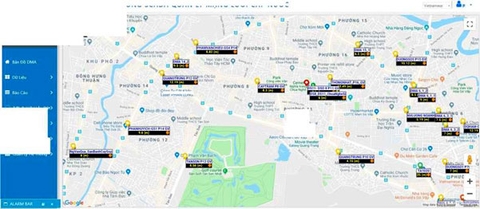

• Xem dữ liệu trên bản đồ Google Map: Hiển thị vị trí lắp đặt cảm biến cùng với dữ liệu mức nước và lưu lượng.

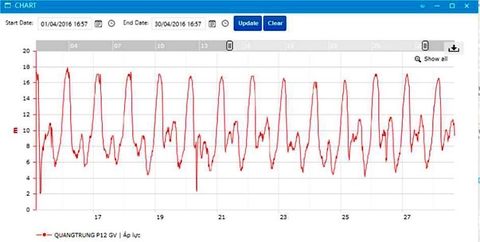

• Xem dữ liệu dạng đồ thị: So sánh mức nước tại nhiều điểm khác nhau để đánh giá tương quan.

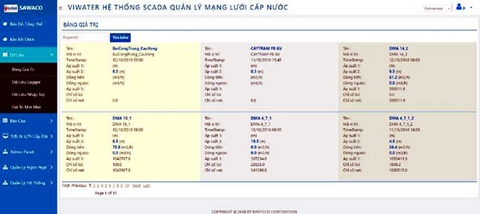

• Xem dữ liệu dạng bảng: Hiển thị chi tiết dữ liệu theo thời gian thực và có khả năng xuất dữ liệu ra file Excel.

7. Chức Năng Kết Nối Dữ Liệu Về Sở tài nguyên và Môi trường

Hệ thống được thiết kế theo yêu cầu của Công văn số 5417/BTNMT-TCMT về cơ sở hạ tầng cho việc truyền dữ liệu từ hệ thống quan trắc môi trường tự động liên tục về Sở tài nguyên và Môi trường (TNMT). Dữ liệu từ datalogger sẽ được truyền về khách hàng và gửi đến Sở TNMT thông qua giao thức FTP, đáp ứng các tiêu chí sau:

• Quá trình truyền nhận dữ liệu đảm bảo tính toàn vẹn, chính xác và bảo mật. Địa chỉ dữ liệu truyền đi và điểm đến phải chính xác tuyệt đối.
• Định dạng và nội dung của tệp dữ liệu được chuẩn hóa theo yêu cầu của Sở TNMT.
• Dữ liệu quan trắc được truyền dưới dạng tệp *.csv, bao gồm 4 thông tin chính: thời gian, tên thông số, kết quả đo, và đơn vị đo.

Tính năng truyền dữ liệu này đã được tích hợp sẵn trong thiết bị iConnector và không phát sinh thêm chi phí cho khách hàng.

III. Thi Công Và Chuyển Giao Công Nghệ

1. Các Bước Triển Khai Dự Án

• Bước 1: Khảo sát vị trí lắp đặt.
• Bước 2: Lập trình và thiết kế hệ thống.
• Bước 3: Lắp đặt, chạy thử, hiệu chỉnh và bàn giao hệ thống. Thời gian thực hiện dự án dự kiến từ 10-12 tuần.

Bảng tiến độ:

2. Chuyển Giao Công Nghệ

Sau khi hoàn thành, Lạc Việt sẽ chuyển giao toàn bộ quyền quản trị hệ thống cho khách hàng, kèm theo đào tạo để khách hàng có thể tự bảo trì và quản lý thiết bị. Bên cạnh đó, công ty sẽ hướng dẫn khách hàng cài đặt và xử lý các sự cố nếu có.

3. Bảo Hành Và Hỗ Trợ Kỹ Thuật

Toàn bộ thiết bị và phần mềm của hệ thống sẽ được bảo hành trong vòng 12 tháng. Trong thời gian bảo hành, công ty sẽ hỗ trợ khắc phục sự cố trong vòng 24 giờ kể từ khi nhận được yêu cầu từ phía khách hàng.

IV. Kết Luận

Hệ thống quan trắc mức nước ngầm online của Công ty Lạc Việt là giải pháp công nghệ tiên tiến giúp các đơn vị quản lý và giám sát nguồn nước ngầm một cách hiệu quả, an toàn và tiết kiệm chi phí. Với khả năng truyền dữ liệu trực tuyến và tích hợp hệ thống SCADA, đây là công cụ hỗ trợ đắc lực trong việc quản lý tài nguyên nước bền vững.

Nguồn: Bavitech
