Phương pháp nối đất ảo (virtual grounding) của KROHNE
Phương pháp nối đất ảo (virtual grounding) là một công nghệ được KROHNE phát minh ra để sử dụng trong việc định vị ảo cho các đồng hồ đo lưu lượng điện từ (EMF). Trong một số ứng dụng, các phương pháp nối đất truyền thống cho EMF có thể gây ra vấn đề, chẳng hạn như trong các đường ống có bảo vệ chống ăn mòn kiềm cực hay trong các nhà máy mạ điện, có thể có hiện tượng điện thế giữa các điện cực và mặt đất. Nếu sử dụng các phương tiện ăn mòn trong ứng dụng, các vòng nối đất cho nối đất truyền thống thường phải được chế tạo từ vật liệu đặc biệt đắt tiền như Tantalum, Titanium, Niken, v.v., gây ra chi phí rất cao khi đối mặt với kích cỡ đường ống lớn.
Với phương pháp nối đất ảo, cảm biến EMF có thể được cài đặt trong bất kỳ loại đường ống nào mà không cần vòng nối đất hoặc điện cực. Bộ khuếch đại đầu vào của bộ chuyển đổi ghi lại các tiềm năng của các điện cực đo và sử dụng một phương pháp tinh vi để tạo ra một điện áp tương ứng với tiềm năng của chất lỏng chưa được nối đất. Điện áp này được sử dụng như là tiềm năng tham chiếu cho việc xử lý tín hiệu. Như vậy, không có sự khác biệt tiềm năng gây nhiễu nào giữa tiềm năng tham chiếu và điện áp trên các điện cực đo lường.
Phương pháp nối đất ảo không chỉ giúp giảm chi phí do không cần vòng nối đất và cài đặt EMF đơn giản hơn, mà còn giúp người vận hành giảm thiểu sự cố hệ thống do nối đất không chính xác - đây là nguyên nhân thường gặp nhất của lỗi khi cài đặt một EMF. Không có rủi ro phá hủy điện hóa khi có sự khác biệt về tiềm năng trong hệ thống và không có dòng điện lang thang chảy qua sản phẩm hoặc đường dây nối đất.
Ngoài ra, phương pháp nối đất ảo còn tương thích với các ứng dụng Chuyển giao Quản lý (Custody Transfer), được chứng nhận bởi OIML R49 và MID MI-001, đảm bảo độ chính xác cao và khả năng đo lường đáng tin cậy cho các ứng dụng nước và nước thải tiên tiến. Các sản phẩm như OPTIFLUX 4300, OPTIFLUX 4400, 1300, OPTIFLUX 2300, 5300 và 6300 đều sử dụng công nghệ nối đất ảo, cung cấp nhiều lựa chọn với các đặc điểm và độ chính xác khác nhau phù hợp với nhiều yêu cầu khác nhau của ngành công nghiệp cấp nước (USA) (Taiwan) (Manufacturing.net).

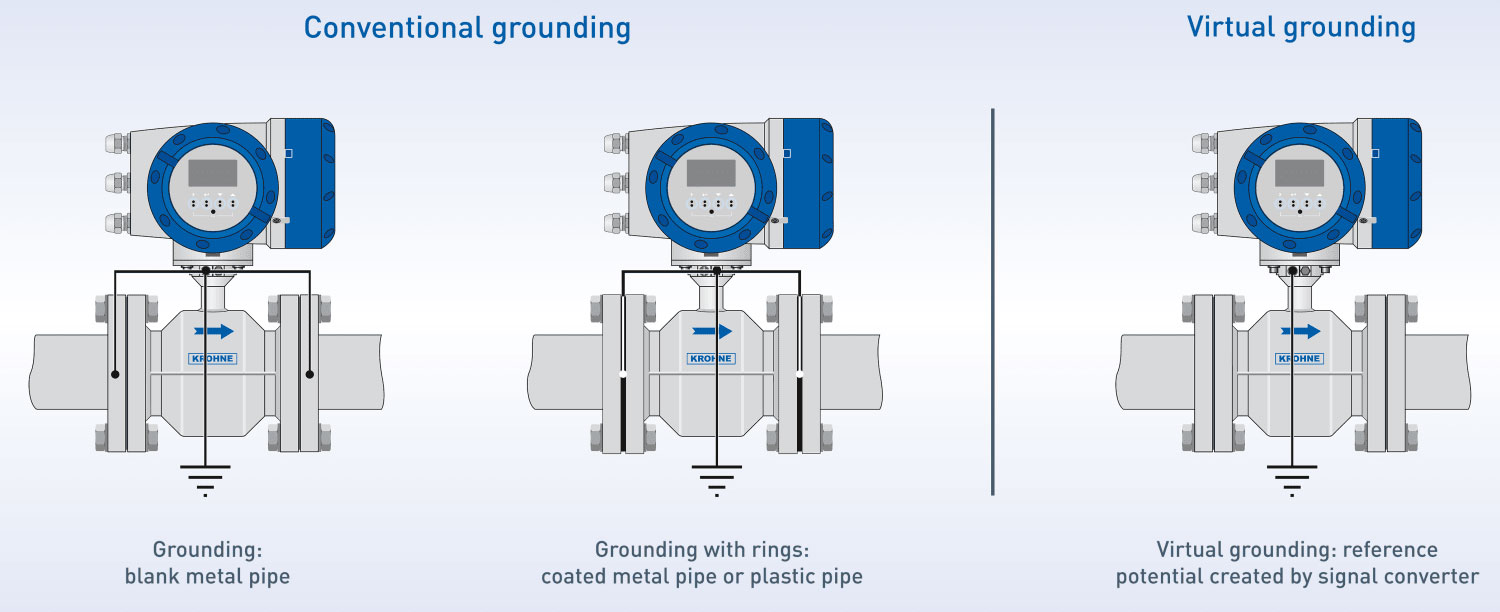

Hình mô tả ba phương pháp nối đất cho Đồng hồ đo lưu lượng: nối đất thông thường, nối đất với vòng và nối đất ảo.
- Nối đất thông thường (Conventional grounding): Nối đất: ống kim loại trơn
- Nối đất với vòng (Grounding with rings): Nối đất với vòng: ống kim loại phủ lớp cách điện hoặc ống nhựa
- Nối đất ảo (Virtual grounding): Nối đất ảo: tiềm năng tham chiếu được tạo ra bởi bộ chuyển đổi tín hiệu
Mỗi hình ảnh hiển thị một thiết bị đo lường với một loại ống phía dưới và một đầu đọc với màn hình hiển thị số liệu, được lắp đặt giữa hai đoạn ống lớn hơn và được kết nối bằng bốn bu-lông. Điểm khác biệt chính giữa ba phương pháp là cách thức nối đất được thực hiện cho thiết bị.
