Đo lưu lượng hai chiều, điều tiết dòng chảy từ xa
BÁO CÁO ỨNG DỤNG | Ngành Nước & Nước thải
- Hiện đại hóa công nghệ điều tiết và điều khiển từ xa cho nguồn cung cấp nước tại Duisburg North
- Đo điện từ vận chuyển nước thực tế giữa bể cấp nước và bể cấp cao
- Tham chiếu ảo không nối đất chất lỏng
1. TRƯỜNG HỢP💢 | Background
Stadtwerke Duisburg AG là nhà cung cấp nước thành phố cho khoảng 250.000 hộ gia đình ở vùng Rhein và Ruhr. Công ty cung cấp hơn 35 tỷ lít (9,3 tỷ gal Mỹ) nước uống mỗi năm. Cơ quan tiện ích thành phố phục vụ bể chứa cao cấp Forsterberg để đảm bảo cung cấp nước uống an toàn cho Duisburg North. Bể này có chức năng lưu trữ vào ban đêm để đáp ứng nhu cầu nước ngọt vào ban ngày. Nước uống được vận chuyển qua đường nước chính lớn (DN 800) và được điều tiết dọc theo tuyến đường giữa nguồn cấp vào và bể chứa cao cấp bằng trạm tăng áp (DEA)*.
2. YÊU CẦU ĐO LƯỜNG🎯️| Measurement requirements

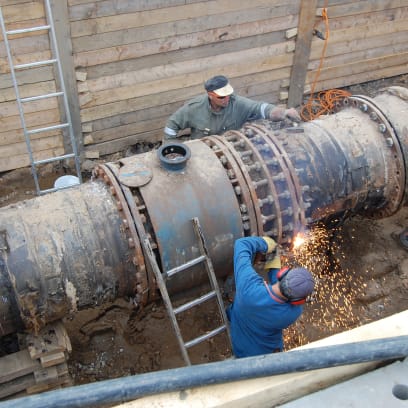

Để quản lý mạng lưới nước uống và bể chứa cao cấp hiệu quả hơn cũng như tối ưu hóa việc cung cấp nước uống, cơ quan tiện ích thành phố đang đầu tư vào bộ điều chỉnh điện tử và điều khiển từ xa của trạm tăng áp như một phần trong chiến lược hiện đại hóa của họ. Đo lưu lượng là một biến điều khiển trong điều khiển điện tử của trạm tăng áp. Để hiện đại hóa hệ thống điều khiển, nhà cung cấp cần một giải pháp đo lưu lượng phù hợp với các yêu cầu kỹ thuật mới nhất. Giải pháp phải là cho phép đo đếm trong sử dụng thực tế theo cả hai hướng dòng chảy và có tính năng nối đất ảo. Vì lý do này, cơ quan tiện ích thành phố đã đưa ra quyết định thay thế lưu lượng kế đã sử dụng trước đó bằng một thiết bị mới. Thiết bị ống điện từ cũ, KROHNE M 960, đã hoạt động được hơn 30 năm.
3. GIẢI PHÁP CỦA KROHNE 🗝 | Krohne solution

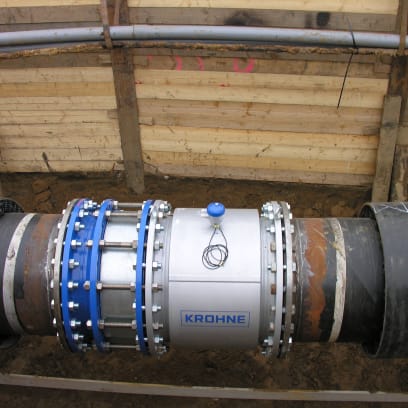

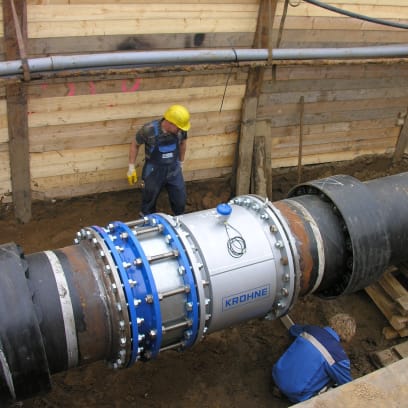

KROHNE cung cấp OPTIFLUX 2300 W, kích thước danh nghĩa DN 800. Lưu lượng kế điện từ thế hệ mới nhất được gắn mặt bích vào đường nước chính. Nó đo theo cả hai hướng và kiểm soát lượng nước được cấp đến bể chứa mức cao vào ban đêm và sau đó được cung cấp bởi bể suốt cả ngày. Cảm biến có tính năng tham chiếu ảo, giúp có thể thực hiện chế độ đo ngay cả khi không có vòng nối đất bổ sung. Bộ khuếch đại đầu vào ghi lại điện thế của cả hai điện cực đo và tạo ra điện áp tương ứng với điện thế của môi trường không nối đất. Điện áp này sau đó được sử dụng làm điện thế tham chiếu để xử lý tín hiệu – mà không ảnh hưởng đến sự khác biệt điện thế giữa điện thế tham chiếu và các điện cực đo. của trạm tăng áp.
4. LỢI ÍCH KHÁCH HÀNG THU ĐƯỢC ✔️| Customer benefits
OPTIFLUX 2300 hoàn toàn có thể đáp ứng các yêu cầu về đo lường, điều khiển và đo lường dòng chảy hiện đại. Tiện ích Duisburg được hưởng lợi từ độ đo chính xác cao hơn đáng kể, đặc biệt là ở phạm vi lưu lượng thấp. Việc cung cấp nước cho bể chứa mức cao có thể được xác định chính xác hơn và lượng nước dự trữ có thể được điều chỉnh tốt hơn để phù hợp với nhu cầu sử dụng thực tế hàng ngày. Việc lắp đặt OPTIFLUX 2300 thể hiện một bước tiến nữa của nhà cung cấp đối với công nghệ đo lường tiêu chuẩn hóa, về mặt vận hành cũng như bảo trì. Công nghệ tham chiếu ảo được cấp bằng sáng chế có nghĩa là OPTIFLUX 2300 mang đến cho khách hàng khả năng tiết kiệm chi phí sâu rộng về việc mua sắm và lắp đặt. Đó là do nối đất ảo của lưu lượng kế điện từ không bị ảnh hưởng bởi kích thước danh nghĩa. Điều đó có nghĩa là không cần vòng nối đất hoặc điện cực nối đất, chi phí mua sắm của chúng sẽ tăng theo từng kích thước danh nghĩa. Ngoài ra, thiết bị không cần bảo trì.
5. THIẾT BỊ ĐÃ SỬ DỤNG 👉 | Products used
Đồng hồ đo lưu lượng điện từ OPTIFLUX 2300 (điện)
Source: https://us.krohne.com/en/applications/bidirectional-flow-measurement-metering
