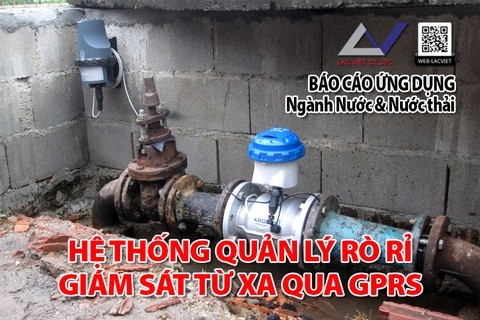

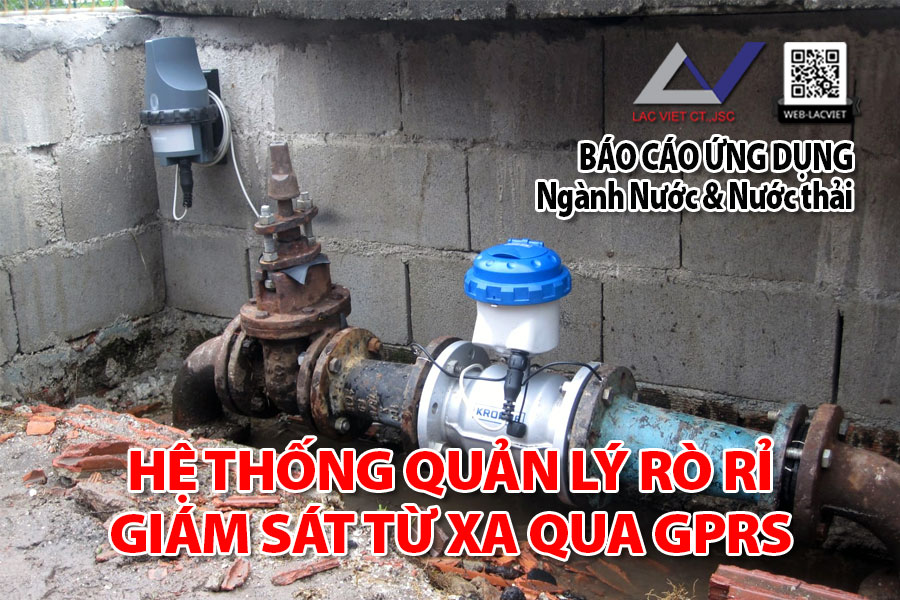

BÁO CÁO ỨNG DỤNG | Ngành Nước & Nước thải

Application Report | Water & Wastewater

  • Đo lưu lượng cấp IP68 để kiểm tra lượng tiêu thụ nước | Flow measurement rated to IP68 to check water consumption
  • Truyền số liệu không dây qua GPRS để tạo hồ sơ tiêu thụ | GPRS wireless transmission of readings to create consumption profiles
  • Tích hợp đo áp suất để phát hiện rò rỉ dự phòng | Integrated pressure measurement for redundant leak detection

Leak management system with GPRS remote monitoring

1. BỐI CẢNH💢 | Background

Nhằm chuẩn bị cho Thế vận hội Olympic 2016, việc mở rộng cơ sở hạ tầng tại thành phố Rio de Janeiro của Brazil là vô cùng quan trọng. Hiện đại hóa cung cấp nước và xử lý nước thải cũng là một trọng tâm. Trong bối cảnh này, Đại học Kỹ thuật Darmstadt đang giám sát một dự án thí điểm tập trung vào việc nâng cao hiệu quả sinh thái trong ngành nước Brazil. Mục tiêu là xác định các biện pháp nhằm tăng hiệu quả năng lượng trong cung cấp nước, phối hợp với các đối tác khoa học và kinh tế. Phát hiện rò rỉ là trọng tâm của dự án thí điểm. Rò rỉ có nghĩa là mất nước - mất nước có nghĩa là mất năng lượng - mất năng lượng có nghĩa là chi phí phụ trội cao nhưng có thể tránh được. Đây là một trong những điểm xuất phát chính. Khuôn viên Đại học Rio de Janeiro, nằm trên một hòn đảo gần đất liền, được chọn làm địa điểm cho dự án thí điểm. Nhà cung cấp nước thành phố đã cung cấp hệ thống cấp nước địa phương để phân tích. Hệ thống này cung cấp nước sinh hoạt cho khoảng 2000 cư dân tại một khu dân cư được chọn.

In light of the 2016 Olympic Games, expanding the infrastructure in the Brazilian city of Rio de Janeiro is extremely important. Modernising water supply and wastewater disposal is also a focal point. In this context, the Technische Universität Darmstadt (Darmstadt University of Technology) is overseeing a pilot project focusing on improving the ecological efficiency in the Brazilian water industry. The objective is to pinpoint measures to increase energy efficiency when it comes to the supply of water, in cooperation with partners in science and economy. Leak detection is the focal point of the pilot project. Leaks mean water loss – water loss means energy loss – energy loss means high but avoidable additional costs. This was one of the main starting points. The campus of the University of Rio de Janeiro, located on an island near the mainland, was chosen as the venue for the pilot project. The municipal provider made the local water supply system available for the purpose of analysis. This system supplies around 2000 residents in a selected neighbourhood with drinking water.

2. YÊU CẦU ĐO LƯỜNG🎯️| Measurement requirements

Dự án thí điểm sẽ tìm hiểu cách sử dụng công nghệ đo lưu lượng để xác định lượng tiêu thụ nước thực tế cũng như bất kỳ tổn thất nước tiềm tàng nào do rò rỉ gây ra. Ứng dụng này đòi hỏi phải có một giải pháp đo lường công nghệ hàng đầu phù hợp cho việc đo lưu lượng liên tục và chính xác cao, tích hợp cảm biến áp suất để phát hiện rò rỉ dự phòng. Số liệu phải được truyền qua GPRS từ xa đến một trung tâm điều khiển để tạo ra các hồ sơ tiêu thụ và áp suất cung cấp chính xác. Vì việc lắp đặt sẽ được thực hiện tại các điểm đo có thể tiếp cận được và thiết bị sẽ tiếp xúc với các tác động môi trường và khác, đồng hồ đo sử dụng phải có khả năng chống chịu tốt, tích hợp mô-đun GPRS và đạt cấp độ chống thấm nước tối đa IP68.

The pilot project will involve investigating how flow technology can be used to determine the actual water consumption as well as any potential water loss caused by leaks. This application required a leading technological measurement solution suitable for continuous and highly accurate flow measurement and that features an integrated pressure sensor for redundant leak detection. The readings should also be provided via GPRS remote transmission to a control centre where exact consumption and supply pressure profiles are created. Since installation is to take place at freely accessible measuring points and the equipment will thus be exposed to environmental and other influences, the measuring instrument used had to be sturdy and feature an integrated GPRS module and maximum water tightness as per IP 68.

3. GIẢI PHÁP CỦA KROHNE 🗝 | Krohne solution

KROHNE đã được chọn là đối tác công nghệ cho dự án thí điểm. Họ cung cấp hai đồng hồ đo lưu lượng nước điện từ WATERFLUX 3070 C và hai KGA 42. Các thiết bị được cung cấp ở phiên bản IP68 để vận hành dưới nước. Các thiết bị đo được lắp đặt tại các phần trên mặt đất, dễ tiếp cận của đường ống cấp chính (DN 100) và đường ống bỏ qua (DN 50) của mạng lưới nước trong khu dân cư. Cả hai đồng hồ nước đều được trang bị cảm biến áp suất và nhiệt độ tích hợp.

KROHNE was selected as the technology partner for the pilot project. They supplied two WATERFLUX 3070 C electromagnetic water meters and two KGA 42. The devices were provided in the IP 68 version in order to operate them under water. The measuring instruments were installed in the aboveground, easily accessible parts of the main supply line (DN 100 / 4") and in a bypass (DN 50 / 2") of the water network in the neighbourhood. Both water meters are equipped with integrated pressure and temperature sensors.

Dựa trên đo lưu lượng và áp suất, WATERFLUX cung cấp thông tin liên tục về mức tiêu thụ nước ban ngày và ban đêm cũng như áp suất cung cấp trong đường ống nước. Một mô-đun GPRS ngoài KGA 42 được sử dụng để truyền không dây số liệu cho dự án thí điểm. Để phân tích và hiển thị số liệu, cả hệ thống dựa trên internet Web KGA và hệ thống SCADA mini dựa trên phần mềm PC Win sẽ được thử nghiệm đồng thời. Các lỗi có thể xảy ra, mức pin quan trọng và ngưỡng đặt trước sẽ kích hoạt cảnh báo trong phòng điều khiển thông qua SMS hoặc email.

Based on flow and pressure measurements, the WATERFLUX provides continuous information about the daily and nightly water consumption as well as the supply pressure in the water line. An external GPRS module KGA 42 serves to wirelessly transmit the readings for the pilot project. To analyse and visualise the readings both the internet-based system Web KGA as well as the software-based mini SCADA system PC Win will be tested at the same time. Possible errors, critical battery levels and preset thresholds trigger an alarm in the control room via SMS or email.

Việc thay đổi WATERFLUX sau này bằng một biến thể thiết bị có tích hợp mô-đun GPRS vì lý do an toàn đã được xác định là một mốc quan trọng cho dự án. Ngoài việc đo lưu lượng chính xác, thiết bị đo hoàn chỉnh đạt cấp bảo vệ IP68 còn cung cấp cảm biến áp suất và nhiệt độ tích hợp, máy ghi dữ liệu và mô-đun GSM. Số liệu sau đó sẽ được chuyển đến phòng điều khiển qua GPRS. Không cần dây nối bên ngoài thiết bị đo. Các tùy chọn đóng dấu và khóa menu phần mềm giúp bảo vệ khỏi can thiệp hoặc truy cập trái phép.

Replacing the WATERFLUX later for safety reasons with a device variant featuring an integrated GPRS module was defined as a milestone for the project. In addition to accurate flow measurement, the fully compact measuring device in protection category IP 68 offers an integrated pressure and temperature sensor, an integrated data logger and a GSM module. The readings are then transferred to the control room via GPRS. Wiring outside of the measuring device is now no longer necessary. Sealing options and a software menu lock provide protection against manipulation or unauthorized access.

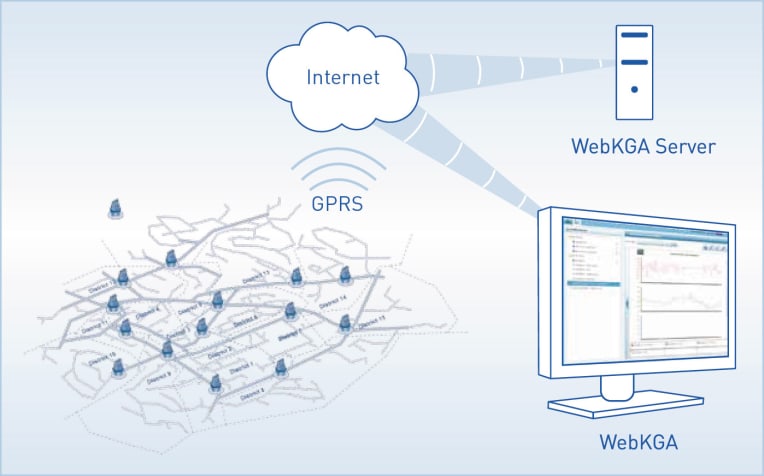

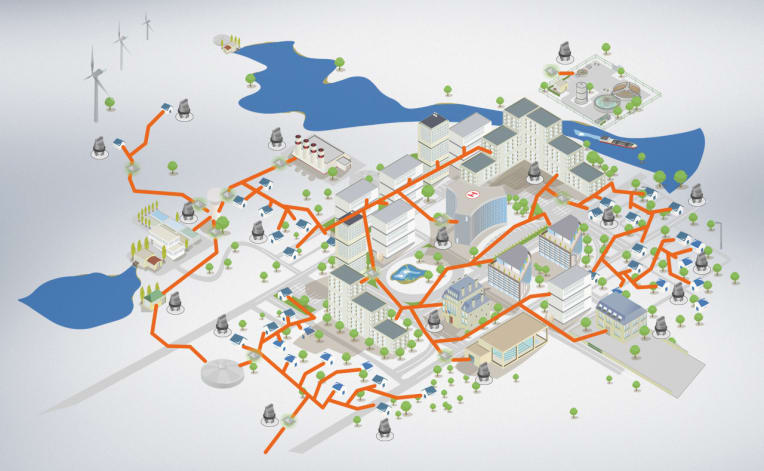

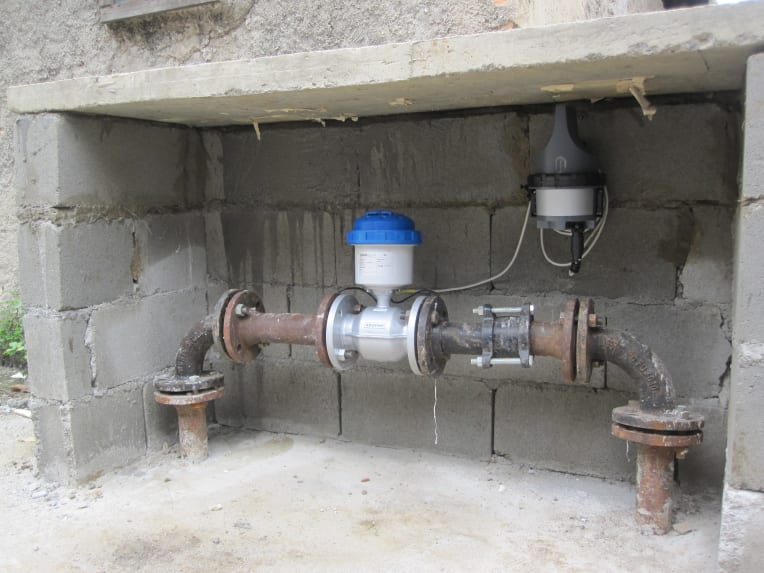

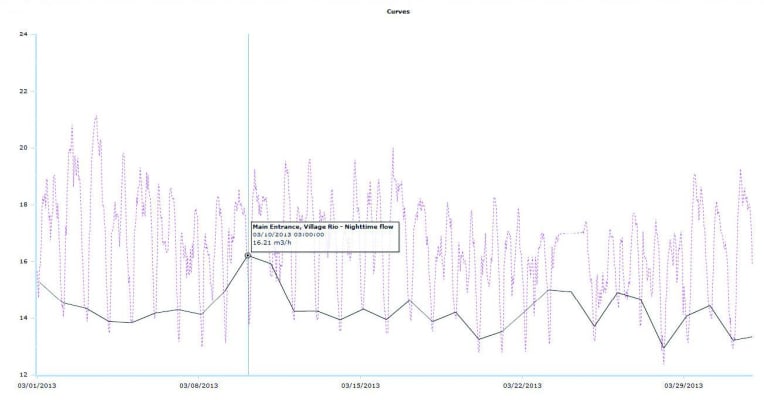

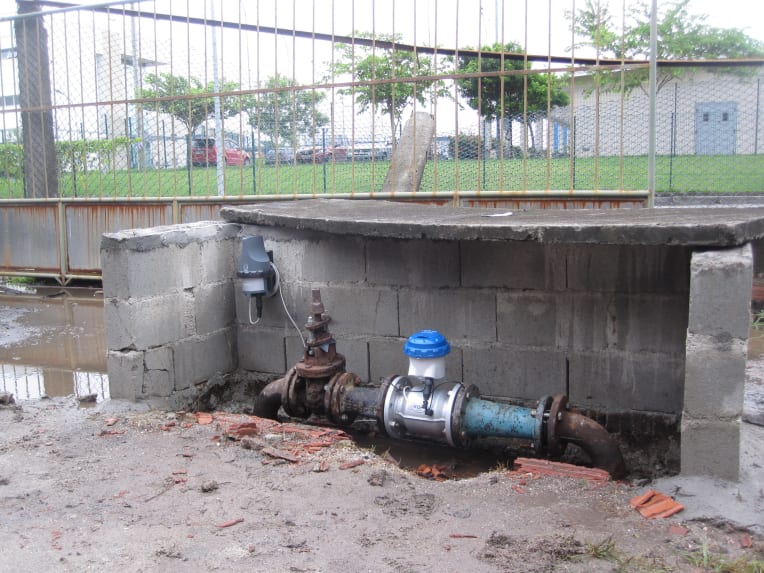

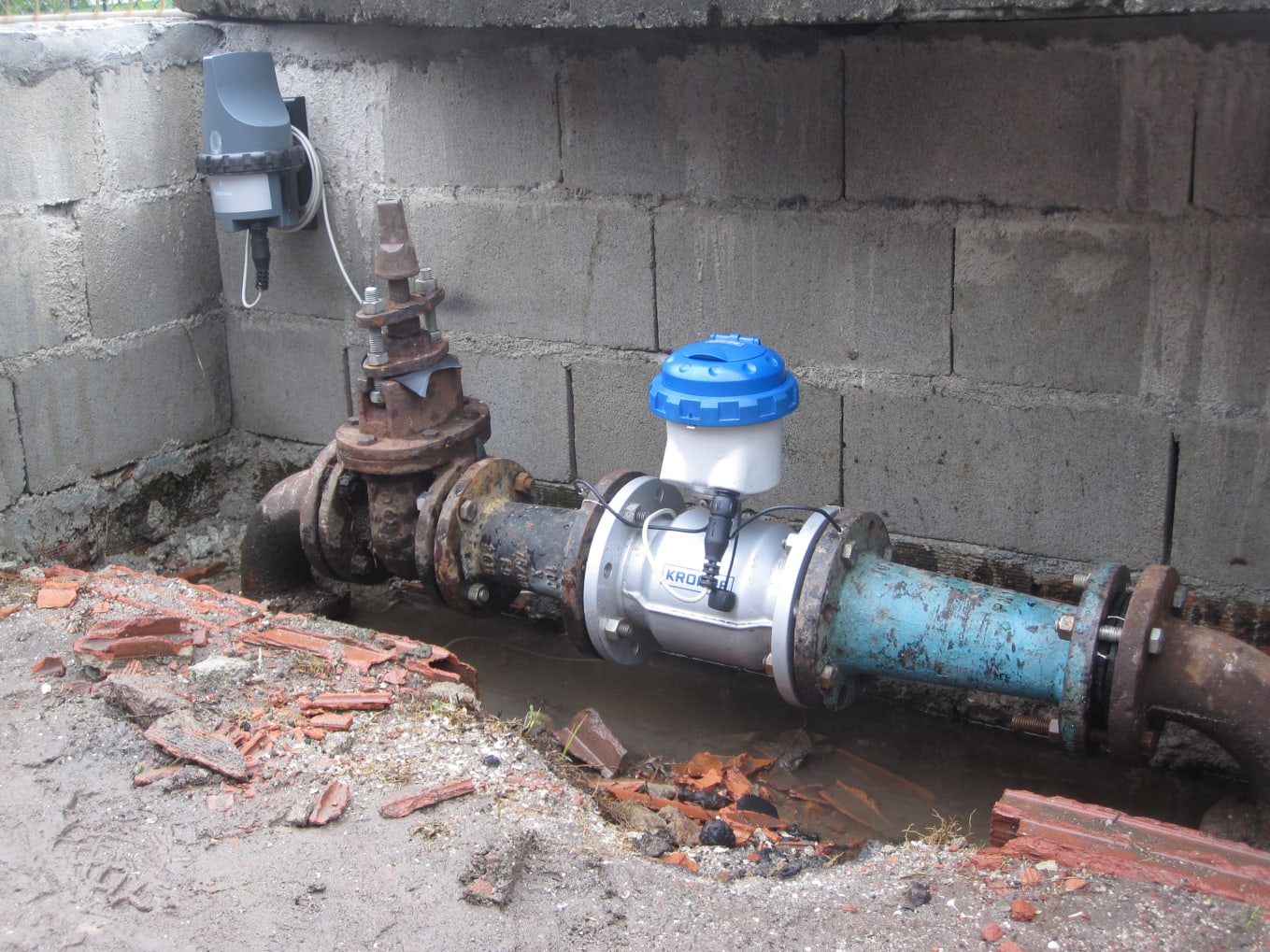

GPRS transmission with WebKGA Load curve (consumption profile) in a month (Day = red / night = black) Schematic layout of measuring points with GPRS module University of Rio de Janeiro campus Use of WATERFLUX in partially flooded areas WATERFLUX with GPRS module KGA 42 in aboveground part of the pipeline

4. LỢI ÍCH KHÁCH HÀNG THU ĐƯỢC ✔️| Customer benefits

Đồng hồ WATERFLUX 3070 C có thể được sử dụng để phân tích chính xác mức tiêu thụ nước trong ngày và ban đêm. Thiết bị KROHNE giúp xác định đúng mẫu sử dụng cho khoảng 450 hộ gia đình. Ví dụ, chỉ sau một thời gian ngắn sử dụng số đọc WATERFLUX, có thể tạo ra các hồ sơ tiêu thụ chính xác, chỉ ra mức tiêu thụ ban đêm bất thường nhưng ổn định cao. Sử dụng đo áp suất tích hợp của WATERFLUX, có thể kiểm tra các kết nối rò rỉ hoặc các can thiệp quy trình khác. Theo cách này, WATERFLUX chỉ ra cách quản lý hiệu quả mạng lưới cấp nước, phát hiện nhanh các tổn thất nước. Điều này cho phép bảo vệ tài nguyên và giảm chi phí vĩnh viễn.

The WATERFLUX 3070 C can be used to accurately analyse water consumption during the day and overnight. The KROHNE device helps properly determine usage patterns for about 450 households. For example, after just a short time using the WATERFLUX readings it was possible to create accurate consumption profiles, which pointed to unusually high but constant night consumption. Using the WATERFLUX integrated pressure measurement it is possible to check for connections to leaks or other process interventions. In this way, the WATERFLUX indicates how to efficiently manage the water supply network, detecting water losses quickly. This permits resource protection and permanent cost reductions.

5. THIẾT BỊ ĐÃ SỬ DỤNG 👉 | Products used

Đồng hồ đo lưu lượng điện từ Waterflux 3070 C (phiên bản gắn liền)

  • Chạy bằng pin hoặc nguồn điện, với tùy chọn pin dự phòng (bao gồm Modbus) | Battery- or mains powered, with battery backup option (incl. Modbus)
  • Tích hợp đo nhiệt độ và áp suất để phát hiện rò rỉ  |  Integrated temperature and pressure measurement for leak monitoring
  • Chứng nhận: MI-001, OIML R49 lên tới DN600, không cần khoảng thẳng trước và sau đồng hồ | CT: MI-001, OIML R49 up to DN600 / 24", no inlet/outlet runs needed
  • Có thể lắp đặt chôn trong đất (IP68) | Burial installation possible (IP68)

Đồng hồ đo nước điện từ Krohne Waterflux 3070

Source: https://krohne.com/en/applications/leak-management-system-gprs-remote-monitoring
