Kiểm soát mực nước cho việc cung cấp tới các bể chứa trên cao

Tóm tắt ứng dụng | Nước & Thoát nước

Kiểm soát mực nước để cung cấp nước cho bể chứa trên cao

• Giữ mức nước bể chứa nước uống chính xác và lặp lại tại các điểm đặt
• Sử dụng van đo thông minh với đo lưu lượng, áp suất và nhiệt độ, van điều khiển và khả năng tính toán rộng rãi trong một thiết bị
• Chẩn đoán xâm thực, ngăn ngừa hư hỏng do tải áp suất tự phát
• Hoạt động tiết kiệm năng lượng và chi phí; tiềm năng tiết kiệm cao cho nguồn cung cấp điện khẩn cấp

I. Bối cảnh

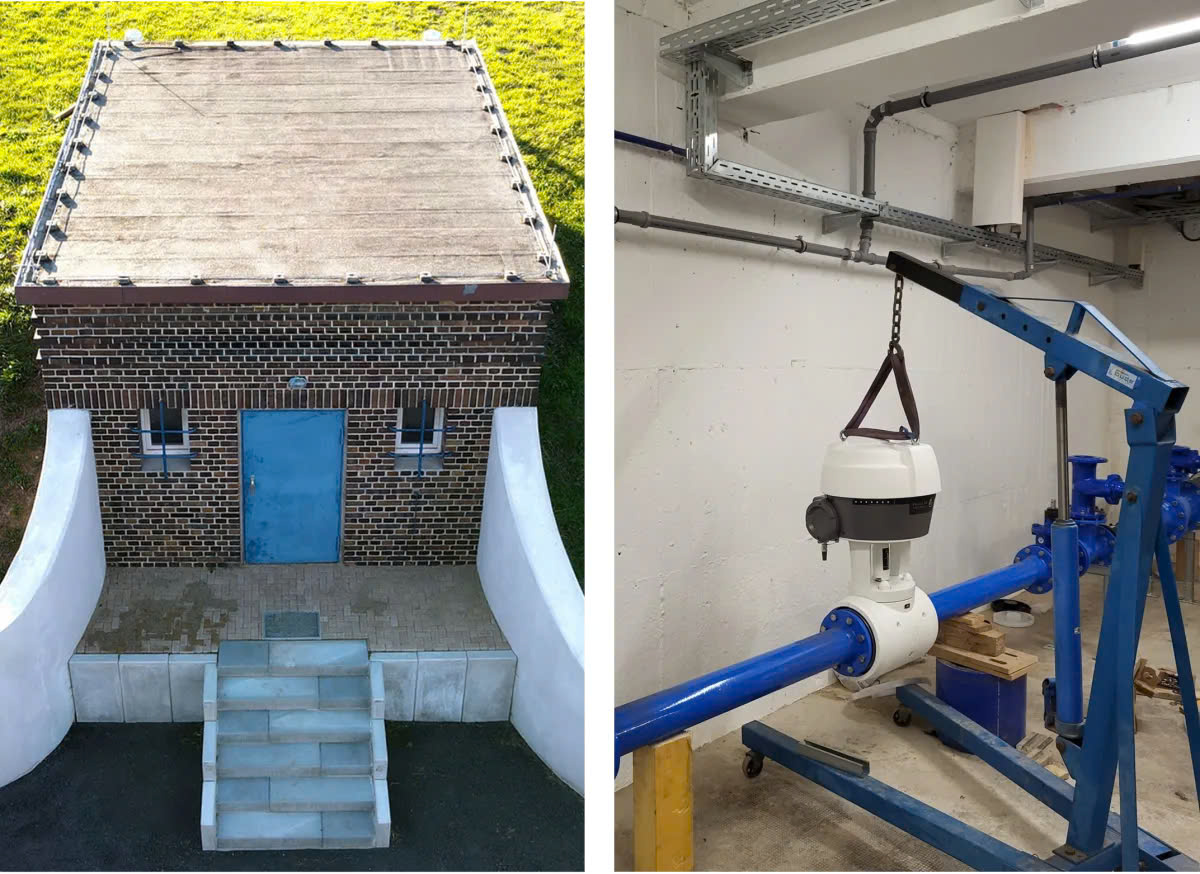

Một công ty tiện ích đô thị ở miền đông Đức điều hành hai tháp nước để cung cấp nước uống cho các cộng đồng lân cận. Nước được lưu trữ đến từ các nhà máy xử lý nước khác nhau và đáp ứng các yêu cầu chất lượng cao đối với nước uống ở Đức. Mặc dù nước tuân thủ tất cả các giới hạn hiện hành, nhưng nó có độ cứng cao do hàm lượng vôi cao. Do đó, kế hoạch chuyển nguồn nước sang một hồ chứa từ xa kết nối thông qua đường ống đường dài.

II. Yêu cầu đo lường

Đường ống đường dài (DN300) hoạt động ở áp suất 10...13 bar. Người vận hành phải điều chỉnh nguồn cung cấp đến các bể chứa trên cao để đạt được điểm đặt mực nước bể mong muốn và áp suất tại cửa hút phải được kiểm soát cẩn thận để không gây hư hỏng cho các thành phần do áp suất chênh lệch quá mức.

Hư hỏng cơ sở hạ tầng trong các ứng dụng như vậy cho đến nay đã được ngăn chặn bằng cách sử dụng kết hợp van điều khiển hoạt động bằng pít-tông, thiết bị đo lưu lượng và mực nước và tự động hóa quy trình. Một yếu tố rủi ro khác là xâm thực. Sự nổ tung của các bọt khí xâm thực có thể dẫn đến các đợt tăng áp suất cục bộ có thể gây ra thiệt hại đáng kể.

Khách hàng đang tìm kiếm một giải pháp đơn giản và tiết kiệm chi phí hơn có thể được vận hành trong các tình huống khẩn cấp với ít điện năng hơn đáng kể. Duy trì công suất điện khẩn cấp là một yếu tố chi phí đáng kể trong ngành nước, vì vậy một van điều khiển hoạt động bằng điện thông thường yêu cầu 3-4 kW không phải là một lựa chọn. Khách hàng thích van điều khiển khí nén với mức tiêu thụ điện tối đa khoảng 15 W.

III. Giải pháp từ Krohne

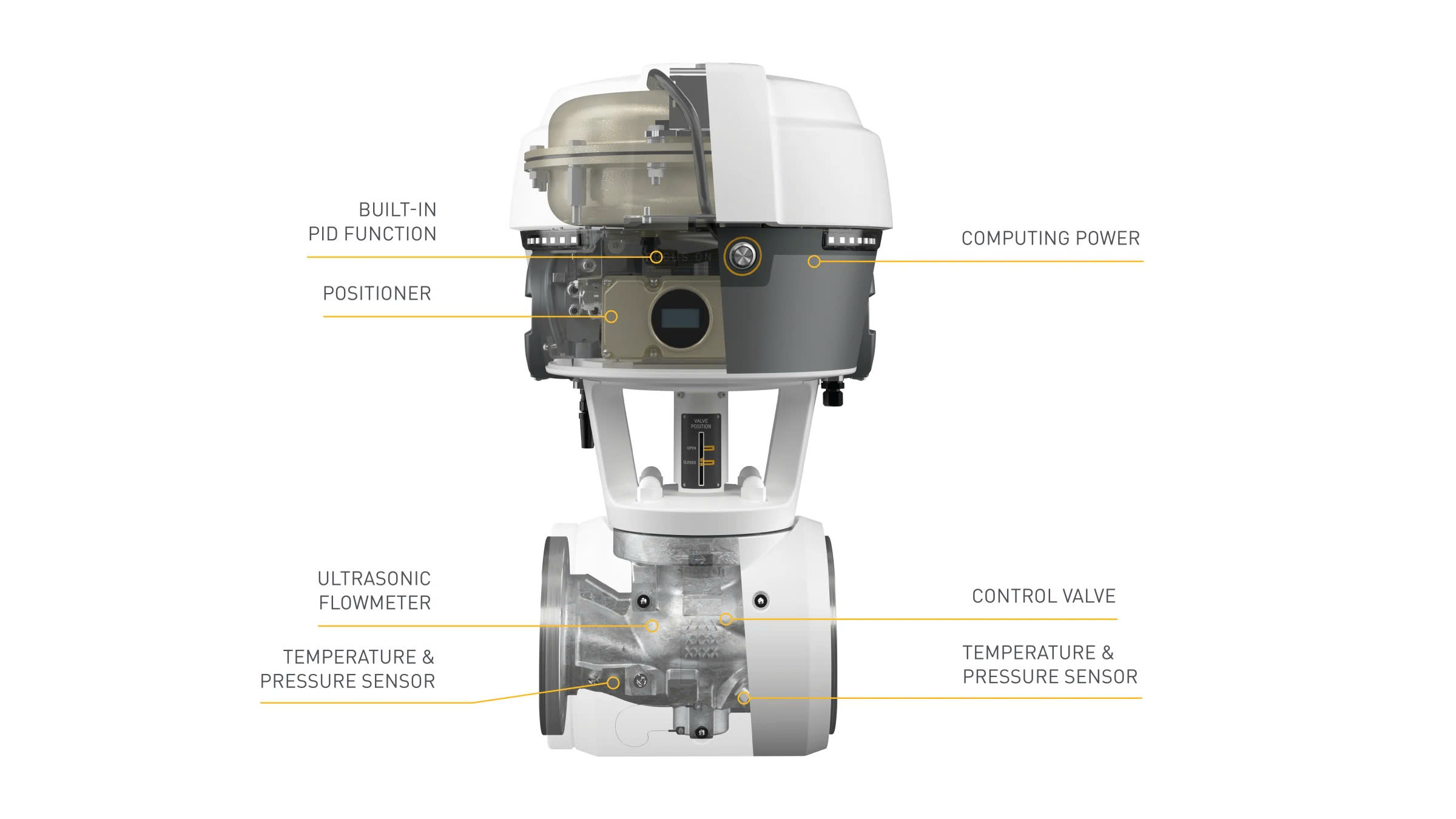

Nhà cung cấp nước đã quyết định sử dụng van đo thông minh FOCUS-1. Thiết bị kết hợp cảm biến, bộ truyền động và van điều khiển. Các điểm đặt cho điều khiển áp suất, lưu lượng hoặc biến điều khiển bên ngoài đều có thể được thiết lập trong một thiết bị. Trong ứng dụng này, FOCUS-1 điều khiển mức nước một cách đáng tin cậy như một biến điều khiển bên ngoài theo điểm đặt mong muốn.

Không giống như bộ truyền động van điện, bộ truyền động của FOCUS-1 hoạt động bằng khí nén. Do đó, nó hoạt động theo cách tiết kiệm năng lượng và chỉ yêu cầu một nguồn cung cấp không khí nén ổn định. Được trang bị thiết bị chuẩn bị khí nén tích hợp, những bộ truyền động khí nén này đã hoạt động không cần bảo trì và không rò rỉ trong ngành nước nhiều năm. Người vận hành có thể thiết lập hành vi PID của bộ điều khiển riêng lẻ hoặc tự động.

Thông qua một phép tính dựa trên lưu lượng tối thiểu và tối đa và áp suất chênh lệch, van đo có thể được thiết kế theo cách mà van điều khiển và cửa hút nằm ngoài vùng xâm thực mọi lúc. Nhờ các thuật toán tinh vi của mình, van đo thông minh cũng có thể tạo ra một "bản sao kỹ thuật số" để chức năng và hoạt động của thiết bị có thể được duy trì ngay cả trong trường hợp không thể xảy ra lỗi cảm biến. Khách hàng tái tạo tất cả dữ liệu từ van đo trong hệ thống điều khiển của mình. Việc truyền tất cả dữ liệu quá trình liên quan thông qua PROFINET cho phép bảo trì dựa trên tình trạng. Tất cả các cảm biến có thể được thay thế nếu cần.

Các thành phần ướt của van đo chủ yếu được làm bằng thép không gỉ và an toàn cho sử dụng với nước uống. Con dấu cho cảm biến áp suất và nhiệt độ được làm bằng EPDM và được phê duyệt cho các ứng dụng nước uống.

IV. Lợi ích của khách hàng

FOCUS-1 cho phép quản lý bể nước thông minh và hiệu quả. Việc truyền thông dựa trên máy tính của các thành phần nội bộ để điều khiển van, lưu lượng và áp suất cũng như bộ điều khiển PID nội bộ cho phép điều khiển mức nước bể đáng tin cậy và chính xác, được cung cấp dưới dạng tín hiệu đo lường bên ngoài trong FOCUS-1. Ngay cả ứng suất liên quan đến xâm thực trên van và đường ống cũng có thể được phát hiện ở giai đoạn đầu. Chẩn đoán xâm thực và thiết bị tích hợp có thể ngăn chặn hiệu quả thời gian ngừng hoạt động không theo kế hoạch của hệ thống. Nhờ đo lưu lượng dự phòng, FOCUS-1 cũng có thể phát hiện mòn ghế van và do đó rò rỉ.

Việc sử dụng FOCUS-1 mở ra tiềm năng tiết kiệm đáng kể chi phí vận hành. Nhờ bộ truyền động khí nén, FOCUS-1 có thể hoạt động theo cách tiết kiệm năng lượng hơn nhiều, đặc biệt trong trường hợp mất điện hoặc tắt nguồn. Điều này là do duy trì nén áp suất trong hai ngày rẻ hơn đáng kể so với lưu trữ điện trong cùng một thời gian. Ngay cả đối với khoản đầu tư vào các máy phát điện khẩn cấp này, tiềm năng tiết kiệm trong phạm vi hàng chục nghìn euro là trong tầm khả năng. Vận hành FOCUS-1 yêu cầu ít điện năng và do đó sẽ trả hết ngay sau khi vận hành.

V. Kết luận

FOCUS-1 của Krohne không chỉ giúp các công ty cấp nước quản lý bể chứa một cách thông minh và chính xác mà còn mang lại lợi ích kinh tế rõ rệt. Với công nghệ hiện đại và khả năng tiết kiệm chi phí, FOCUS-1 xứng đáng là sự lựa chọn hàng đầu cho các doanh nghiệp trong ngành cấp thoát nước. Hãy để FOCUS-1 giúp bạn nâng cao hiệu quả hoạt động và giảm thiểu chi phí trong tương lai!

Nguồn: https://krohne.com/en/applications/level-control-for-supplying-water-to-elevated-tanks
